環境パイル工法/環境パイル(S)工法|軟弱地盤処理工|環境パイル(S)工法協会

環境パイル工法:建築技術性能証GBRC性能証明第09-07号/環境パイル(S)工法:建築技術性能証GBRC性能証明第11-29号

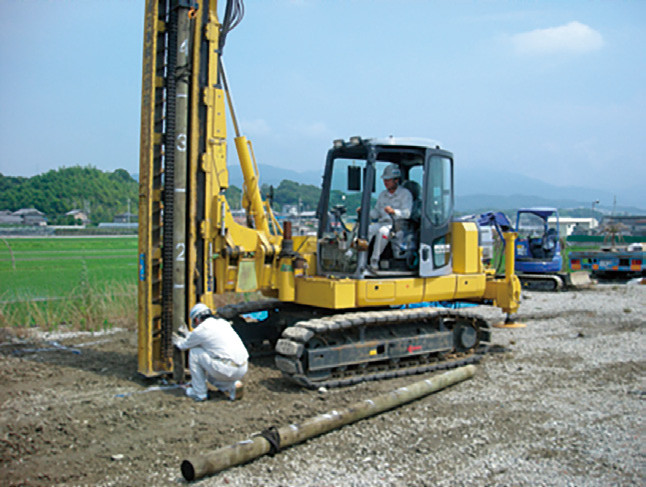

圧入専用重機
圧入専用重機
天然材料の木材
天然材料の木材
エコマーク
エコマーク



概要

環境パイル工法は、木材で家を支える「環境にやさしい地盤補強工法」。
高品質な防腐防蟻処理を実現することで、「腐食しない」「蟻害しない」高耐久性を実現した。



環境パイルの耐久性

地中で杭を使用すると、地表に出ている杭と異なり耐久性が大幅に向上する。
それは、地中部分は劣化の条件である酸素が遮断されることにより劣化しにくくなっているためである(環境パイルは辺材を使用せず、全て芯持ち材を使用)。


耐久性促進試験(試験結果)

環境パイル(防腐・防蟻処理材)は耐久性促進試験の結果、(日本工業規格 JIS K 1571を応用)
       ↓
60年相当以上の耐久性を確認している。




特長

  1. 部材および工法で第三者認証取得
    環境パイル工法と環境パイルS工法は、一般財団法人日本建築総合試験所による建築技術性能証明を取得。
    また、地盤補強に使う部材は木材保存剤の安全書類を提出の上、エコマークを取得。
    さらに全ての部材にJAS製品もしくは AQ認証品として認証マークと製造年月を記載している。
  2. 種類の形状と4種類の材長で現場のニーズに対応
    環境パイル工法と環境パイルS工法は、円柱(ロータリー)タイプとテーパー状(皮むき)タイプの地盤補強材を定型化することで設計常数を確立しているので常に的確な設計が可能。
  3. 環境負荷を低減し地場の木材も使用可能
    セメントや鉄を用いた地盤改良を木材に置換することにより、1棟当たりのCO2を約10t削減でき、施工材料による六価クロムなどの環境汚染の心配もない。
  4. 優れた施工性とコストパフォーマンス
    現場でも優れた支持力を確認。
    確実な施工を可能にしている。
    従来工法と比べ追加費用がかからず、工期も短縮できるためコストパフォーマンスも期待できる。
設計者がさまざまな基礎形状・設計条件・地盤調査の結果から、どちらの工法が最適か選択。
設計者がさまざまな基礎形状・設計条件・地盤調査の結果から、どちらの工法が最適か選択。




環境パイル工法/環境パイル(S)工法に関するQ&A|環境パイル(S)工法協会による回答

Q1. 環境パイル工法と環境パイルS工法の違いは何ですか?

杭のみで支える考え方(杭状地盤改良)が環境パイル工法、杭の支持力と、その間の地盤の支持力を足し合わせて、平面的に支える考え方(複合地盤改良)が環境パイルS工法です。



Q2. 樹種は何ですか?

スギ、ベイマツ、カラマツ、トドマツ、ヒノキの5種類で性能評価を受けておりますが、国産材の有効利用という観点からべいまつは使用していません。
また、安定的に供給できるという観点から、スギで現在、運用しております(北海道に関してはカラマツを使用)。



Q3. 杭径はどのようになっていますか?

杭径はφ120、φ140、φ160、φ180の4種類で審査証明を受けておりますが、1本の最大支持力や調達コスト(流通状況)を加味し、円柱状タイプをφ140、テーパー状タイプをφ120に限定して運用しております(一部、例外地域あり)。



Q4. 支持力はどのくらいとれるのですか?

地盤条件によりますが、最大でφ140(円柱状タイプ)で65kN/本、φ120(テーパー状タイプ)で65kN/本となります。



Q5. 施工は何mまでできますか?

杭実長で最大12mまでです。
ただし、環境パイル工法のみΦ120mmおよびΦ140mmに限り不同沈下抑制を目的として、最大で施工深さ27mまで施工可能です。



Q6. 施工(打設方法)方法はどのように行うのですか?

円柱状またはテーパー状に成形した木材を圧入専用重機にて地盤中に無回転で圧入し、これを地盤補強材(杭材)として利用する工法です。
施工時における打撃はありませんので、音は重機のエンジン音だけとなります。
また基本的に残土は出ません。



この電子カタログで紹介している製品

環境パイル工法|環境パイル(S)工法協会

新規性 従来の木杭に対し、防腐・防蟻処理を施した木材を地盤補強材として使用し、載荷試験に基づいて支持力を設定することで、木材を地盤補強材として合理的に設計できる工法とした。
品質性 木材の品質管理、防腐・防蟻処理による耐久性の確保、載荷試験に基づく支持力設計および施工管理により、地盤補強材として安定した品質・性能を確保している。
経済性 木材を地盤補強材として活用し、施工工程の簡素化や残土処分の低減により、施工条件に応じて経済性の向上が期待できる。
省人化・省力化 木材を地盤補強材として直接圧入するため、セメント系地盤改良で必要となる固化材の混練・注入等の工程を必要とせず、施工工程の簡素化による省力化が図れる。
施工性・工期短縮 専用施工機による圧入施工で、掘削・排土や固化材の養生工程を必要としないため、施工性に優れ、工期短縮が図れる。
耐久性・長寿命 使用する木材に防腐・防蟻処理を施すことで、腐朽やシロアリによる劣化を抑制し、地盤補強材としての耐久性を確保している。
維持管理 地中に設置される地盤補強材であり、施工後の特別な維持管理を必要としないため、維持管理に係る負担の低減が図れる。
景観・美観性 地盤補強材は施工後、全て地中に埋設されるため、建築物の外観や周辺景観を損なうことがなく、景観・美観への影響が少ない。
環境性 再生可能な木材を地盤補強材として使用し、木材中の炭素を地中に貯蔵することで、CO2排出量の低減に貢献する。また、国産木材の利用促進により、森林資源の循環利用にも寄与する。
CO2削減量 木材を地盤補強材として使用することで炭素を地中に固定・貯蔵する。
施工の安全性 専用施工機による圧入施工で施工工程を簡素化し、安全性に配慮した施工が可能。
特許、審査証明など (一財)日本建築総合試験所 性能証明「GBRC 性能証明 第09-07号」を取得。また、地盤補強用保存処理木材「環境パイル」は(公社)日本材料学会 技術評価 第1019号を取得。
施工実績 2009年の事業開始以来、累計60,000棟超の施工実績を有する。
適用範囲 鉛直支持力を対象とし、水平力を負担させない地盤補強材として、建築物等の基礎下に適用する。
