システム法面構台　MN-NORIMAX｜法面工｜アサヒ産業株式会社

NETIS登録番号：KK-240022-A

MN-NORIMAX

5層1スパン実大試験

パネルユニット

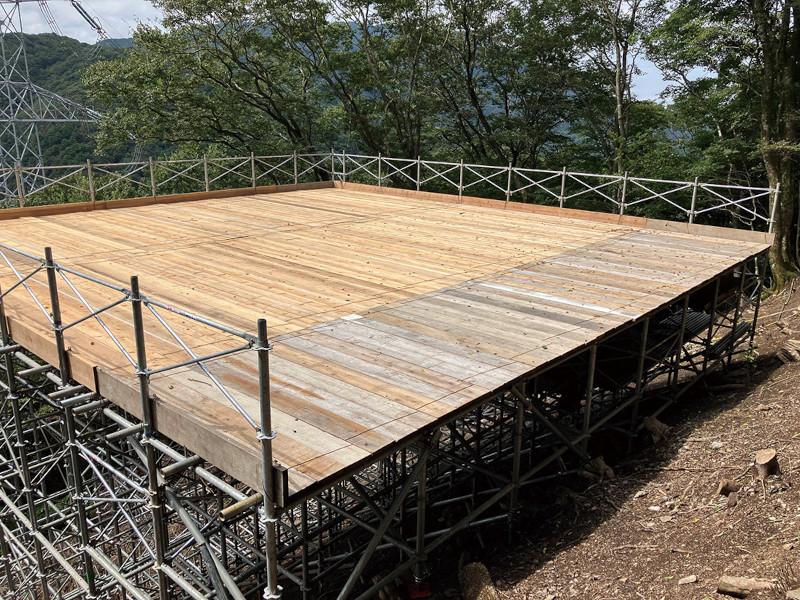

ミレニュームシステムを用いたシステム法面構台

「MN-NORIMAX」は法面工（アンカー工、鉄筋挿入工等）用足場において、作業構台や機械構台を安全に設置できる法面構台の技術である。
単管クランプ足場からシステム足場へ変えたことにより、施工性、安全性、経済性（工期短縮）に優れている。

地すべり対策、砂防、治山、ダムなどの斜面、法面工事で使用される機械構台や作業構台に適用。

ミレニュームシステムとは

高層足場・支保工として使用される「枠組足場」の強度と、低層足場として使用される「くさび緊結足場」の利便性を兼ね備えながら、それぞれの課題を解決した「次世代足場」として、2000年に開発された。
次世代足場として最初に国土交通省NETISに登録され、現場施工実績数は12万件を超える。

部材点数の削減

1000空㎥当たりの比較（アサヒ産業による試算）

5つの優位性

施工性
・熟練工でなくても容易に組払しが可能。
・部材点数が減るため、施工手間を削減できる。
安全性
・先行手すり工法による墜転落防止。
・点検作業の正確性に優れている。
・鉛直荷重・水平荷重に対する抵抗力が高い。
工期
・部材点数が減るため、工期を短縮できる。
経済性
・部材点数が減るため、人工費や運搬費を削減できる。
環境への影響
・部材点数が減るため、運搬費削減によるCO2を削減できる。

従来技術との比較

	新技術（MN-NORIMAX）	従来技術（単管足場）
緊結方法	布材・先行手すり筋交い・ NKブレース	クランプ
足場組み立てのバラツキ	支柱のフランジ部に布材や先行手すり筋交いを取り付けるだけである程度のレベルがでる。	水平・垂直の寸法出しにおいて、熟練工の技術が必要。
先行手すり工法	有	無
墜落防止用設備の有無	有	無
緊結部の強度	布材端部 10kN	直行クランプ 4.9kN
建地（支柱）の強度	最大40kN/柱	単管クランプの設置間隔による
大組・大払し工法	できる	できない
