管きょ更生工法 アルファライナーH工法|下水道管渠更生工|光硬化工法協会

構造図
構造図
アルファライナー工法 φ1350㎜出来形管理状況
アルファライナー工法 φ1350㎜出来形管理状況




概要

既設管内にアルファライナーHを引き込み、空気圧によって拡径して既設管内面に密着させた状態で、特定の波長の光を管口から順に照射して樹脂を硬化させる工法。



特長

1.更生材の長期保管可能。
2.施工時間が短い。
3.夏季冬季ともに硬化時間は一定。
4.硬化前に管内確認可能。
5.浸入水があっても施工可能。
6.熱硬化工法に比べCO2排出量が少ない。
7.硬化収縮が極めて少ない。



適用範囲

管 径 本管…150㎜~φ1000㎜(自立管φ150~φ900㎜)
管 種 鉄筋コンクリート管、硬質塩化ビニル管、陶管、鋼管、鋳鉄管
段 差 呼び径5%以下(最大40㎜以下)
隙 間 50㎜以下
屈曲角 呼び径350未満:10°以下、呼び径350以上:5°以下
浸入水 水圧:拡径圧以下、流量:2L/min以下



施工前

施工前

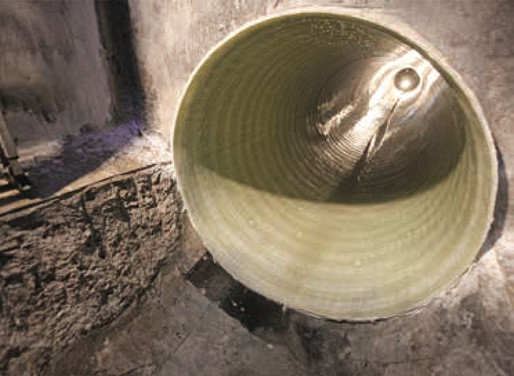

施工後

施工後




施工手順

  1. 引込工
    既設管内に更生材を引き込み挿入。
  2. 拡径工
    圧縮空気で更生材を拡径。
  3. 硬化工
    管内に引き入れた光照射装置を走行させ、更生材に光を照射して硬化。
  4. インナーフィルム除去工
    硬化後、インナーフィルムを除去。
  5. 取付管口穿孔工
    更生材の両端部を切断後、管内からロボットカッターを用いて取付管口の穿孔を行う。




性能

  1. 基本物性
    ・生材は建設技術審査証明 (公益財団法人 日本下水道新技術機構)、および認定工場制度の工場認定( 公益社団法人 日本下水道協会)を取得。
    ・認定制度を取得した技術者のみが施工管理できる、安心・安全の高品質。


    1

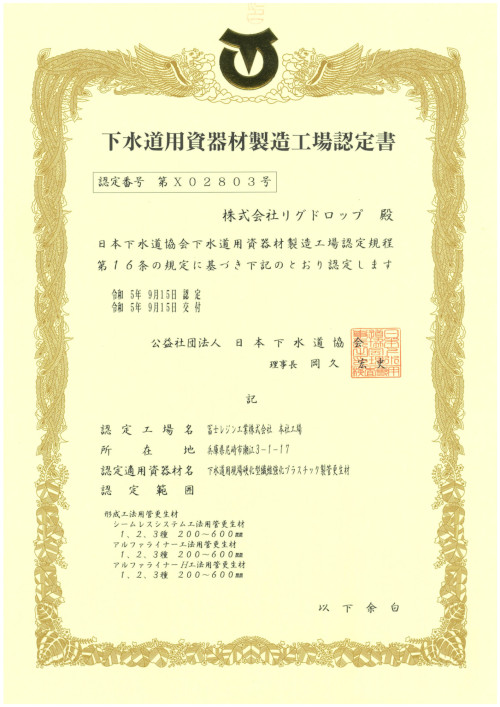

    2022年3月16日、(公財)日本下水道新技術機構の建設技術審査証明を取得し、2023年9月15日、(公社)日本下水道協会よりⅡ類資器材に登録され、認定工場制度に適用。

  2.

  3. 耐震設計
    ・「管きょ更生工法の耐震設計指針の考え方(案)と計算例」(公益社団法人 日本下水道協会)に基づく耐震設計が可能。
    ・地震動による既設管への追従性を有する。
