ジックボードVG工法の構成

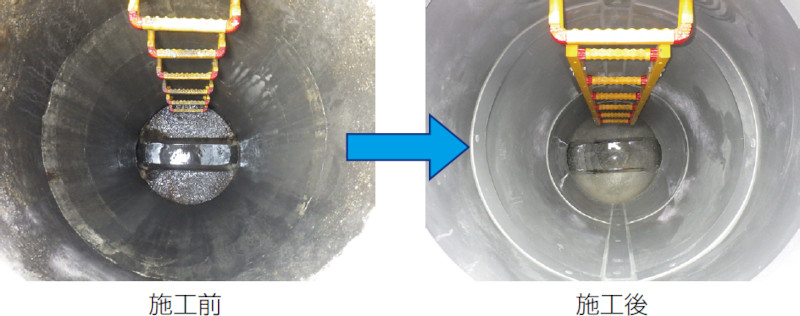

施工例

概要

「ジックボードVG工法」は、腐食や老朽化により耐荷力が期待できない既設マンホールに対して、更生材のみで新設マンホールと同等の性能を有する自立マンホール更生工法である。
更生材料としては、高耐食性ビニルエステル樹脂製FRP板の裏面に立体クロスを一体成型した複層板（以下、ジックボード）と、速硬型無機質系グラウト材（以下、VGグラウト）を用いる。

本工法は、ジックボードを既設マンホール内面に隙間を設けて設置後、この隙間にVGグラウトを充填し、ジックボードとVGグラウトを一体化させた更生材により、新設マンホールと同等の耐荷・耐震性能を有するとともに、防食性能も併せ持つ技術である。

公益財団法人日本下水道新技術機構より、建設技術審査証明（下水道技術第2406号）を取得

適応範囲

種類：組立マンホール、現場打ちマンホール
形状：円形１号、２号、３号マンホール
深さ：５ｍ以下

施工実績（抜粋）

施工年度	所在地	工事件名	マンホール種類
令和７年	奈良県	朱雀２丁目バス停前マンホール更生	1号マンホール1基
令和７年	奈良県	マンホール更生工事 R7-1	1号マンホール4基

特長

施工性
円形マンホールに施工できる。
強度特性
１）更生材（ジックボード）と充填材（VGグラウト）は一体性を有する。
２）VGグラウトは、次の試験値を有する。
①圧縮強度：45N/㎟以上
②静弾性係数：25,000N/㎟以上
３）ジックボードは、次の試験値を有する。
①引張強度：100N/㎟以上
②引張弾性率：7,000N/㎟以上
耐荷性能
更生マンホールは「下水道用鉄筋コンクリート製組立マンホール（JSWAS A-11）2005」に規定する軸方向耐圧強さおよび側方曲げ強さⅠ種と同等以上の耐荷性能を有する。
耐久性能
１）耐薬品性
ジックボードは「下水道用強化プラスチック複合管（JSWAS K-2）2023」と同等以上の耐薬品性を有する。
２）耐硫酸性
硫酸環境下におけるジックボードの50年後の曲げ強度を推定し、67N/㎟以上である。
３）水密性
①更生部材は、0.10MPaの外水圧に耐える水密性を有する。
②更生部材の直壁部と底版部の継目部は、0.10MPaの外水圧に耐える水密性を有する。
耐震性能
更生マンホールは、レベル１地震動、レベル２地震動に対し、耐震性能を有する。
水理性能
更生マンホールは管口断面の縮小がなく、下水の流下性能に影響を与えない。
維持管理性能
更生マンホールは、内空水平断面の縮小による昇降、管路の清掃・浚渫作業などに支障を与えない。
防食被覆性能
ジックボードは「下水道コンクリート構造物の腐食抑制技術および防食技術マニュアル」（令和５年３月（地共）日本下水道事業団）成形品後貼り型シートライニング工法「D」種および対有機酸性の品質規格に適合する。
