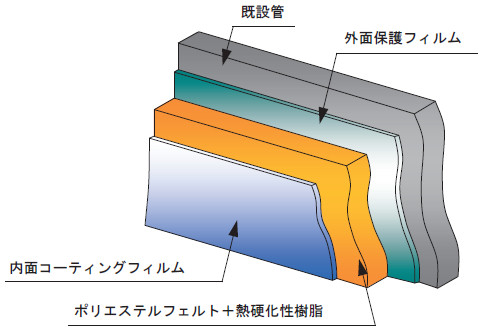

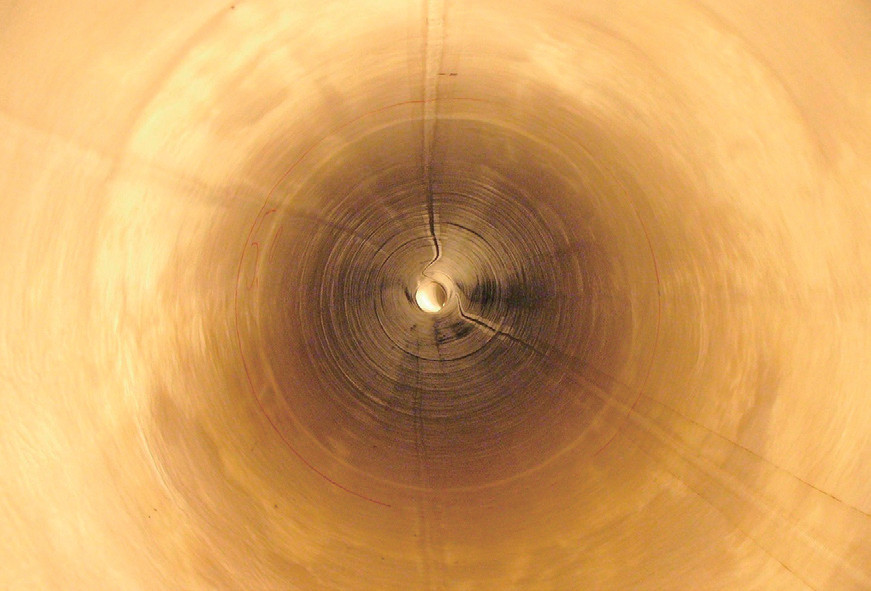

C-ONE工法（Sタイプ）は、ポリエステルフェルトに熱硬化性樹脂を含浸した更生材を老朽化した下水道本管または取り付け管に反転挿入し、温水により加熱硬化することで既設管路内にプラスチックパイプを築造し、下水道管きょを更生する技術であり、本工法の更生材で本管と取り付け管を施工することで水密性を有する完全一体化した更生管きょの形成が可能である。
・塩ビ管新管と同等程度の粗度係数を有しており、流下能力の向上が見込め、非開削で施工をすることから地下埋設物に影響を与えることがなく、施工後の現状回復も早い。
・ガイドライン2017に定める要求性能を満たした建設技術審査証明を取得。

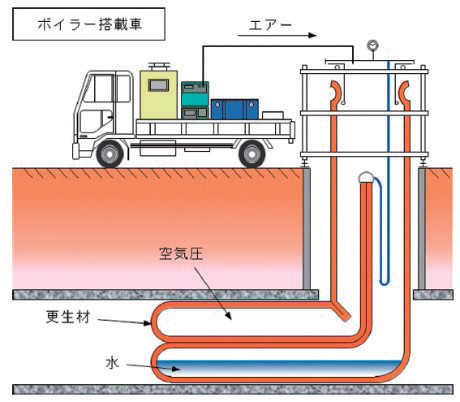

本管施工は現場状況などにより、ステージ式で水圧＋空気圧により既設管路内に反転挿入する方法と、反転機を使用して空気圧により反転挿入する方法がある。
また、小規模施工では、引き込みにより更生材を設置する場合もある。
反転終了後、更生材内に温水を循環させ、更生材を加熱硬化させる。

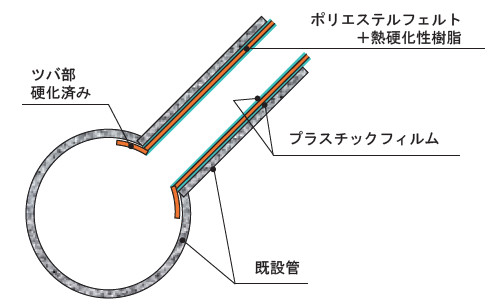

取り付け管の施工は、本管更生前に施工する場合には、管内作業用ロボットにてツバ付取り付け管用材料を本管より取り付け管口にセットし、地上に向けて空気圧で反転挿入する。
ツバ部を管内作業用ロボットで本管内壁に密着させた状態で温水を注入することで材料を硬化させる。
本管更生後に施工する場合は上記手順で材料を反転挿入後、パッカーを引き込み、拡径することでツバ部を本管更生材内壁に密着させ、温水を循環させることで材料を硬化させる。
| 管 種 | 本 管 | 陶管、鉄筋コンクリート管、鋳鉄管 |
| 取り付け管 | 陶管、鉄筋コンクリート管、硬質塩化ビニル管、硬質瀝青管 | |
| 管 径 | 本 管 | φ 150 ～φ 1100㎜ |
| 取り付け管 | φ 150 ～φ 200㎜ | |
| 延 長 | 本 管 | 100 ｍ ( φ 200 ～ 1100)、20 ｍ ( φ 150) |
| 取り付け管 | 20 ｍ |
