管路スクリーニングカメラKPRO-Ｆtype｜構造物調査｜管清工業株式会社

基本仕様

円盤仕様

「KPRO-Ftype」は老朽化の進行状況を早期に把握するのに加え、作業員の安全を確保しながら幹線全体を調査できる技術として開発された。

「KPRO-Ftype」は管内での組立作業が要らず、φ600のマンホールから直接管路への昇降が可能。
カメラはフルHDのアクションカムを使用し、船体によって広角撮影や360°撮影によって鮮明な動画を撮影。
調査距離は本体に取り付けた命綱のロープの長さに比例する。

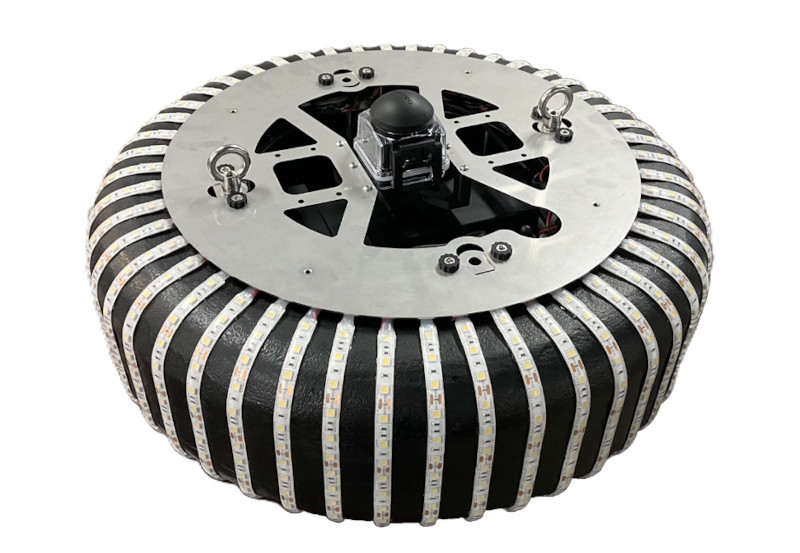

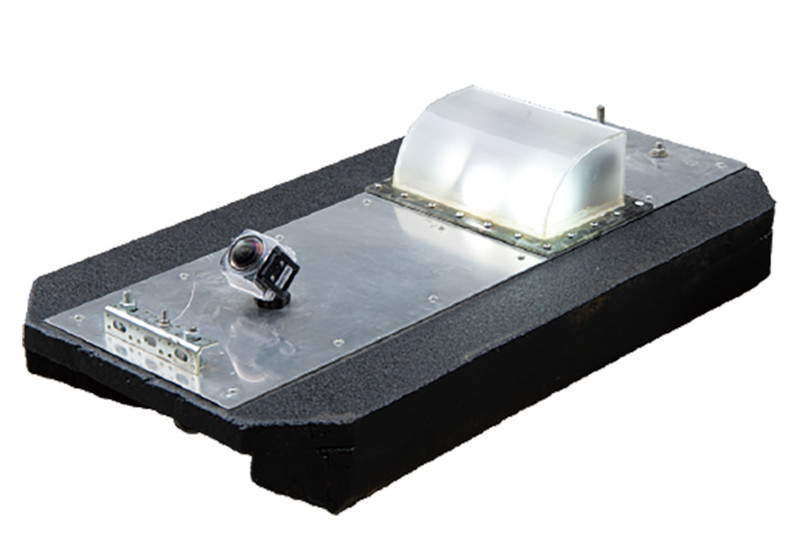

船体はオーソドックスな「基本仕様」、360°撮影を行う「円盤仕様」の他、現場条件に合わせて「小型仕様」「拡張仕様」「薄型仕様」と複数のバリエーションをラインアップ。
これらの仕様を組み合わせることで、φ500～4,000㎜の広範な管径に対応可能である。

１．船型のため、水位が深く流れのある場所での使用に最適。
２．フルHDカメラを用いて管内を鮮明に撮影。
３．機器本体は軽量・コンパクトなため管内への搬入や回収が容易。
４．有毒ガス、高流速、堆積物等による調査困難箇所を解消。

種類	基本/円盤/小型/拡張/薄型　仕様
対象管径	φ800～4000㎜　※一部、例外あり
標準的な所用人数	調査作業員数：4名交通誘導員：2～3名
走行速度	下流の流速による
その他	調査距離は命綱（ロープ）の長さ次第スクリュー等の駆動は未搭載
