FAボックス-Rタイプ｜ボックスカルバート工｜株式会社ヤマウ

NETIS登録番号：SK-250009-A



概要

「FAボックス-Rタイプ」は、３分割大型ハーフプレキャストボックスであり、隅角部を現場打ちコンクリートとループ継手で結合した強固な構造である。

横拘束鉄筋の採用により耐震性能を高めるとともに、部材のスリム化によってコスト削減と軽量化を実現し、施工性の向上にも寄与している。

一般社団法人道路プレキャストコンクリート業協会
（RPCA）審査適合製品

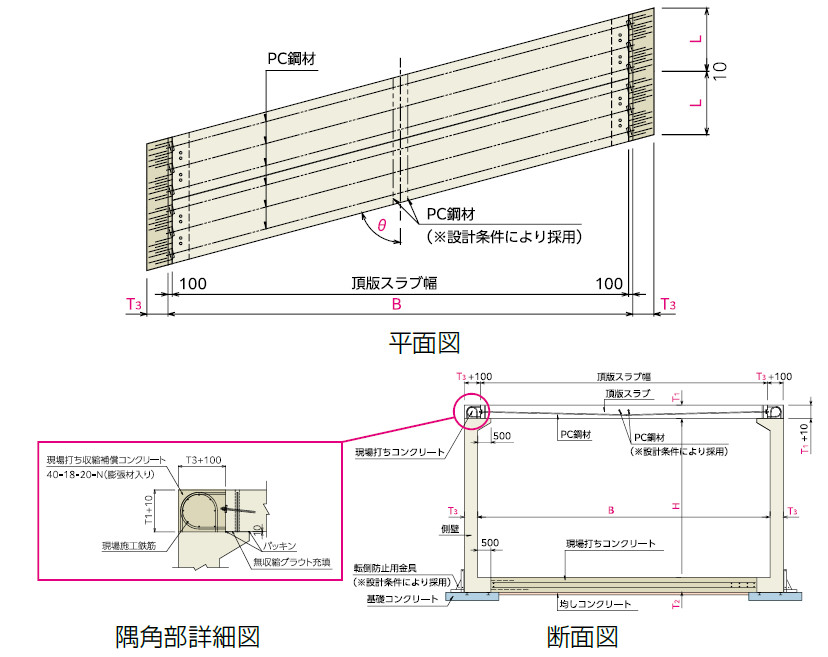

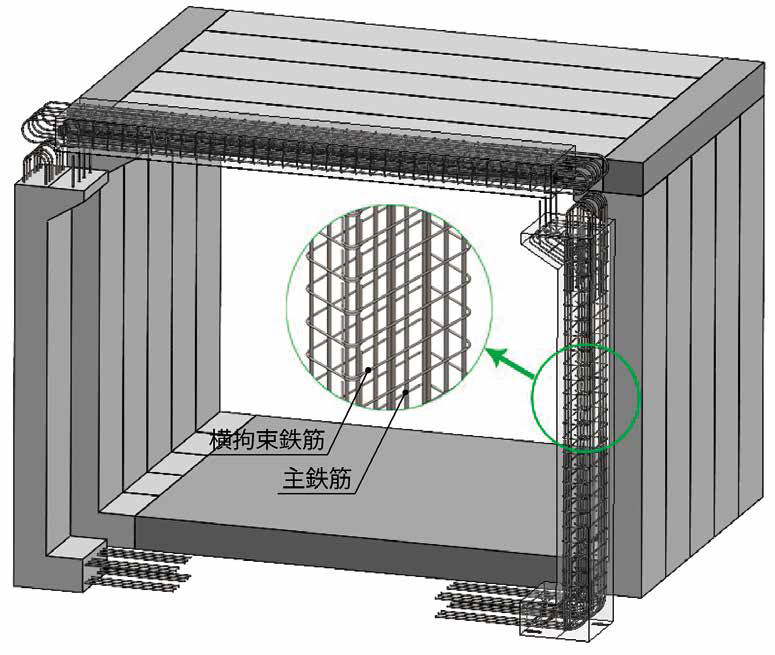

構造概要




特長

  1. 高い耐震性能
    正負交番載荷実験により、耐震性能を確認。
    靭性を考慮した耐震設計に対応。
  2. 独自の分割構造
    ３分割されたPCa部材と現場打ちコンクリートを併用した大断面ボックスカルバート。
  3. ループ継手による剛結合
    ループ継手を用いて現場打ちコンクリートで一体化することで部材を強固に結合する。
  4. 斜角対応が容易
    頂版・側壁ともにスラブ形状のため斜角部材の製作・施工が容易。
  5. 安価な製造コスト
    製品構成がスラブ（平面の荷重を支える鉄筋コンクリート製の板状の盤）の組み合わせであるため製造コストが安価になる。
  6. 工期短縮
    本製品はループ継手を用いて、現場打ちコンクリートで一体化するため施工が容易。
    工期も短縮できる。




施工手順

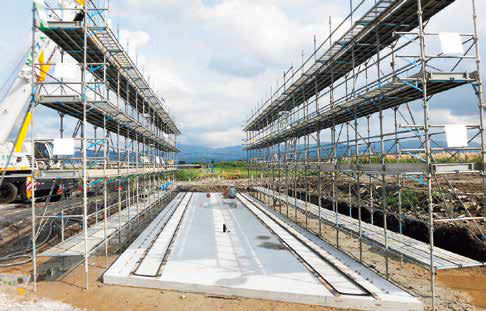

①基礎
①基礎

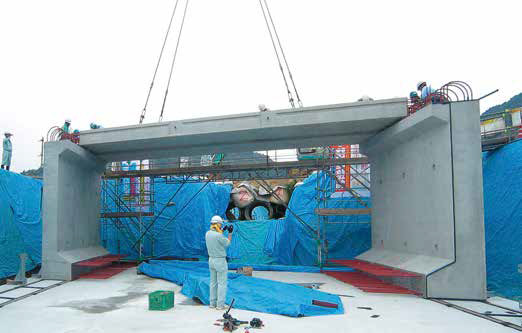

②側壁施工
②側壁施工

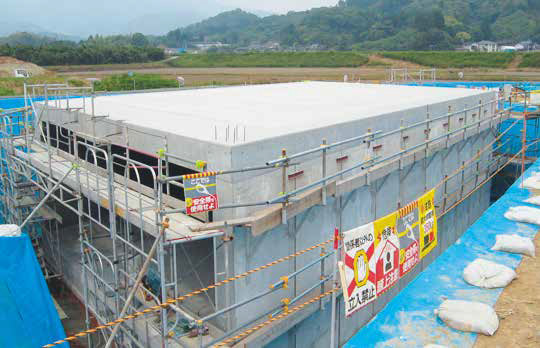

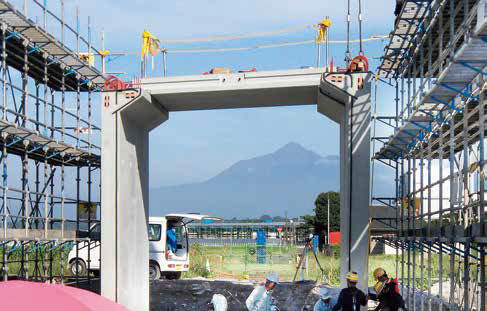

③頂版スラブ架設
③頂版スラブ架設

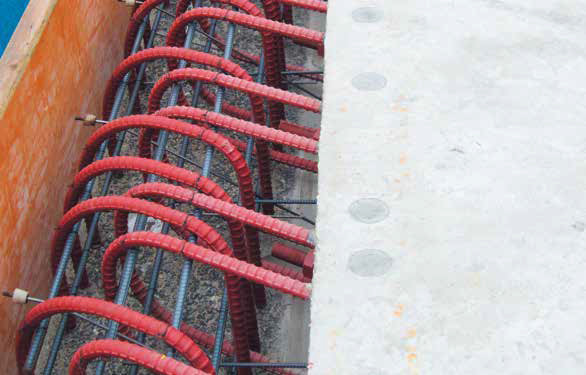

④頂版隅角部の配筋状況
④頂版隅角部の配筋状況

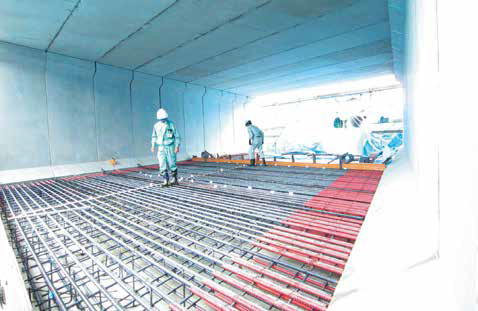

⑤底版部の配筋
⑤底版部の配筋

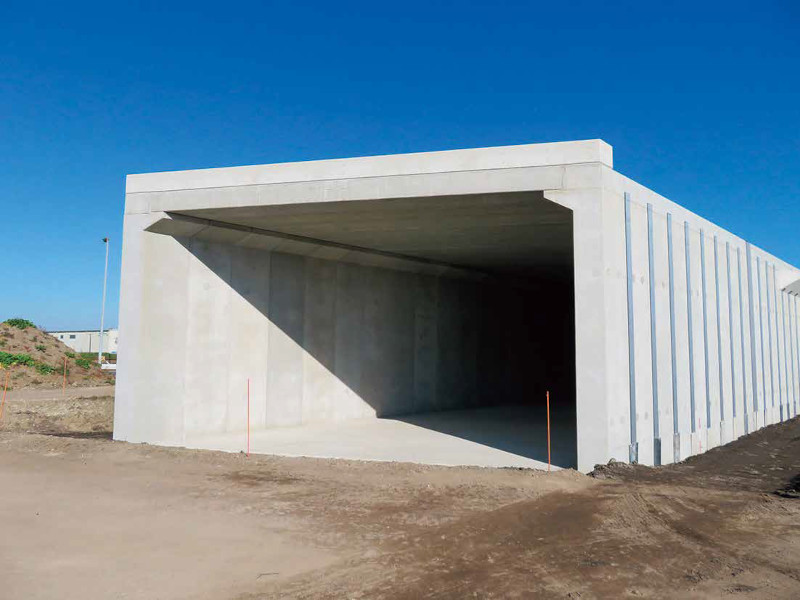

⑥施工完了
⑥施工完了
