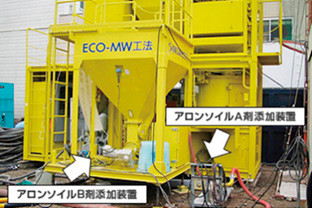

アロンソイル自動添加装置（外付タイプ）

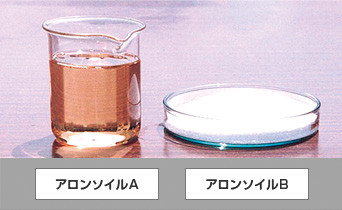

ECO-MW工法用流動化剤「アロンソイル」

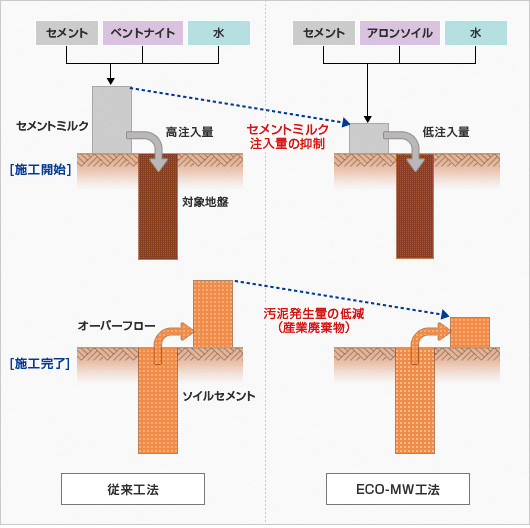

建設汚泥発生量低減の概念図

概要

「ECO-MW工法」とは、従来の連続地中壁のうち、柱列式連続壁、等厚式連続壁などの原位置攪拌ソイルセメント連続壁工事において、セメントミルクの注入量を低減することにより産業廃棄物である泥土発生量を大幅に低減する工法である。
従来工法以上の施工性（泥土処理作業、芯材の挿入性）を確保した中で品質を損なうことなくセメントミルクの注入量を低減するためには、本工法用に開発した流動化剤「アロンソイル」を使用する。

特長

環境に優しい工法
・建設汚泥が従来工法の50～60%に低減
・搬出用大型ダンプの通行量減少→近隣周辺の迷惑緩和
・二酸化炭素排出量を従来工法に比較して40%程度低減
優れた経済性
・使用材料（セメント、ベントナイト、水）が従来工法の50%程度
・建設汚泥処理費の低減
・施工性向上による造壁時間の短縮
卓越した品質
・アロンソイル使用による緻密可→強度・止水性の向上
・優れた攪拌性による均質性の向上
・芯材の挿入がスムーズ→建て込み精度の向上

二酸化炭素の排出量削減

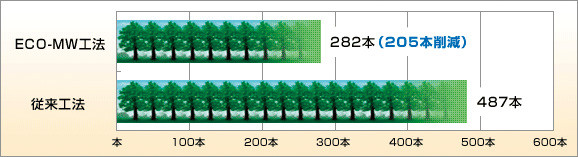

排出したCO₂を吸収するために必要な植林の本数
（※１、※２）

※１．１本の木が直径20㎝、高さ15mに成長すると仮定
※２．CO₂１tを吸収できる木の本数は0.35本と仮定

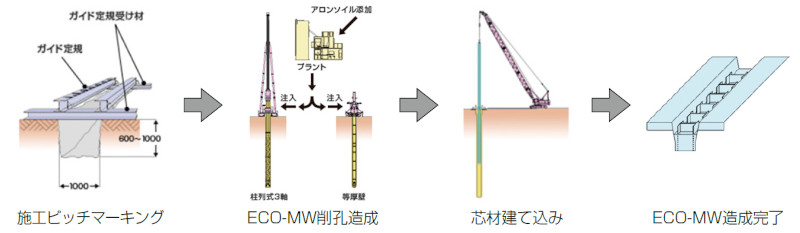

施工方法

原位置撹拌ソイルセメント地中連続壁工事において、固化液作製の際に流動化剤（アロンソイル）を添加、使用し地中連続壁を造成する。

地中障害物の撤去、ガイドウォールの設置後、削孔混練機を施工位置にセット。
１と併行して、プラントで掘削液または固化液を作製。
掘削液または固化液作製時に、計画配合量のアロンソイルをミキサーまたはアジデータ内に投入、混練。
掘削液または固化液を吐出しながら施工対象土を掘削撹拌してソイルセメント壁体を造成。
撹拌補助として壁体底部よりエアーブローを行う。
所定の位置に芯材（H鋼など）を挿入する。
１～５を繰り返しながらソイルセメント連続壁を造成する。

適用条件

土木・建築工事での仮設山留め壁および止水壁、地盤改良工事などに適用。
造成方法としては、下記の原位置攪拌ソイルセメント連続壁に適用する。

●多軸削孔方式地中壁
削孔径：550㎜、600㎜、650㎜、850㎜、900㎜、1,000㎜、1,100㎜
削孔深度：一般径40mまで、大口径55mまでを標準とする。

●横引掘削方式地中壁
壁厚：550㎜、600㎜、650㎜、700㎜、750㎜、800㎜、850㎜
削孔深度：使用機種により35mまで、または50mまでを標準とする。

●深層混合改良工法
