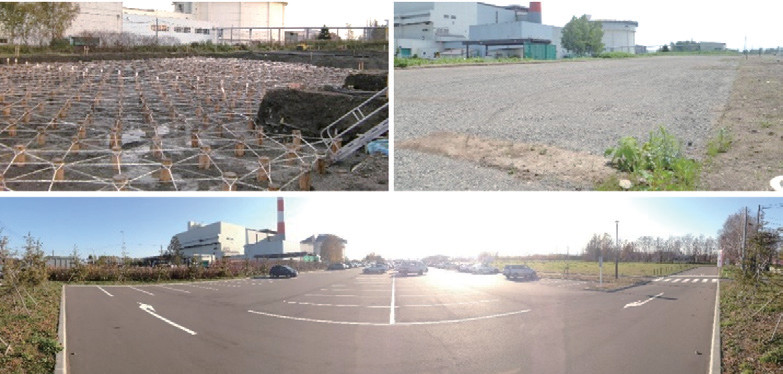

施工現場
施工現場

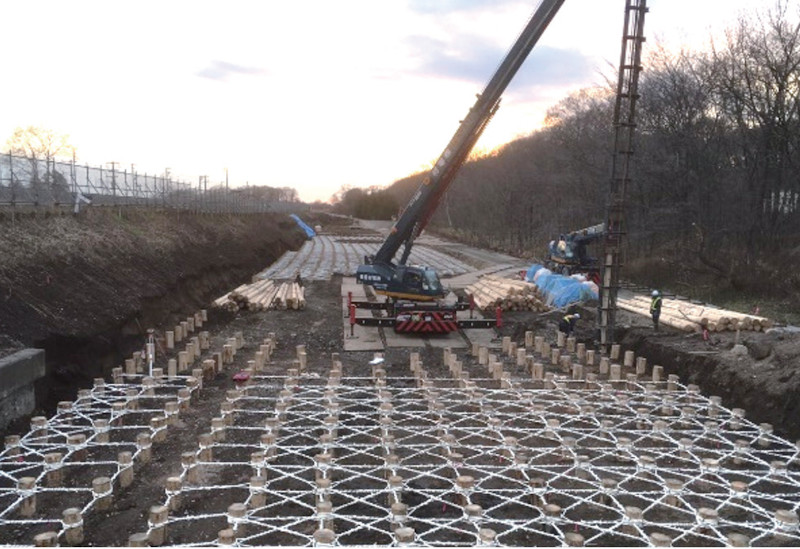

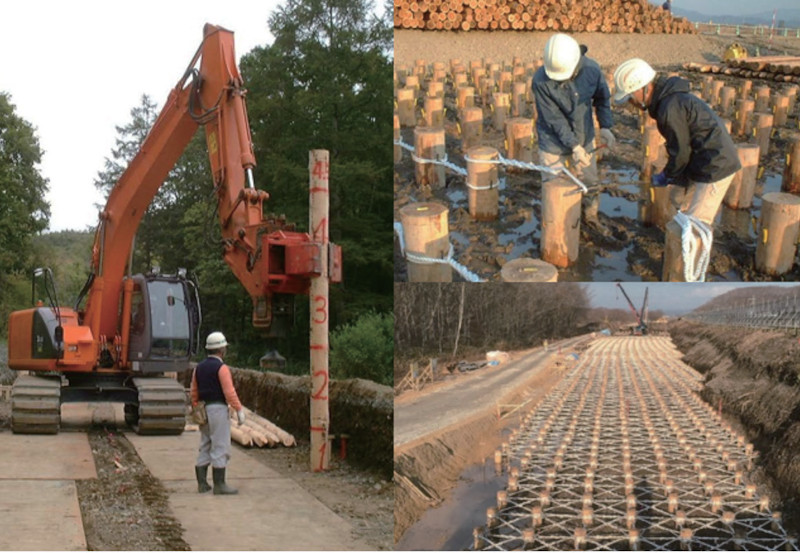

施工状況
施工状況



概要

パイルネット工法は、軟弱地盤中に適正な長さ・太さの木杭等を多本数打ち込んだ後、杭頭部を専用の連結材(NCモール)で連結、サンドマットを造成し、その上に土木安定シートを敷設する軟弱地盤補強工法である。

木杭の打ち込みは原地盤を乱さず、周辺地盤の変位もほとんどなく、工期短縮が可能。
このためインフラ供給が早められ、地域生活の向上に大きく貢献できる。

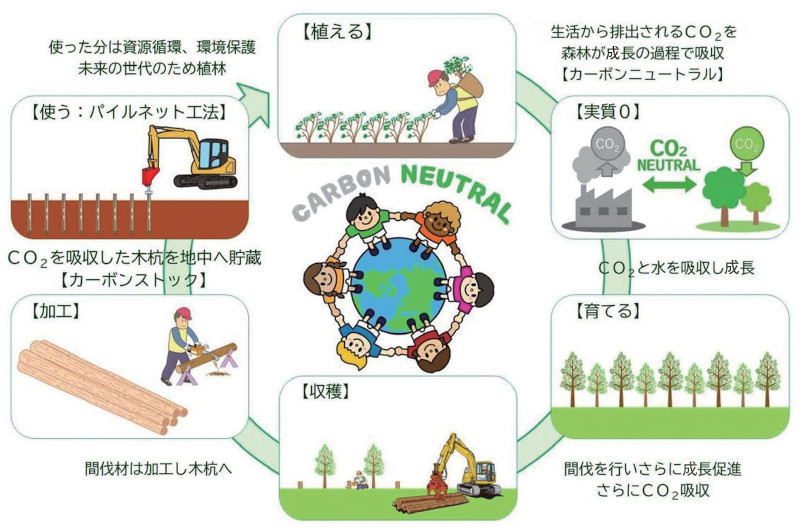

また、木杭は成長過程で大気中の二酸化炭素(CO₂)を大量に吸収しており、地盤中に埋め込むことにより再び大気中に二酸化炭素を出さないようにするため、事実上大気中の二酸化炭素を削減したことになり、地球温暖化対策に寄与する。




特長

1.木材を活用し二酸化炭素削減に貢献可能な軟弱地盤補強工法(地中カーボンストック効果)。
2.「脱炭素社会の実現に資する等のための建築物等における木材の利用の促進に関する法律」推進に適する工法。

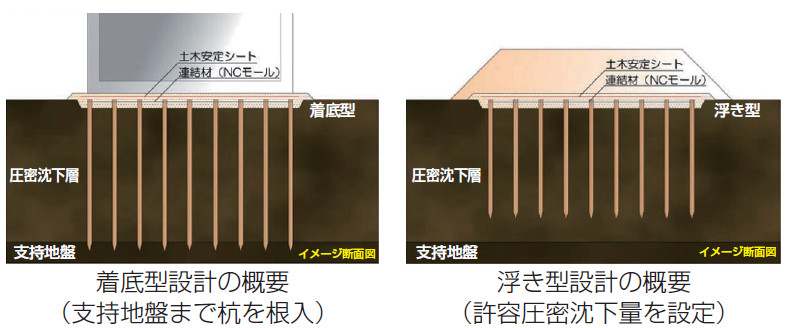

3.設計方法が明確(群杭理論適用)、支持地盤まで杭を根入する着底型、許容圧密沈下量を設定する浮き型と用途に合わせて設計。
4.天然素材の木材を使用するため、周辺環境汚染(六価クロム等)の心配がない。
5.使用材料は耐薬品性、耐油性に優れており、地下水位の高い地盤でも施工可能。
6.特殊な技術を用いることなく施工が容易。
7.さまざまな構造物で採用実績あり(各種盛土、基礎など)。




パイルネット工法の設計




パイルネット工法に関するQ&A|パイルネット工法協会による回答

Q1.パイルネット工法とはどのような工法か?

木杭を設計で定められた間隔で等間隔に打設し、杭頭部を専用連結材(NCモール)で連結、サンドマットを造成し、その上に土木安定シートを敷設する工法。
杭の施工は地中に埋め込むイメージが強いが、本工法は杭頭を地表面から出した状態で施工。
地表面に出た杭頭に専用連結材を巻付けて一体化させ、サンドマットや良質土で埋戻しを行い、杭頭から20cm上に土木安定シートを敷設、その上に構造物を構築していく軟弱地盤対策工法。



Q2.通常使用する様なコンクリート杭(既製杭や場所打ち杭)との違いは?

杭といえば点で支えるイメージが強いが、本工法は群杭効果に面で支える工法である。
前述のとおり、設計で定められた間隔で施工することで群杭(杭と杭間の土が一体となって動く状態)を形成する。
さらに、専用連結材による連結と土木安定シートの敷設によって、一体性を高めている。
点で支えないため、杭を用いながらも土構造物への適用が可能である。



Q3.どのような構造物に使用できるのか?

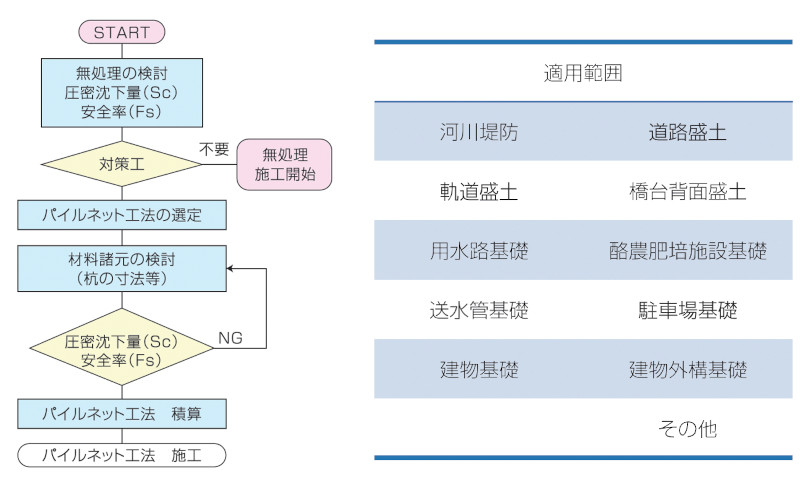

河川堤防、道路盛土、軌道盛土、橋台背面盛土、用水路基礎、酪農肥培施設基礎、送水管基礎、駐車場基礎、建物基礎、建築外構基礎 他



Q4.使用樹種は何か?

カラマツ、トドマツ、スギが多い。
設計で材料の圧縮強度を求めており、その圧縮強度を上回っていれば樹種は問わない。
ただし、パイルネット工法協会認定工場から出荷される、曲がり等の規格を満たしたパイルネット工法専用木杭を使用することが条件である。



Q5.木杭は腐るのではないか?

木が腐るのは腐朽菌が木を分解するためで、菌の活動には「栄養分・酸素・湿気・温度」の4項目が必要であり、1項目でも絶てば腐らない。
地中の木杭は酸素の供給が極端に少なく、非常に腐りにくい条件下にある。
道路では舗装面から杭頭まで1.2m以上の土被りを確保して設計している。
不安が残る場合は、発注者と協議のうえ防腐剤の塗布や注入を検討する。



Q6.パイルネット工法を使用するメリットは?

既成コンクリート杭は支持層(粘性土でN値20、砂質土でN値30等)まで施工する必要が多いが、本工法は構造物に対する非圧密層に杭を着底させる設計とし、支持層まで打ち込まなくてもよい場合がある。
支持層が深い場合、既成コンクリート杭より短く設計できる事がある。
構造物によっては沈下を許容する場合もあり、許容沈下量以内に収める設計も可能である。
また、木杭を使用する事で環境に配慮した工法でもある。



Q7.木杭打設の施工方法は?

杭長6.5~7.0mではブレーカーでの施工が多いが、騒音が大きく、住宅街では使用できないため周辺に影響のない場所に限られる。
そのため、近年は小型の圧入機による施工が増えている。これより長い杭は大型の杭打機やクレーンで施工していたが、クレーンの仕様変更によりクレーンの確保が難しく、継杭として小型圧入機やブレーカーで施工する例が増えている。
また、長尺の木杭は材そのものの調達も困難になっている。



Q8.専用連結材の施工方法は?

杭関連結工と呼び、作業内容はL型カスガイの打込み、専用連結の巻付けである。
完全に人力での作業となっており、特殊な技術は使用しない。
施工方法については、パイルネット工法協会の担当者が現地で施工指導を行うため現地作業員での施工が可能。



Q9.専用連結材と土木安定シートを敷設する意味は?

専用連結材
・杭間の土のすり抜けをさらに抑制し群杭の効果を高める
・上載荷重を改良体へ均等に伝えること
・杭間の広がり防止

土木安定シート
・杭間の土のすり抜けをさらに抑制し群杭の効果を高める
・上載荷重を改良体へ均等に伝える
・盛土と改良体(杭と杭間の土の事)のなじみが良くなる
・トラフィカビリティの確保



Q10.サンドマット、土木安定シートの施工方法は?

サンドマットに関しては、16t級のブルドーザー(同等以上)で転圧しながらの施工。
土木安定シートに関しては、資材が軽量なので人力での施工。
面積が広い場合、重ね合わせて敷設するが、30cm以上の重ね合わせ幅(原反のまま使用する場合は50cm以上)が必要等のルールがある。



この電子カタログで紹介している製品

パイルネット工法|パイルネット工法協会

新規性 杭材をコンクリート杭等から木杭に変え、基礎構造原理を単杭から群杭に変えた。杭頭部を耐久性に優れ、結び目をより解け難い方法にした専用連結材で連結し、土木安定シートを敷設するようにした。
品質性 施工機械を大型機械(三点式杭打機等)から小型機械(バックホウタイプや小型杭打機等)に変えたことにより、表層が軟弱地盤であっても敷鉄板による対応のみで施工が可能となり品質が向上。
経済性 従来技術と比較して、施工費が安価なため、47%経済性が向上する。
省人化・省力化 特別な資格者や重機を必要とせず、現地作業員での施工が可能。
施工性・工期短縮 杭材をコンクリート杭等から木杭に変えたことにより、杭の打設機など大型機の搬入が不要となり、狭隘な場所でも施工できるため、施工性が向上する。
耐久性・長寿命 全国約700件の施工実績において事故等は発生していないことを確認。
環境性 杭材をコンクリート杭等から木杭に変えたことにより、CO2削減、間伐材の利用促進、六価クロム溶出抑制効果が期待できるため、周辺環境への影響が向上する。
CO2削減量 木杭材積1m2当たりのCO2貯蔵量は、カラマツ:約740kg、トドマツ:約580kg、スギ:約570kg
施工実績 昭和51年より、全国で約700件の施工実績。
適用範囲 深さ16m程度までの地盤改良工事(実績ベース)。設計支持力が150kN/m2程度以下の構造物(設計条件によってはこの限りではない)。
