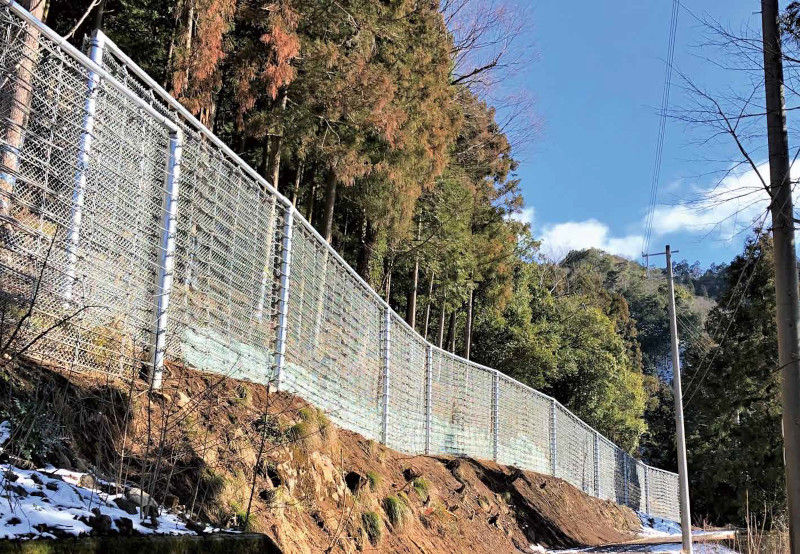

ループフェンス施工例（熊本県）

ループフェンス施工例（滋賀県）

ループフェンス（落石防護柵）

「ループフェンス」は、最大1500kJクラスの落石を捕捉できる、高エネルギー吸収型落石防護柵である。

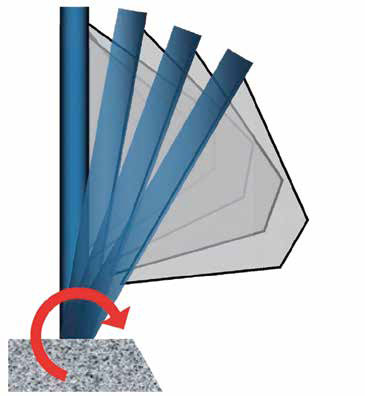

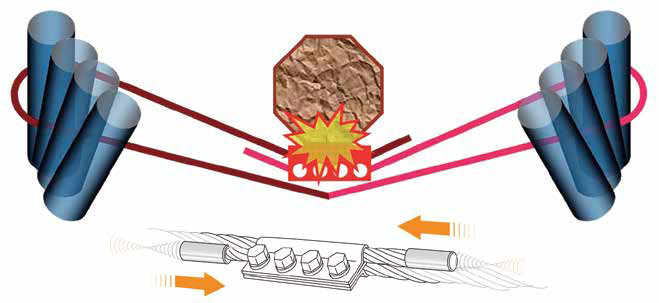

鉄筋コンクリート充填鋼管を使用した高耐力・高靭性支柱と、支柱間に張られたループ状のワイヤロープが緩衝装置内をスリップすることで理想的なエネルギー吸収が可能である。

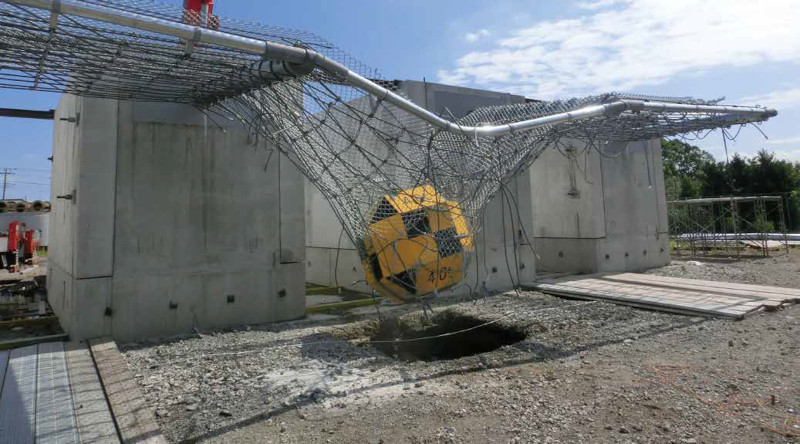

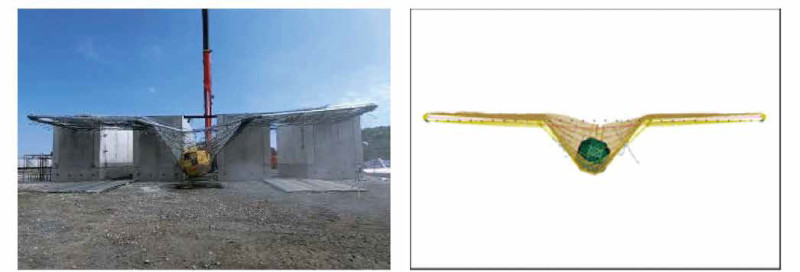

また、「落石対策便覧」（平成29年12月発行）の性能検証条件に適合した実物実験を、日本国内の実験場において複数回実施しており、さらに実物実験の再現解析や数値解析的手法などによる性能検証も実施している。

特長

１．落石の規模に応じた仕様を選択することができ、最大で1500kJクラスの落石まで対応可能である。
２．実物実験や、検証解析は、中間スパンと端末スパンおのおのについて実施しているため、設置範囲全区間において最大限の落石捕捉性能を発揮することが可能である。
３．ワイヤロープがループ状に巻きつけられているため、単線の防護柵に比べて同量のスリップが生じても、落石捕捉時の張り出し量を低減することが可能である。
４．落石のほか、雪崩・崩壊土砂・土石流・津波漂流物など、多様な外力に対応する各種タイプを展開する。
