LDB-500（支柱強化型小変形落石防護工）｜東亜グラウト工業株式会社

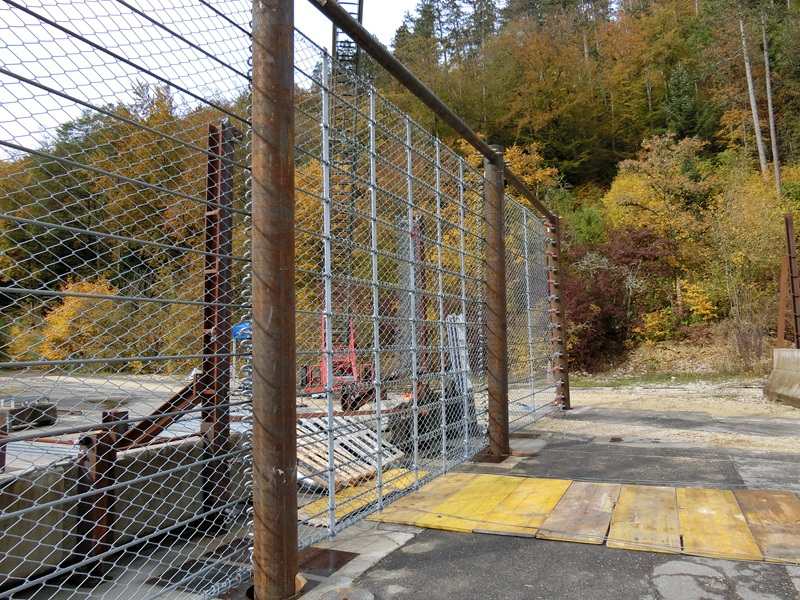

「LDB-500（Low Deflection Barrier）」は、最大500kJまでの落石エネルギーに対応可能な、支柱強化型の落石防護工である。柵変形量が小さく、衝突エネルギー500kJ、スパン長5.0mの実物大実験で水平方向柵変形量が1.34mに収まることを確認している。防護柵変形量を道路建築限界以内に収めることができること、擁壁上にも設置可能であることから、道路脇の落石防護工に最適である。また、国立大学法人室蘭工業大学との共同研究で開発し、製品化している。基本的には擁壁上に設置するが、地山に直接設置することも可能である。

カテゴリ：防護柵設置工
NETIS登録番号：KT-170074-A

メーカーに問い合わせる

類似技術に対する優位性

新規性	落石衝突面をワイヤロープ（横ロープ）とネットにすることで、併用する擁壁断面が小さくなり、切土量を抑制できる。また、衝撃緩衝装置（Uブレーキ）を横ロープ端部に設置したことにより、施工性が向上する。
品質性	実物大重錘衝突実験を実施し、落石エネルギー500kJの衝突に対して安全であること、および柵変形量が2.0m以下であることを確認した。
施工性・工期短縮	柵本体は部材を組み立てるのみとなるため、施工性が向上し、工期短縮が図れる。
維持管理	各部材には交換基準を設けており、個別に交換できるため、維持管理性に優れる。
景観・美観性	阻止面がロープおよびネット構造であることから、背面が透けて見えるため、景観・美観性に優れる。
環境性	切土による地形改変量を抑えることができるため、周辺環境への影響抑制が図れる。
特許、審査証明など	特許7034464
施工実績	国土交通省：1件、その他の公共機関：1件、民間等：2件
適用範囲	落石エネルギーが500kJ以下柵高3.0m～5.0m※根入れ長は現場条件によって設定する
