「GIコラムHL工法」は、深層混合処理工に関する技術である。

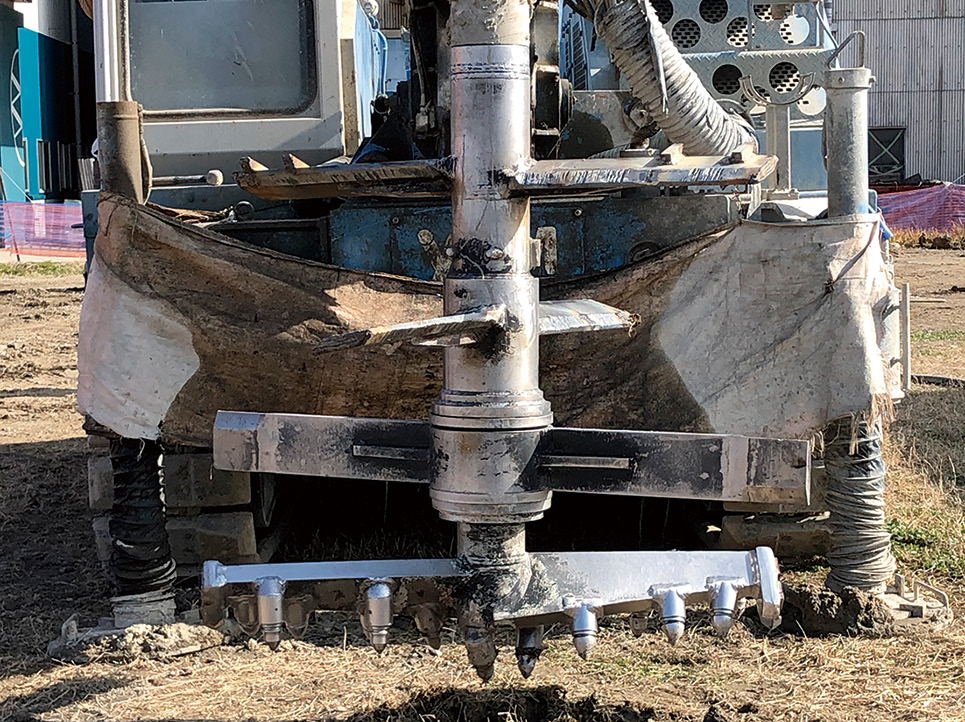

硬質層対応撹拌翼を標準装着した、高トルクの総重量20～40tの小型スラリー改良機で、大型改良機と同等の改良径、改良深度および硬質層の堆積地盤への適応が可能であり、コスト、工期、環境負荷低減が図れる工法。
小型施工機で硬質層に対応
❶硬質層での先行堀りが不要
❷ 長期間の組立・解体期間が不要
※国交省 土木工事標準積算基準書、協会積算資料より作成
硬質層堆積地盤での工期短縮
ICT地盤改良工に求められている「３次元設計データ作成」「ICT建設機械による施工」「３次元出来形管理等の施工管理」「３次元データの納品」の全てに対応。
杭誘導画面
マシンガイダンス用データ
全体改良範囲図
3D出来高・出来形プレビュー
| 土質 | N値 | GI-80C | GI-130C | GI-180C | GI-220C | ||||
| 最大貫入長 | 最大改良体径 | 最大貫入長 | 最大改良体径 | 最大貫入長 | 最大改良体径 | 最大貫入長 | 最大改良体径 | ||
| 粘性土 | 0≦Ｎ≦3 | 13.5m | φ1,000 | 20.0m | φ1,600 | 20.0m | φ1,800 | 25.0m | φ2,000 |
| 3＜N≦8 | φ1,000 | φ1,400 （φ1,600） |
φ1,600 | φ1,800 （φ2,000） |
|||||
| 8＜N≦15 | － | φ1,000 （φ1,200） |
φ1,200 | φ1,400 （φ1,600） |
|||||
| 砂質土 | 2≦N≦10 | 13.5m | φ1,000 | 20.0m | φ1,600 | 20.0m | φ1,800 | 25.0m | φ2,000 |
| 10＜N≦20 | φ800 | φ1,400 | φ1,600 | φ1,800 （φ2,000） |
|||||
| 20＜N≦30 | － | φ1,200 | φ1,400 | φ1,600 （φ2,000） |
|||||
※N値は粘性土、砂質土中のN値の相加平均とする。
※局部的に最大N値が粘性土15、砂質土30を超える層（箇所）が存在する場合、また玉石や巨礫が存在する場合は、試験施工などの検討を要する。
※（ ）内数値は、地盤状況により試験施工等で要確認
機種別の目安
