仮設材設置撤去工　大口径長尺管埋設用簡易土留｜株式会社エヌ・エス・ピー

NETIS登録番号：KT-150107-VR

各パネル全景

切梁がスイングするので施工が容易

概要

大口径長尺管を埋設する開削工事で使用する簡易土留。
土留材をユニット化し、かつ切梁スイング機構が付いているのが特長であり、従来のように鋼製山留材を使用する必要がなく、工程の短縮および経済性の向上を実現する。

［適用できる工事］
上下水道工事、農業集落排水工事、地下電線埋設工事、ボックスカルバート埋設工事、ガスパイプライン埋設工事　等

特長

工程の短縮と経済性の向上
土留組立解体作業が簡略化されるため。
施工性の向上
現場内転用が容易にできるため。
安全性の向上
土留組立解体時の溶接作業が不要なため。

製品ラインアップ

深堀用36パネル
掘削深最大6.0mまで対応可能。管長6.0mのダクタイル鋳鉄管を吊り降ろすピット部として施工できる。
大口径3020パネル
掘削深最大6.0mまで対応可能。管をピット部から吊り降ろした後の延長方向の土留として使用できる。
浅堀用GPLパネル
掘削深最大3.0mまで対応可能。深堀用36パネルよりも軽量なので、比較的小さな重機でも施工できる。

品名	深堀用36パネル	大口径3020パネル	浅堀用GPLパネル
土留長	3.6m	3.0ｍ	2.0ｍ・3.0ｍ
対応可能開削幅	111㎝～ 470㎝	105㎝～ 470㎝	78㎝～ 220㎝
対応可能深さ	最大6.0ｍまで	最大6.0ｍまで	最大3.0ｍまで
切梁伸縮方式	ネジ式	ネジ式	水圧式
切梁強度	150kN	150kN	80kN

切梁のスイング方法

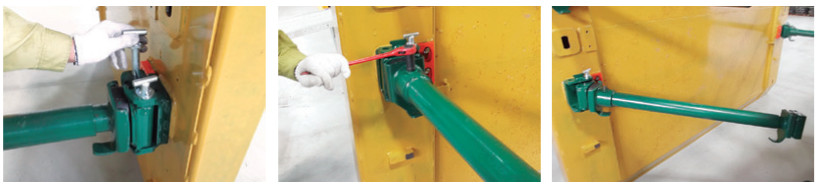

36パネルと3020パネルは、切梁を固定しているピンを抜き、ラチェットでボルトを少し緩めるだけで切梁を容易にスイングさせられる。

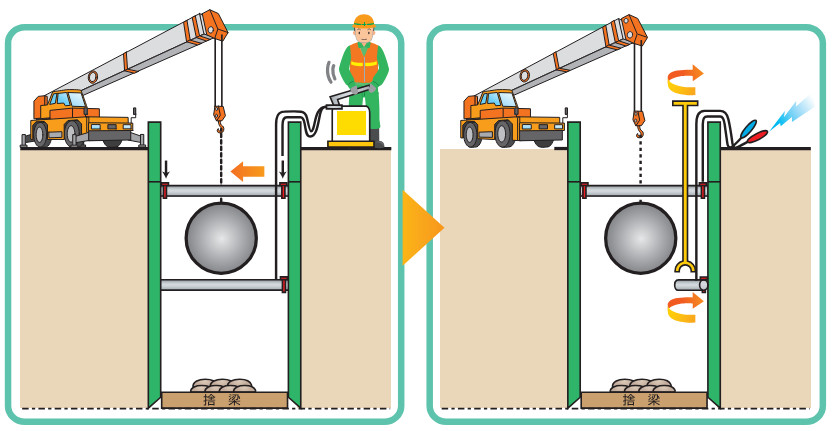

GPL土留は、地上から水圧を操作することにより切梁をスイングさせられるので、安全に施工することができる。

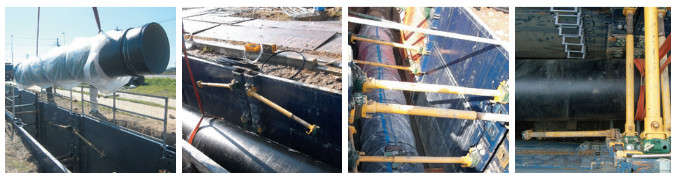

施工風景
