超大型モノレール(単線軌道)|仮設材設置撤去工|内田産業株式会社

NETIS登録番号:(旧)KK-100080-VR

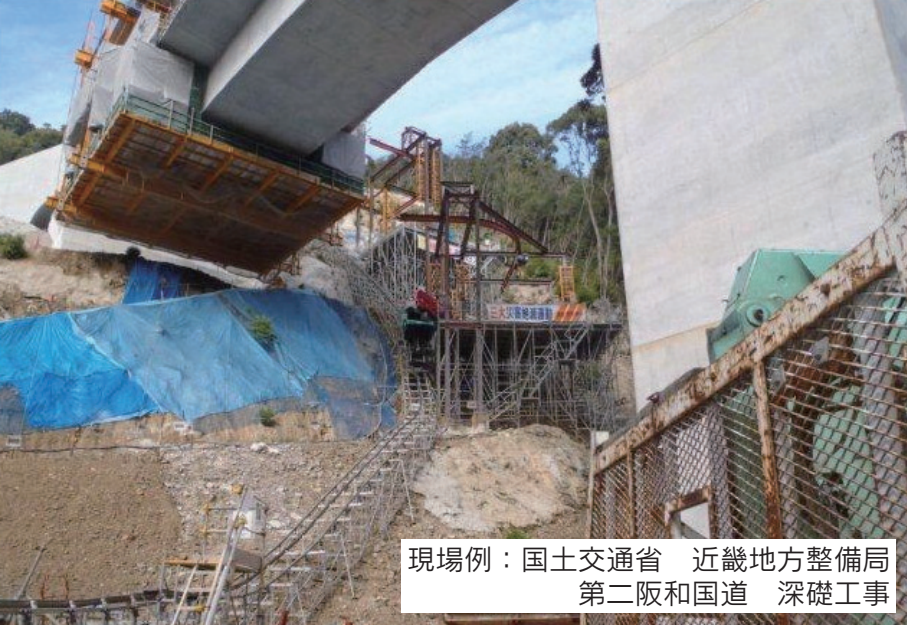

山岳地帯での橋梁下部工事で多くの採用事例がある

山岳地帯での橋梁下部工事で多くの採用事例がある

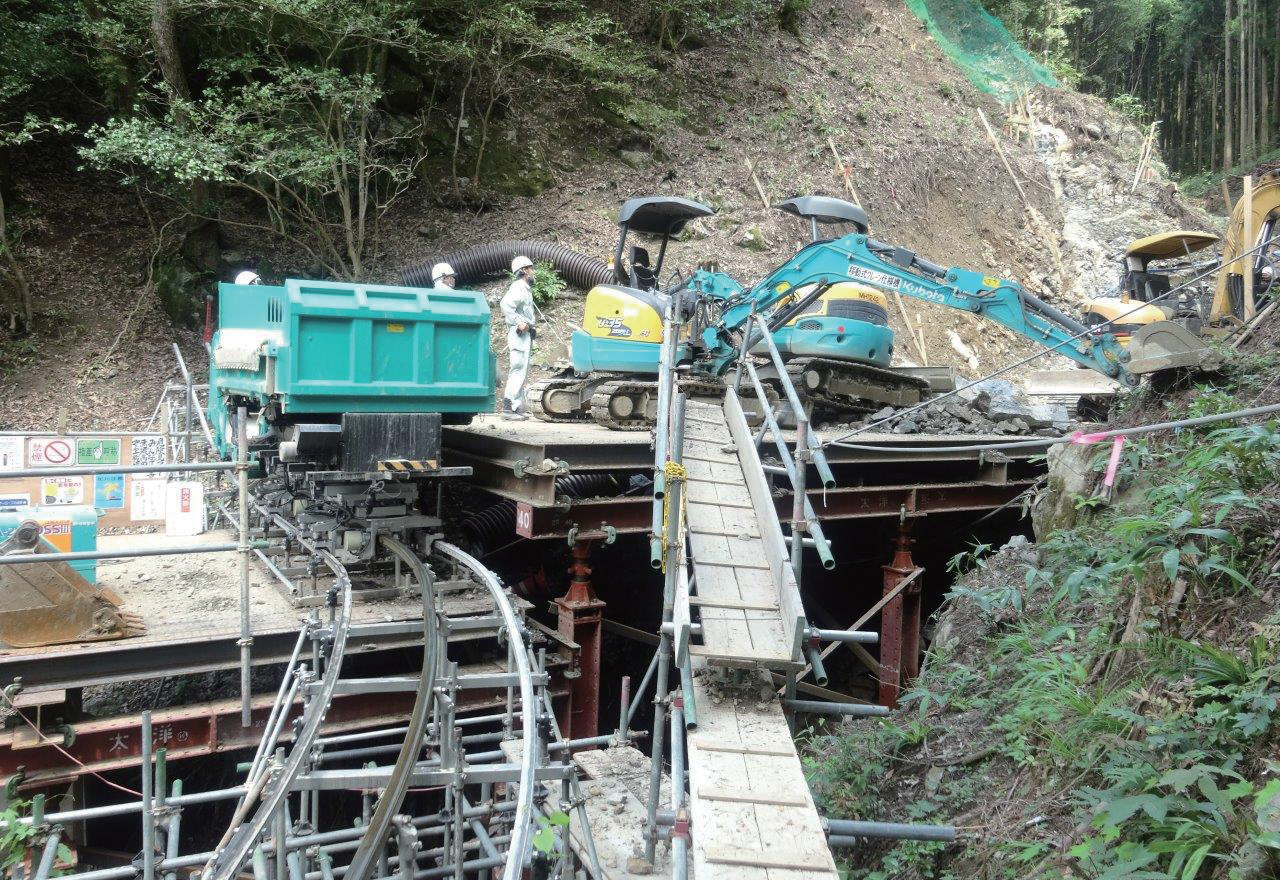

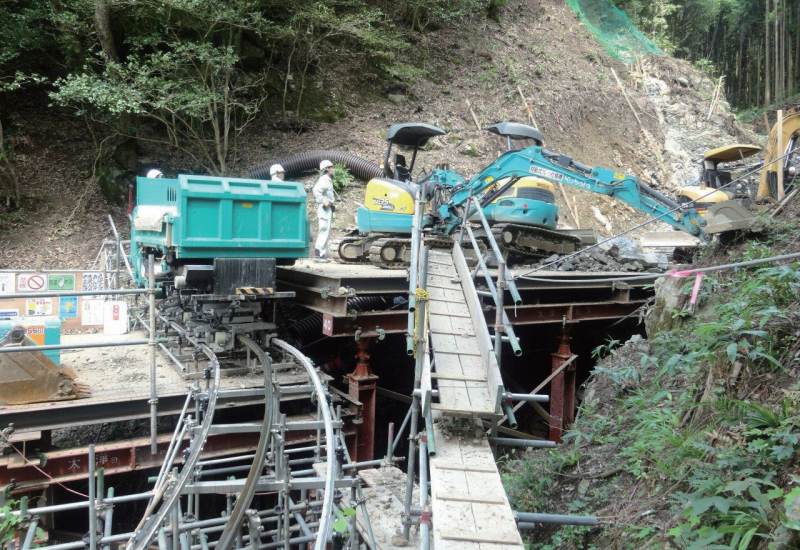

砂防えんてい工事で掘削土砂を運搬

砂防えんてい工事で掘削土砂を運搬





概要

本技術は、急傾斜地(35°~50°)への重量物搬入を可能にした超大型モノレールによる運搬システムである。

施工エリアまで45°傾斜で直接登坂できるので、最短ルートで設置が可能。
また架設に伴う地形改変や伐採がほぼ不要なため、自然環境を維持するほか占有(借地)面積を最小限に抑えられる。
さらに、風や雨、霧などの悪天候でも安全に安定して使用できるというメリットがある。

ケーブルクレーンやヘリコプター、工事用仮設道路と比べ、現場条件によってはコスト低減・工期短縮が期待できる。


第15回国土技術開発賞 地域貢献賞受賞
国土技術開発賞 二〇周年記念賞受賞




特長

1.最大積載4t・登坂角45°・分速40mでの走行が可能で、業界トップクラスの積載能力とサイクルタイムを実現。
2.4種類の特別仕様台車が用意されており、重機・土砂など運搬物に応じて最適な荷台での運搬が可能。安全性と運搬・施工効率を向上できる。
3.設置は直径約3cmの支柱を地山に打ち込み固定。簡易で早く設置でき、人工法面にも設置することができる。


4種類の特別仕様台車

フラットデッキダンプ台車

●フラットデッキダンプ台車
荷台の角度調整が可能で、水平状態での荷物の
積み降ろしができるので安全かつ効率的。

2t三転ダンプ台車

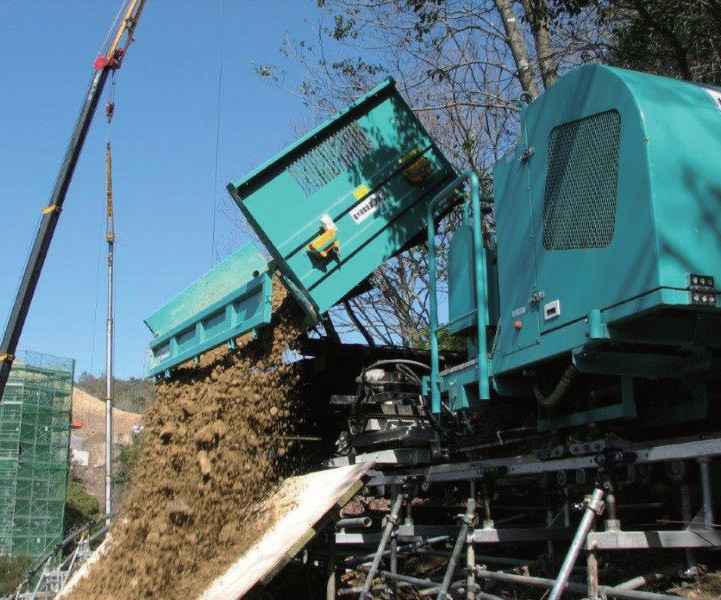

●2t三転ダンプ台車
2t分の土砂が運搬でき、サイドダンプで一括排出。
数千m³の土砂運搬で能力を発揮する。


ミキサー台車

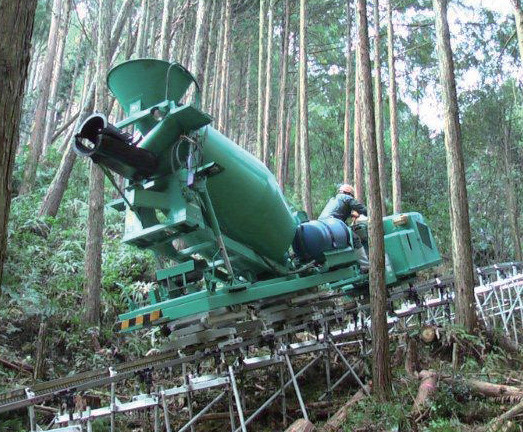

●1m³ミキサー台車
ミキサーの角度を調整することが可能で、
良品質の生コンをこぼさず運搬することができる。

2tクレーン台車

●2tクレーン台車
傾斜に合わせクレーンの角度を調整可能。
間伐材や水圧鉄管などの運搬・積み降ろしを省力化する。





活用事例

  1. 橋梁下部工事・橋脚耐震補強工事
    山岳地帯での橋梁下部工事など、自動車搬入路から少し離れた法面上の施工場所に、工事用の重機(3~4t程度)や資材、また法面切土や深礎工に伴う土砂排出(数千㎥程度)などの仮設運搬手段として、超大型モノレールが採用されている(上左写真参照)
    フラットデッキダンプ台車で足場材や0.1m³クラスのバックホウを運搬し、土砂を三転ダンプ台車で排出するなど、工程ごとに最適な台車を使用することができる。
  2. 地すべり対策、砂防えんてい工事
    地すべり対策、砂防堰堤、雪崩防護柵設置工事では3~4t程度のアンカーやダウンザホールハンマ用の掘削機、バックホウや移動式クローラークレーンがよく使われており、これらの重機類や資機材を超大型モノレールで運搬している(上右写真参照)。例えば、法面防災予防のため既設法枠にアンカーを増し打ちする場合、既設法枠にも簡単に設置して資機材を運搬でき、工期短縮に貢献する。




活用実績

・国土交通省49件 ・地方自治体102件 ・民間95件
(2024年3月末時点)
