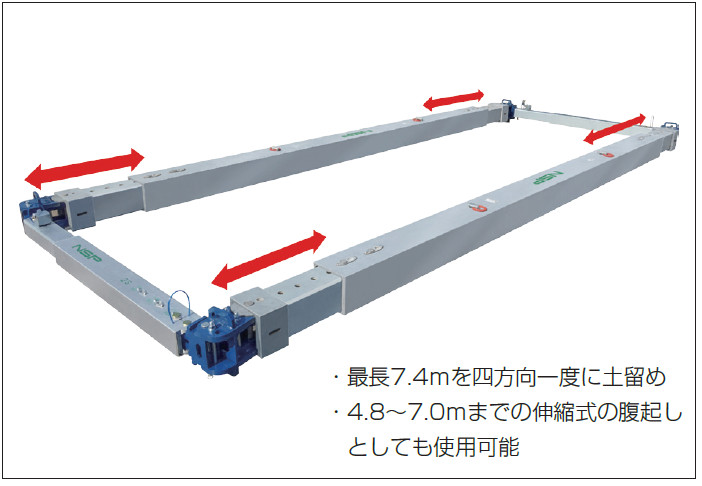

四面梁4型腹起し480-700

四面梁4型腹起し480-700

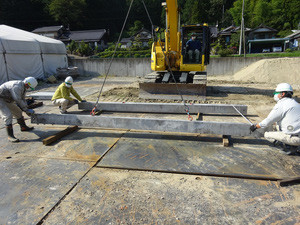

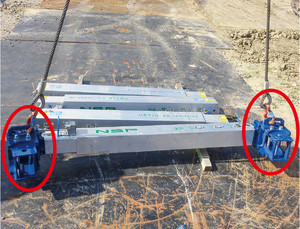

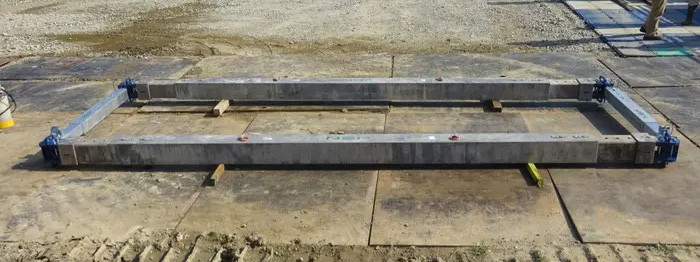

施工例:四面梁として使用

施工例:四面梁として使用

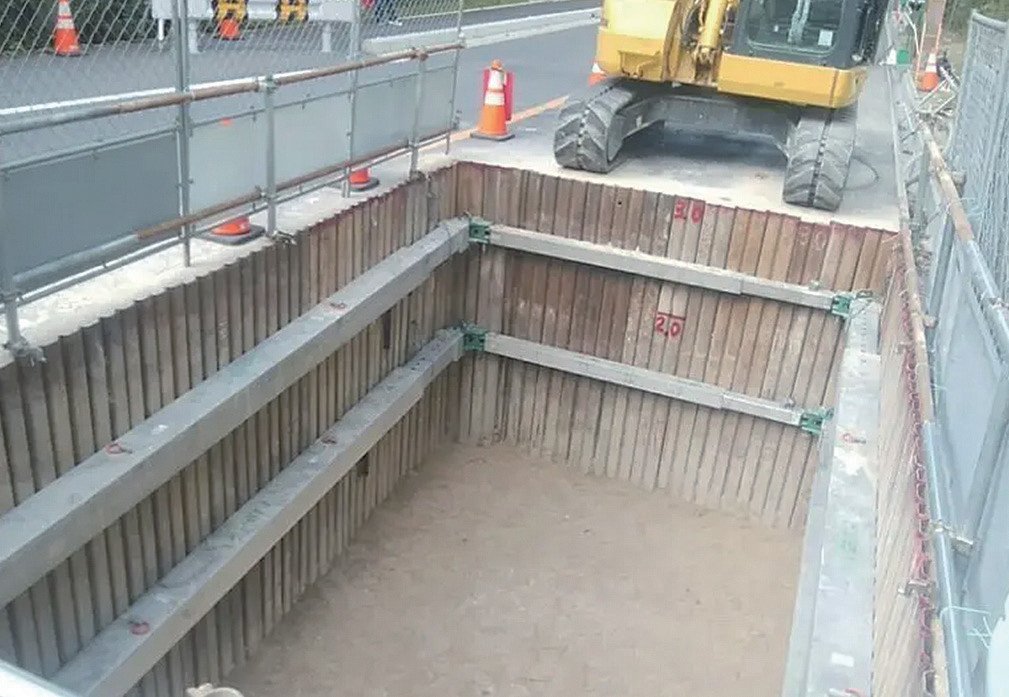

四面同時に土留を設置

「四面梁4型腹起し 480-700」は、矢板設計の開削工事で使用する土留機材。

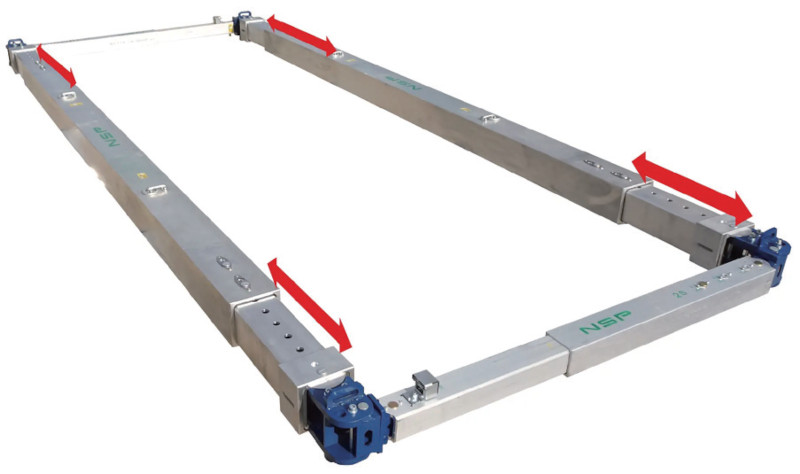

腹起し材(アルミ腹起し)に切梁材を内蔵しており、四面(四方向)同時に土留を設置することができる。
従来の妻方向・桁方向別々に支保工を設置する手法と比べ、設置時の安全性向上が期待できるほか、開口面積に制約を受ける場所でも作業スペースを広く取れるというメリットがある。



特長

  1. 従来は別々だった切梁材と腹起し材を一体化(腹起し材に切梁材を内蔵)し、隅部四面から支保する構造としたことにより、作業性向上が期待できる。
  2. 妻・桁方向の段違い設置によるデッドゾーンがなくなり、作業スペースを広く取ることができるため、従来と同じ作業スペースを確保する場合に排土量が減少しコストの削減が期待できる。
  3. 支保工設置のための溶接が不要なので、溶接作業中の事故の心配がなくなる。




適用箇所

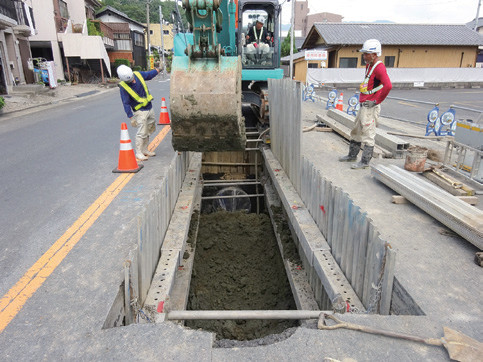

・電線共同溝工事、合併処理浄化槽設置工事、大口径長尺管の埋設工事、橋脚耐震工事 等


長尺管埋設工事

長尺管埋設工事

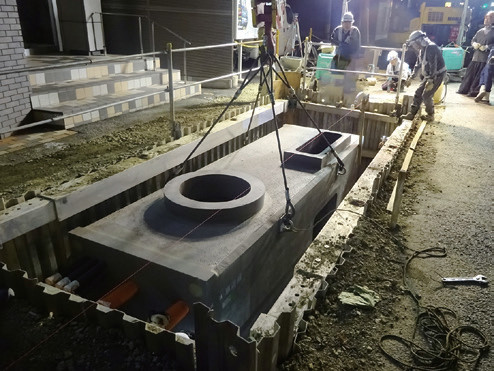

電線共同溝特殊部埋設工事

電線共同溝特殊部埋設工事





組立方法 4型×1~3型(シングル)

①四面梁4型腹起しを、開削寸法に応じた幅で番木の上に置く
①四面梁4型腹起しを、開削寸法に応じた幅で
番木の上に置く

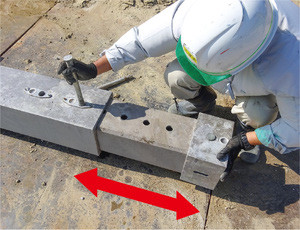

②内腹起しを必要な長さまで引き出し、接続ピンで固定する
②内腹起しを必要な長さまで引き出し、接続
ピンで固定する

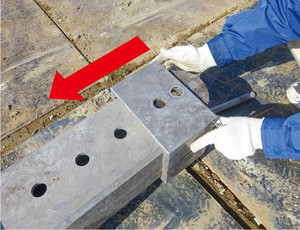

③内腹起し端部の外カバーを内側にスライドする
③内腹起し端部の外カバーを内側にスライド
する

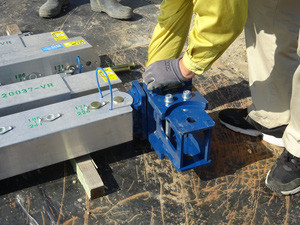

④コーナー金具本体とアタッチメントを組み立てる
④コーナー金具本体とアタッチメントを組み
立てる
⑤水圧四面梁に、④で組み立てたコーナー金具を組み付ける
⑤水圧四面梁に、④で組み立てたコーナー金具
を組み付ける
⑥水圧四面梁の両端にコーナー金具を組み付けたら、コーナー金具の取手を使い吊り上げる
⑥水圧四面梁の両端にコーナー金具を組み付け
たら、コーナー金具の取手を使い吊り上げる

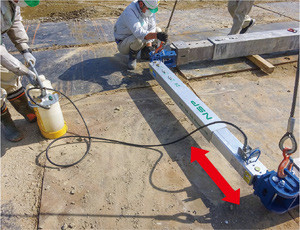

⑦四面梁4型に、水圧ハンドポンプで長さを調節しながら⑥を組み付ける
⑦四面梁4型に、水圧ハンドポンプで長さを
調節しながら⑥を組み付ける
⑧四面梁4型の両端に水圧四面梁を組み付けて完成
⑧四面梁4型の両端に水圧四面梁を組み付けて完成





製品仕様

用 途 腹起し 四面梁
規 格 480-700
重 量 240㎏
ストローク 2,200㎜ 2,000㎜
最短寸法 4,800㎜ 5,360㎜
最長寸法 7,000㎜ 7,470㎜
伸縮方法 嵌合式(50㎜ピッチ)
機械的性質 材質 A6061S-T6
引張強さ 265N/mm²以上
耐力 245N/mm²以上
腹起し寸法 外腹起し 縦212×横227㎜
内腹起し 縦187×横186㎜
断面係数 外腹起し 839.3cm³
内腹起し 502.5cm³
