仮橋仮桟橋斜張式架設工法　LIBRA工法｜仮設工｜株式会社横山基礎工事

NETIS登録番号：（旧）KT-990222-VE

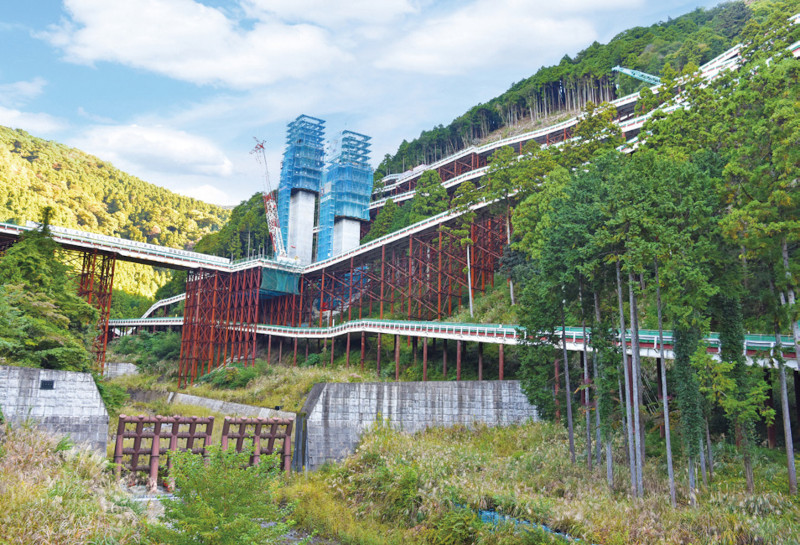

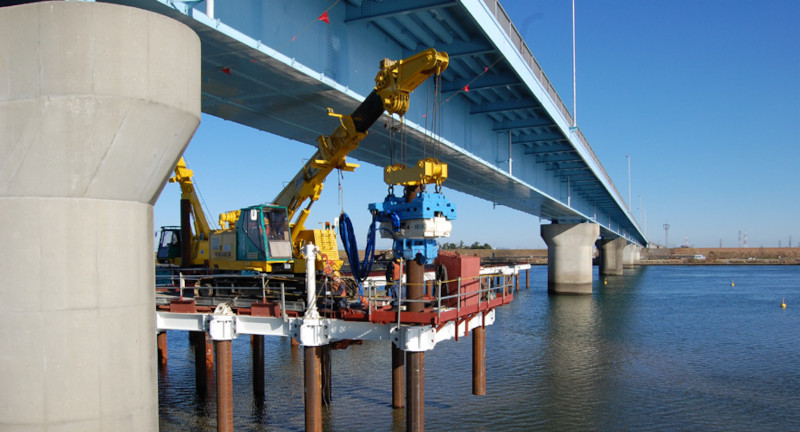

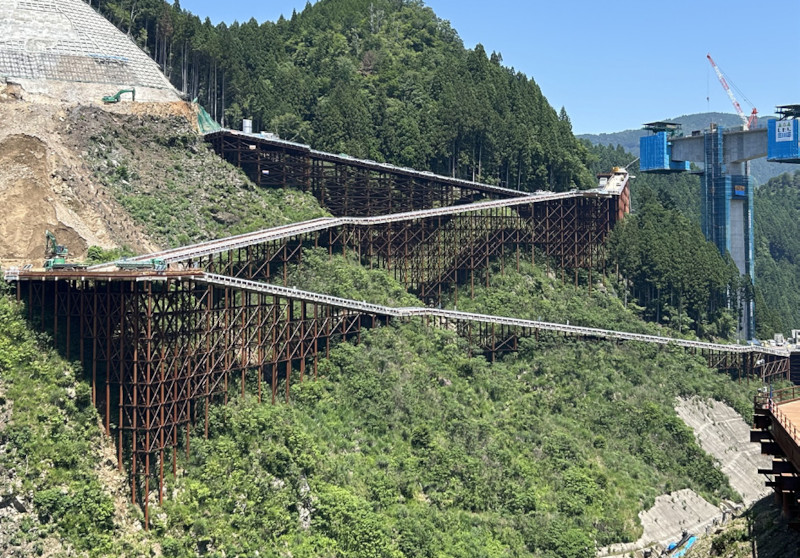

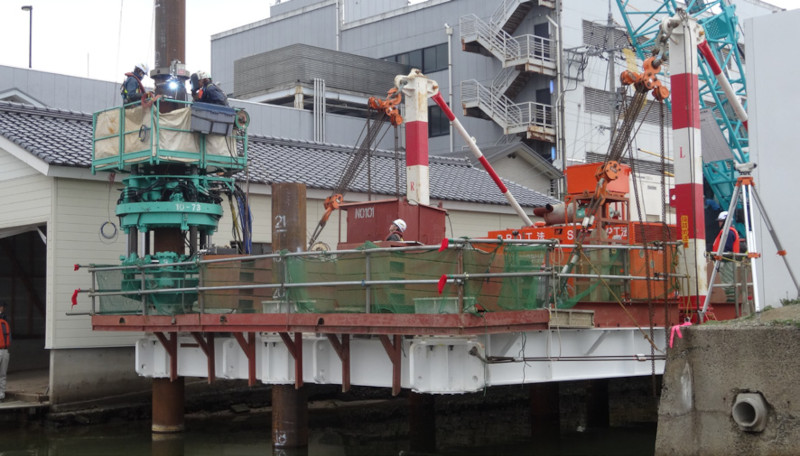

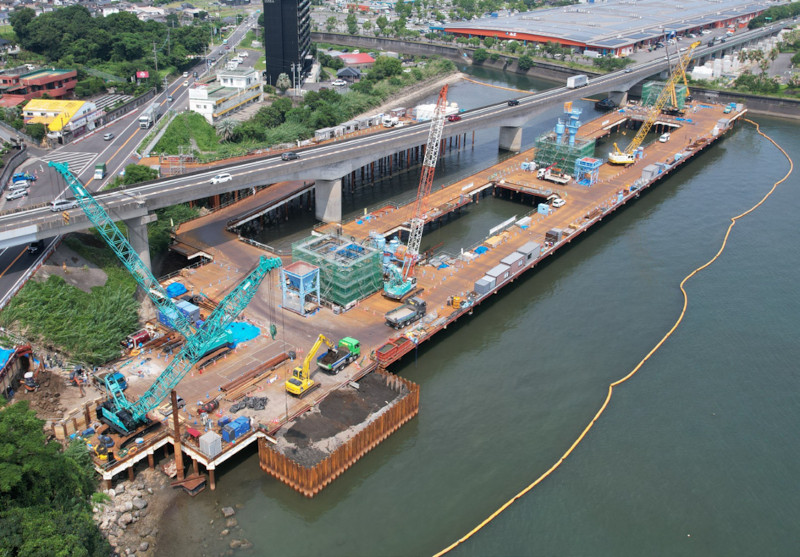

作業構台　施工例

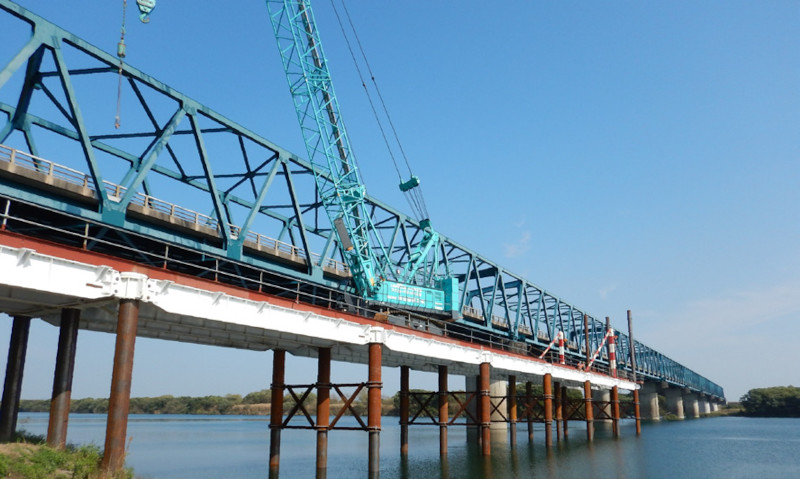

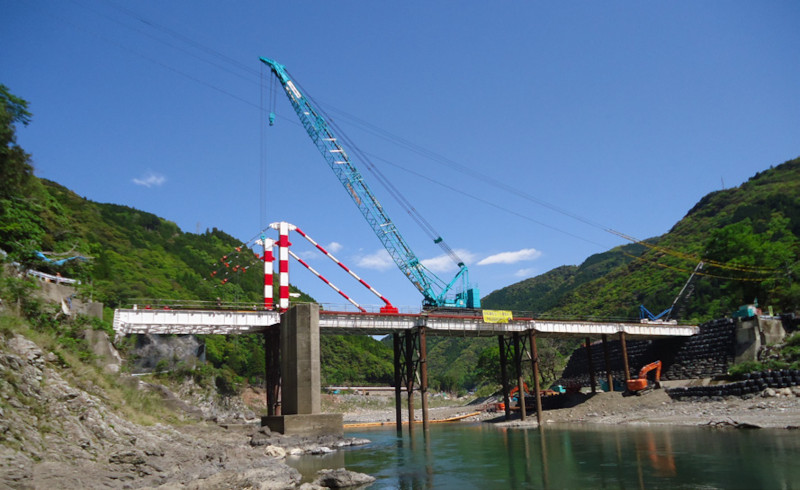

工事用道路　施工例

概要

山間林野部の傾斜地など機械足場の確保が困難な状況下では、杭心を確保する導材の設置、橋脚補強材設置や上部工部材の架設など、それに先行する足場の構築は高所作業が避けられず作業性と共に安全性確保が望まれていた。

「LIBRA工法」は、上部工である鋼製パネルを支持杭打設のガイドとする事により、杭心確保を容易にし、上部工架設までの足場材設置を削減、傾斜地における煩雑な橋脚補強も大幅に省力化した。

仮橋・仮桟橋施工の安全性を向上させながら工期短縮を追求し、同時に自然環境への影響を低減させることを目的として開発したものである。

特長

上部工架設において足場工と架設作業にかかる高所作業が低減され、工期短縮と安全性が向上する。
上部工と下部工の併行作業化が可能となり、手待ちが低減し施工性が向上する。
削孔と建込みが同時に進行し、軟弱地盤、崩壊性地盤から転石等の硬質地盤まで安定した施工が可能。

適用工種

・工事用道路・付替道路・斜面上での作業構台
・水上・海上での作業構台
・災害復旧時の応急橋・作業用構台

諸元

	項目	457系			508系		609系
	⽤途	⼯事⽤道路・作業構台			⼯事⽤道路・作業構台		作業構台
上部構造	支間長	6m	8m	10m	6m	8m	8m
	幅員	標準6m					標準8m
	縦断勾配	0～15%
下部構造	杭径	φ457.2			φ508.0		φ609.6
	肉厚	t12
主要機械	架設⽤重機	クローラクレーン70t～80t					クローラクレーン100t～150t
	杭打設	拡径式ダウンザホールハンマ・バイブロハンマ
