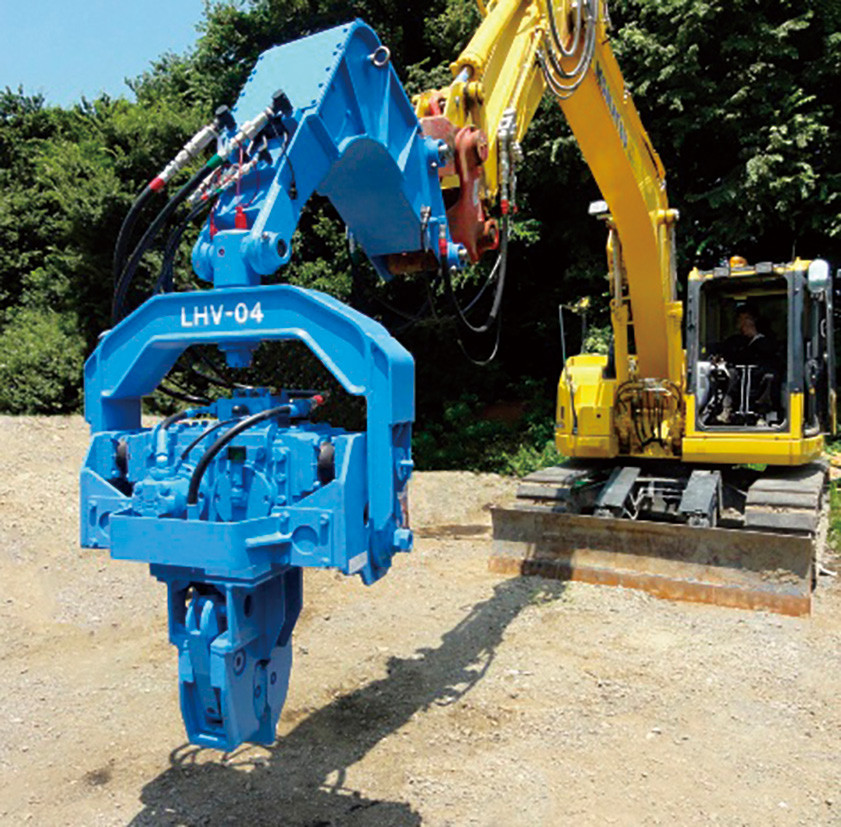

LHV-04

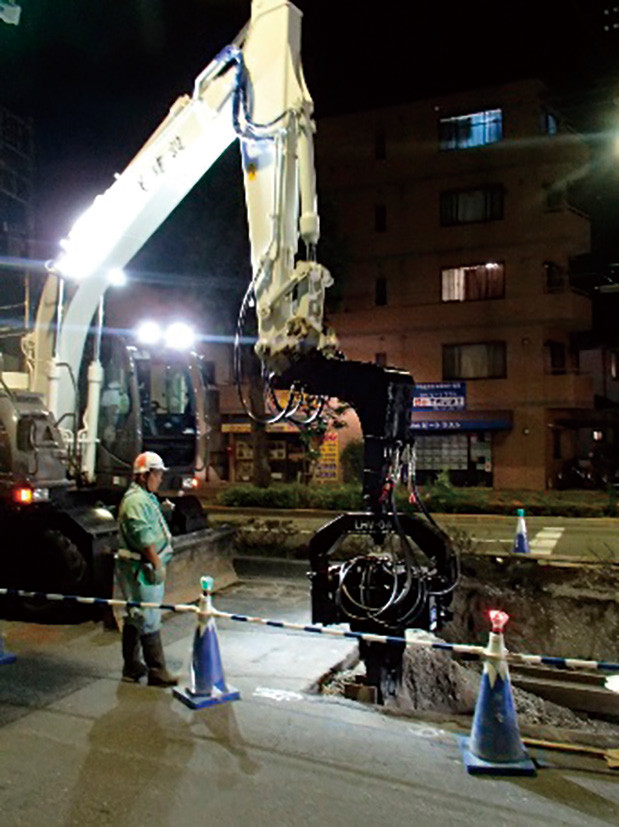

夜間施工（市街地）

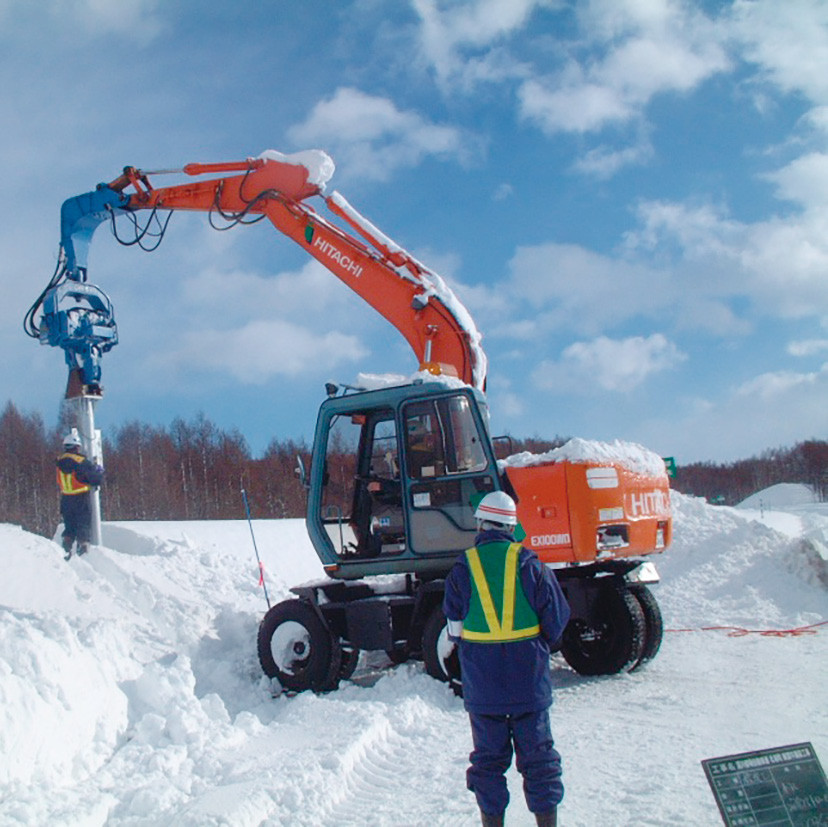

寒冷地施工

概要

油圧ショベル装着型バイブロハンマLHVは、油圧ショベルをベースマシンとして使用し、その油圧力を動力源とする小型、低振動・超低騒音、高能力のバイブロハンマである。
主に軽量鋼矢板や比較的軽量な鋼矢板、H形鋼杭の打ち込みおよび引き抜き施工に使用され、専用チャックを装着することで、松杭、ポール杭の施工にも対応可能である。

また、LHV-025を除き、油圧ユニットを内蔵した専用エクステンションにより、既存のショベルアタッチメント配管をそのまま使用でき、油圧ショベルへの取り付けが容易である。

特長

高能率施工
LHVによる施工は、単独で杭の吊り込み→打ち込み・引き抜き→杭倒しの一連作業を行えるため、施工能率が高い。
その結果、工期の短縮および工費の削減が可能である。

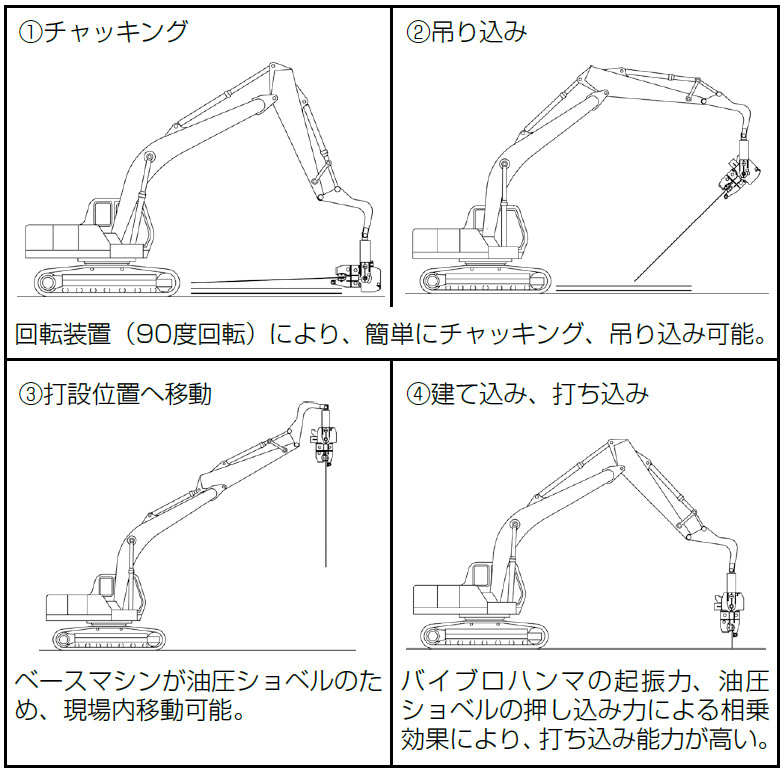

LHV施工手順
多様な施工環境への対応
ショベル装着型のため、クローラークレーンが進入困難な狭隘・低空頭の現場や、市街地・住宅地などにも適用可能である。
●国土交通省基準値とLHVシリーズの比較

比較項目国交省基準値 LHVシリーズ低減効果

1枚当たりの施工費 ¥12,174 ¥8,565 ￥3,609円/枚

※N値20、鋼矢板Ⅱw型、杭長6m、打ち込み長4m、LHV-07で検討

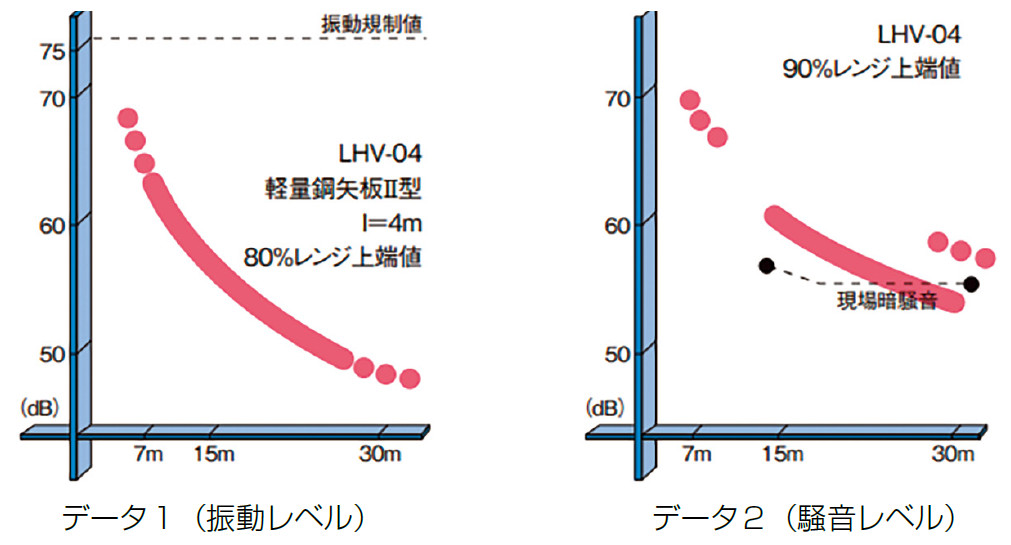

低振動・超低騒音
高周波振動と防振・緩衝ゴムが、周囲への振動および騒音の伝達を効率的に抑制し、低公害施工の実現が可能。

国土交通省が指定する「超低騒音型建設機械」である。

適用範囲

適用鋼材		鋼矢板：Ⅱ、Ⅲ、Ⅱw、Ⅲw型
		軽量鋼矢板：Ⅱ、Ⅲ、Ⅴ型
		H形鋼杭：H200～H350
打設長		7.5m以下
適用Ｎ値	バイブロハンマ単独工法	砂質土：Nmax≦25
		粘性土：Nmax≦18
	ウォータージェット併用工法	砂質土：Nmax≦60
		粘性土：Nmax≦30

※LHV工法積算要領の入手および上表を超える条件の適用可否については、調和工業まで要問い合わせ。
