「HAT-ROCK-HAS工法」は、砂置換を不要とし、N値換算：Nmax＞600程度の硬質地盤に対応可能なアースオーガ併用によるハット形鋼矢板圧入工法である。
従来は、ケーシング回転掘削により硬質地盤を先行掘削し、砂などに置き換えた後に鋼矢板を圧入する工法が用いられていた。
本工法は、公共工事における鋼矢板圧入工に適用可能であり、三条コニカルヘッドの採用により中硬岩への根入れにも対応できる。
さらに、ケーシングに取り付けたチャッキングパーツを移動することで、施工鋼矢板長の変更が自在にできる。
１．プレボーリングと特殊ヘッドによりCM級の岩盤まで対応（N値換算：Nmax>600程度）。
２．施工機械の入れ替えや砂置き換え工が不要。
３．最大鋼矢板長 L＝32m程度まで施工可能。
４．高出力のアースオーガが使用できるため、大幅な工期短縮が可能。
５．低騒音・低振動で近隣環境への影響低減が期待できる。

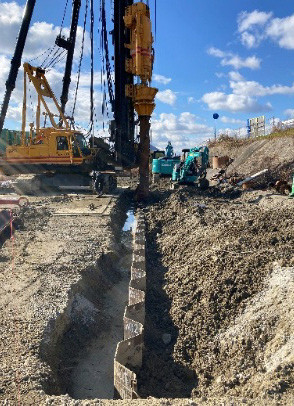

●硬質地盤への施工（プレボーリングあり）

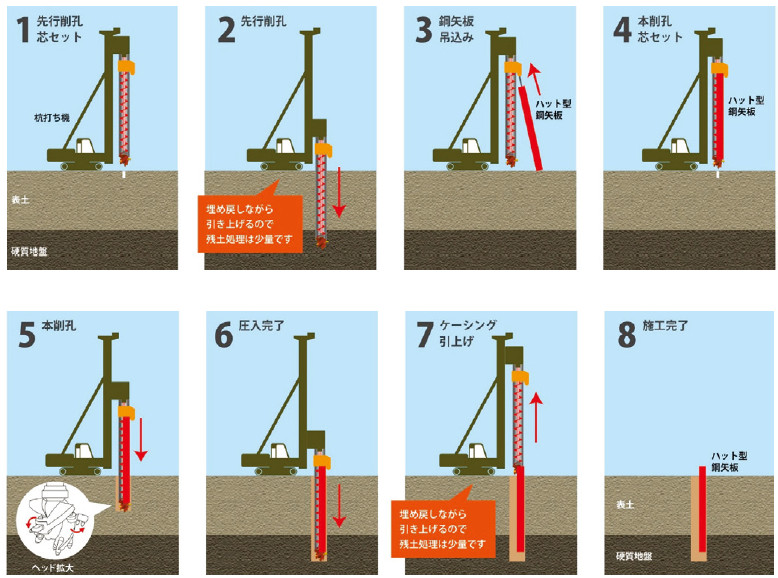

硬質地盤への根入れでは、鋼矢板のセクション部（接続部）に当たる箇所に先行削孔を行い、続いてオーガ＋ケーシングに鋼矢板を吊り込んで掘削圧入する。
●一般的な地盤への施工（プレボーリングなし）
砂礫層や粘土層などの一般的な地盤には、先行削用なしで鋼矢板を圧入する。

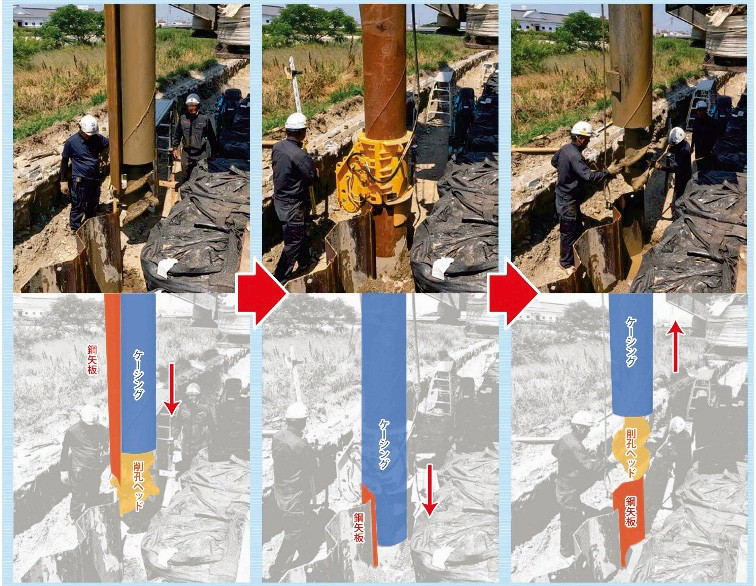

オーガ＋ケーシングの削孔圧入と引き上げの１工程で施工完了。

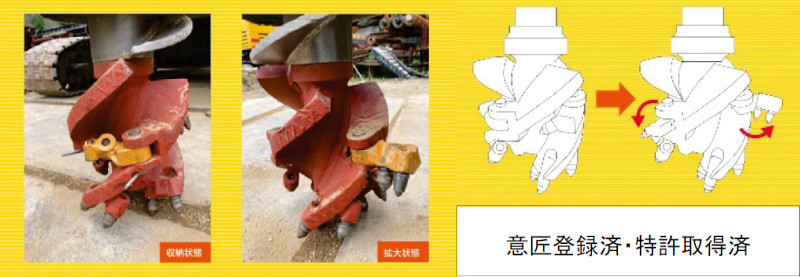

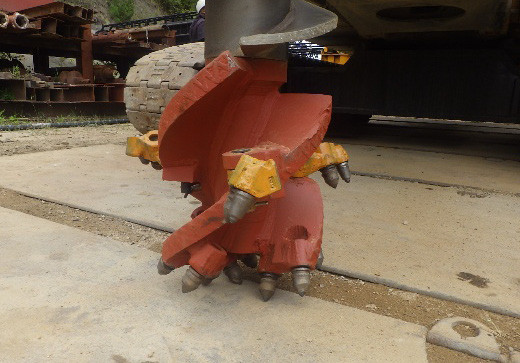

本工法で使用する拡大ヘッドは、一部のコニカルビットが展開して拡大削孔ができる独自開発品。
掘削時には自動的に広がって拡大削孔し、逆転時には折りたたまれる。
