サンタックIN ジョイント|上下水道工|早川ゴム株式会社

NNTD 登録番号:1025

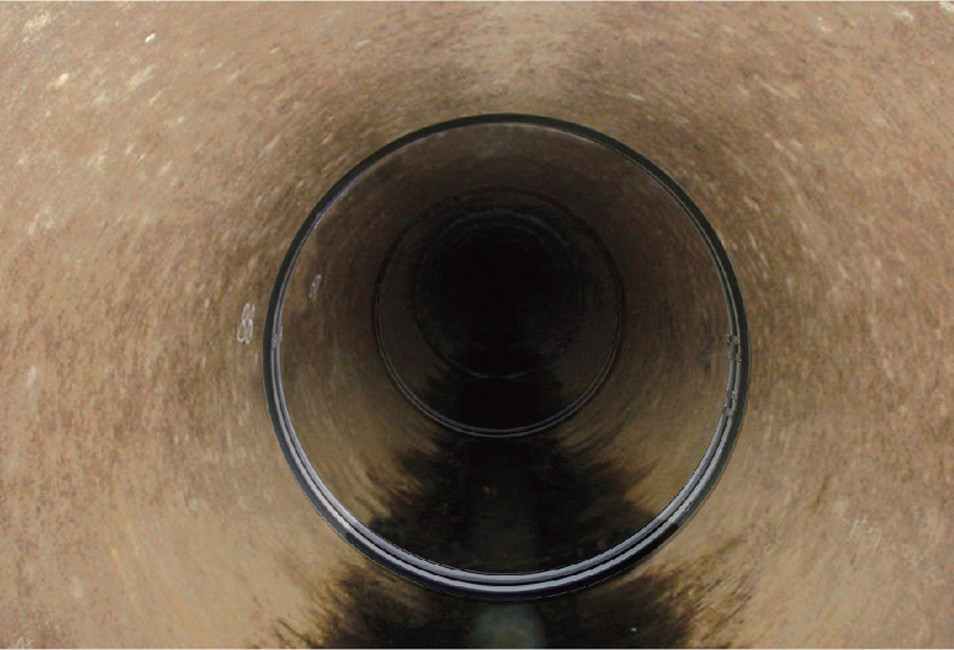

サンタックIN ジョイント 施工例

サンタックIN ジョイント 施工例

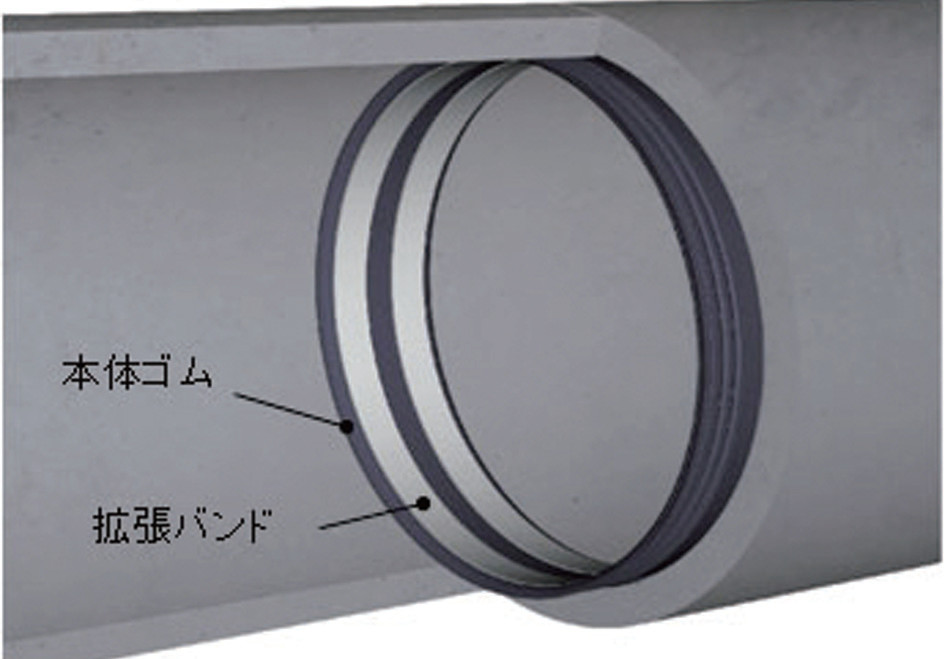

既設管きょを内面より耐震性管路に改修

既設管きょを内面より耐震性管路に改修





概要

農業用水路等の大口径既設円形管きょを内面より耐震性管路に改修する止水可とう継手。
合成繊維により補強された可とう性を有する本体ゴムとステンレス製拡張バンドから構成されている。
タイプ1(標準品)とタイプ2(大変位対応品)を揃えている。
適用口径は800~3,000mm。
・NNTD登録番号:1025



特長

  1. 地震動や地盤変位により管に相対変位が生じても、変位に追従し水密性を維持する。
  2. 管内での取付作業は容易で、水濡れ状態でも施工可能。
    接着剤や溶剤を使用しない乾式工法なので、作業環境を悪くすることはない。
  3. 本体ゴムはJIS-K-6353(水道用ゴム)Ⅰ類Aに準拠した物性を有し、拡張バンドはステンレス鋼からなり、優れた耐久性を発揮。
    薄型・軽量なので短時間で取り付けが可能。
    また、管路の局部的対策となるので経済的に優れている。
  4. 4特殊繊維を複合しており、膨れを最小限に抑えることができる。

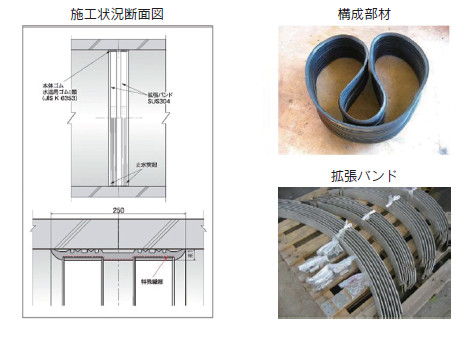

施工状況断面図・構成部材・拡張バンド

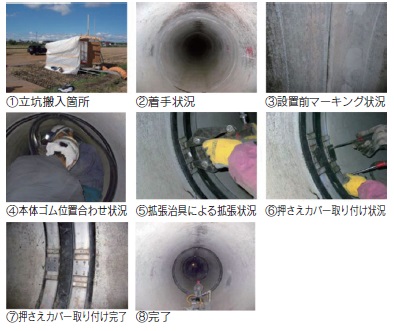

施工手順

施工手順




水圧試験

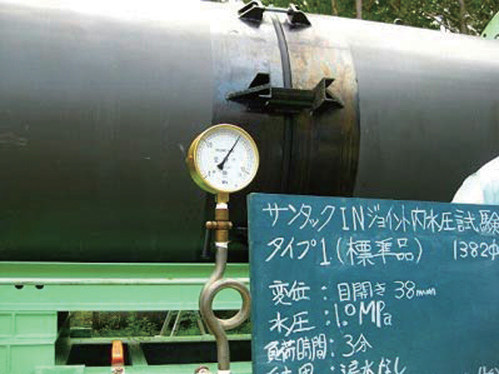

内水圧試験

左:内水圧試験

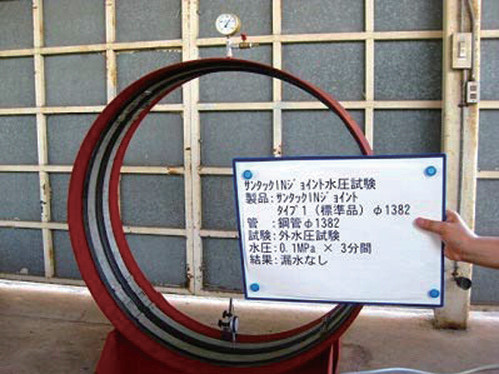

外水圧試験

右:外水圧試験




水圧試験結果

品種 接続状況 内水圧 外水圧 負荷時間 結果
タイプ 1
(標準品)
水平変位(目開き 0 mm)
水平変位(目開き38mm)
1.0 MPa
1.0 MPa
0.1MPa 5分
5分
漏水なし
漏水なし
タイプ 2
(大変位対応)
水平変位(目開き 0 mm)
水平変位(目開き50mm)
1.0 MPa
1.0 MPa
0.1MPa 5分
5分
漏水なし
漏水なし
