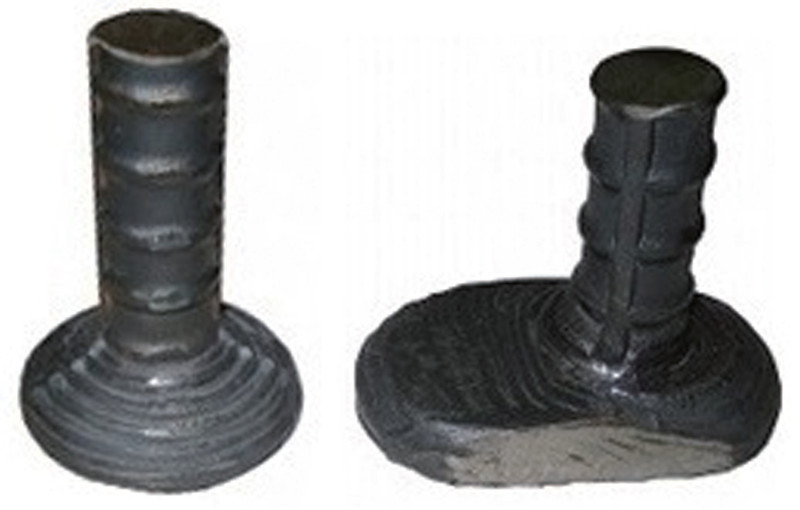

Ｔヘッド工法鉄筋｜機械式鉄筋定着工法｜第一高周波工業株式会社

せん断補強筋の使用状況

梁主筋定着での使用状況

概要

本技術は、コンパクトな定着体を用いた機械式鉄筋定着工法で、従来は半円形フックなどの定着方法で施工されていたが、近年鉄筋が集中して高密度配筋となりコンクリートが充填しにくくなった。
Ｔヘッド工法は、そうした問題を解消し、構造物の鉄筋組立の施工性及びコンクリートの充填性の向上が期待できる。

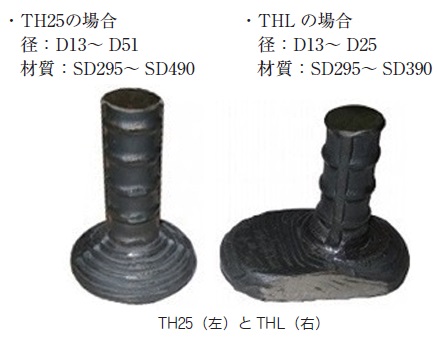

基本仕様

特長

配筋の施工性・コンクリートの充填性・耐震性向上
配筋作業の迅速化（工期短縮）・低価格化
熱間加圧成形による一体成形品
竹節･ネジ形状を選ばない
優れた疲労性能と低温引張性能

使用用途

TH25の場合：横方向鉄筋、軸方向鉄筋、疲労を受ける部材
THLの場合：横方向鉄筋、塑性化を考慮する部材

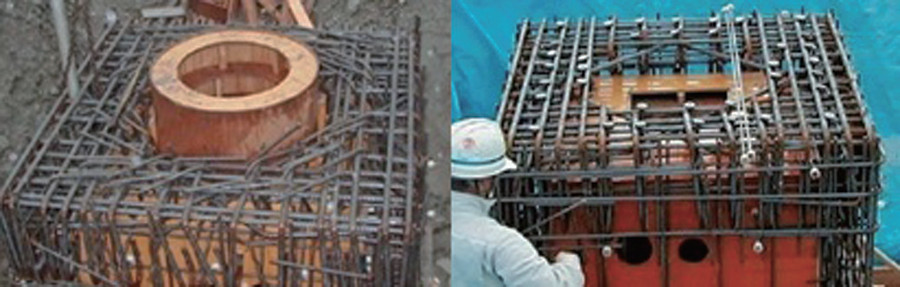

従来工法とＴヘッド工法の配筋状況比較

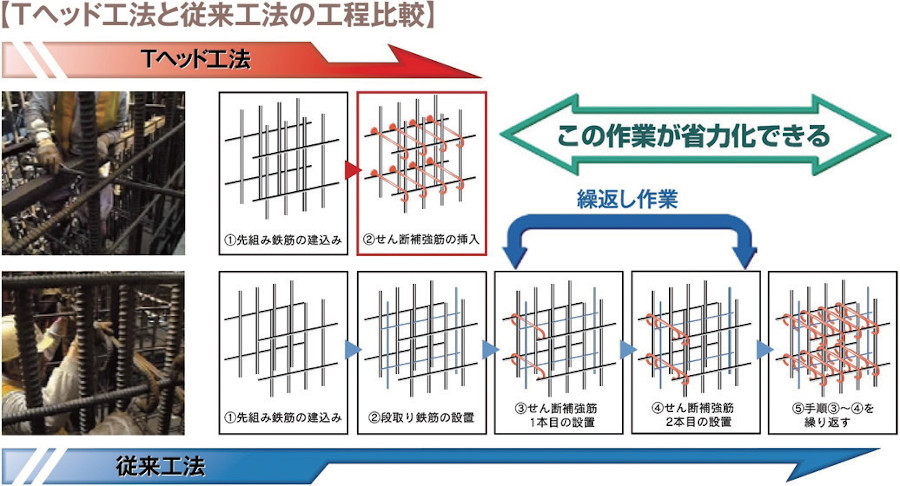

施工工程

Ｔヘッド工法鉄筋による現場での鉄筋組立ステップの例として、「先組み鉄筋の建込み」をして、「せん断補強筋の挿入」をするのみである。Ｔヘッド工法鉄筋拡径部を被拘束鉄筋に引掛けて結束するだけで、熟練度を必要としない。

適用対象および施工実績

適用対象は、適用効果の高いBOX カルバードのせん断補強筋を始めとした、建築物の柱･梁･スラブ･壁、地上及び地下タンク、トンネル、鉄塔基礎などであり、採用件数は7600件に及ぶ。また、標準フックをＴヘッド工法鉄筋に置き換えるだけなので設計変更･設計の見直しは不要である。

「Ｔヘッド工法鉄筋｜機械式鉄筋定着工法｜第一高周波工業株式会社」の資料請求はこちらから

第一高周波工業株式会社メーカーの製品一覧 >

住所〒 103-0002 東京都中央区日本橋馬喰町1-6-2 吉野第一ビル3F TEL 03-5623-3739 FAX 03-5649-3724
HP https://dhf.co.jp/

積算資料（単価情報）

掲載価格の条件 >

「月刊積算資料」をお買い求めの上、ご参照ください。

品名	規格
Tヘッド工法	呼び径D13 鉄筋長2m未満 TH20またはTH25
Tヘッド工法	呼び径D13 鉄筋長2m以上 5m未満 TH20またはTH25
Tヘッド工法	呼び径D13 鉄筋長5m以上 7m未満 TH20またはTH25
Tヘッド工法	呼び径D16 鉄筋長2m未満 TH20またはTH25
Tヘッド工法	呼び径D16 鉄筋長2m以上 5m未満 TH20またはTH25
Tヘッド工法	呼び径D16 鉄筋長5m以上 7m未満 TH20またはTH25
Tヘッド工法	呼び径D19 鉄筋長2m未満 TH20またはTH25
Tヘッド工法	呼び径D19 鉄筋長2m以上 5m未満 TH20またはTH25
Tヘッド工法	呼び径D19 鉄筋長5m以上 7m未満 TH20またはTH25
Tヘッド工法	呼び径D22 鉄筋長2m未満 TH20またはTH25
Tヘッド工法	呼び径D22 鉄筋長2m以上 5m未満 TH20またはTH25
Tヘッド工法	呼び径D22 鉄筋長5m以上 7m未満 TH20またはTH25
Tヘッド工法	呼び径D25 鉄筋長2m未満 TH20またはTH25
Tヘッド工法	呼び径D25 鉄筋長2m以上 5m未満 TH20またはTH25
Tヘッド工法	呼び径D25 鉄筋長5m以上 7m未満 TH20またはTH25
Tヘッド工法	呼び径D29 鉄筋長2m未満 TH20またはTH25
Tヘッド工法	呼び径D29 鉄筋長2m以上 5m未満 TH20またはTH25
Tヘッド工法	呼び径D29 鉄筋長5m以上 7m未満 TH20またはTH25
Tヘッド工法	呼び径D32 鉄筋長2m未満 TH20またはTH25
Tヘッド工法	呼び径D32 鉄筋長2m以上 5m未満 TH20またはTH25
Tヘッド工法	呼び径D32 鉄筋長5m以上 7m未満 TH20またはTH25
Tヘッド工法	呼び径D35 鉄筋長2m未満 TH20またはTH25
Tヘッド工法	呼び径D35 鉄筋長2m以上 5m未満 TH20またはTH25
Tヘッド工法	呼び径D35 鉄筋長5m以上 7m未満 TH20またはTH25
Tヘッド工法	呼び径D38 鉄筋長2m未満 TH20またはTH25
Tヘッド工法	呼び径D38 鉄筋長2m以上 5m未満 TH20またはTH25
Tヘッド工法	呼び径D38 鉄筋長5m以上 7m未満 TH20またはTH25
Tヘッド工法	呼び径D41 鉄筋長2m未満 TH20またはTH25
Tヘッド工法	呼び径D41 鉄筋長2m以上 5m未満 TH20またはTH25
Tヘッド工法	呼び径D41 鉄筋長5m以上 7m未満 TH20またはTH25
Tヘッド工法	呼び径D51 鉄筋長2m未満 TH20またはTH25
Tヘッド工法	呼び径D51 鉄筋長2m以上 5m未満 TH20またはTH25
Tヘッド工法	呼び径D51 鉄筋長5m以上 7m未満 TH20またはTH25

最終更新日：2024-09-19
