NETIS登録番号:QS-170030-A



  • 全体図

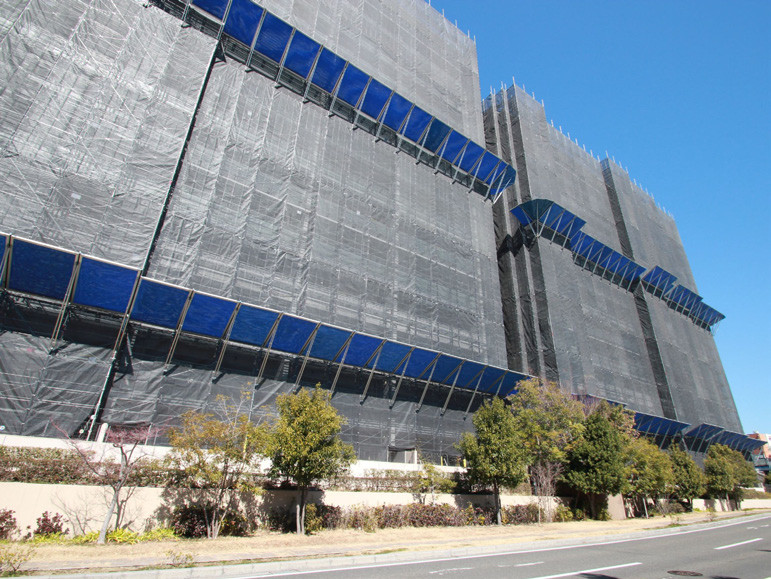

  • 施工事例





概 要

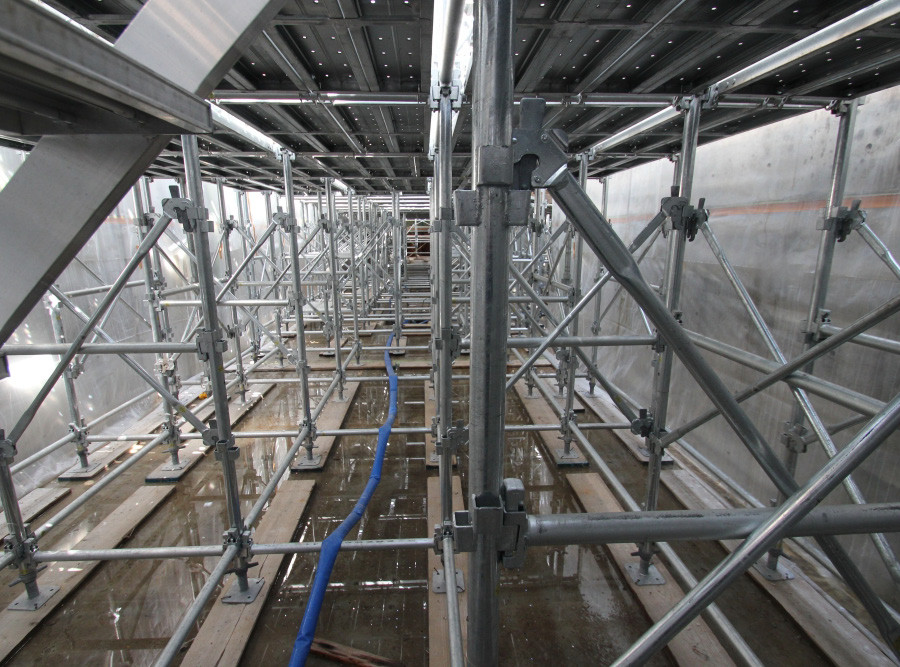

次世代足場ロックシリーズは、「クサビ式足場の利便性」と「枠組足場の安定感」の両方を実現した、安全性・施工性・経済性に優れた足場システム。公共工事(土木工事・建築工事・解体工事)などに関する仮設足場や型わく支保工に適用可能。



特 長

1.安全性が飛躍的にアップ
①クサビ緊結部分をパイプ支柱緊結部の中心に配置し、従来のクサビ式足場に比べて大幅に揺れを軽減。

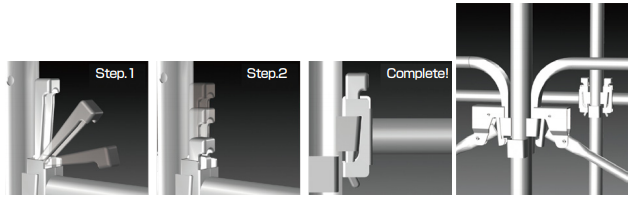

②新形状のクサビは、3カ所でしっかりロック。万が一、クサビが緩んでも抜けたり外れたりする心配がない。


③「トライアングル(先行手摺)」と「ロック手摺」のWロックシステムによって、施工上の安全性が飛躍的にアップ。


2.1800mmの階高
腰を曲げることなく快適に作業ができる。

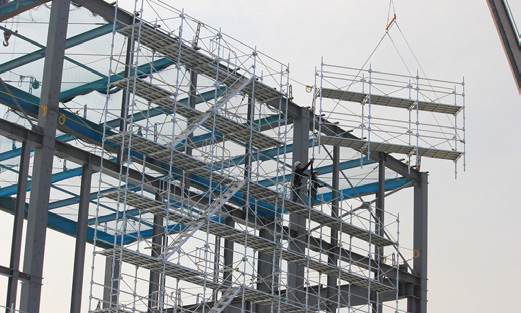

3.大組・大払し作業が可能
作業効率が大幅に向上。

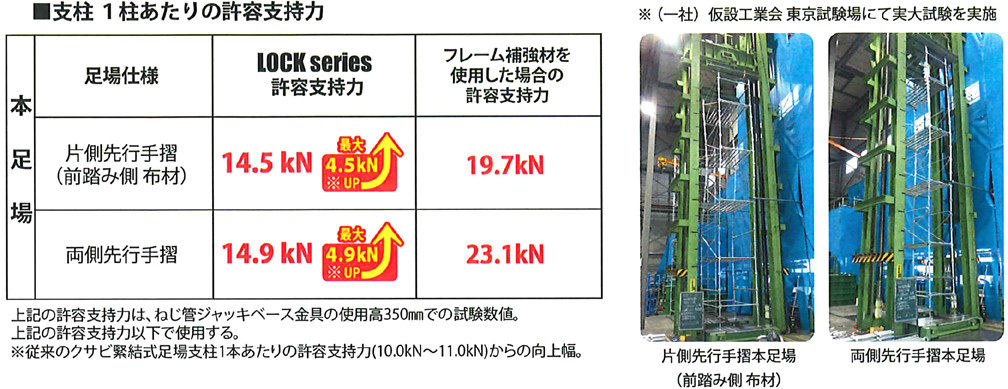

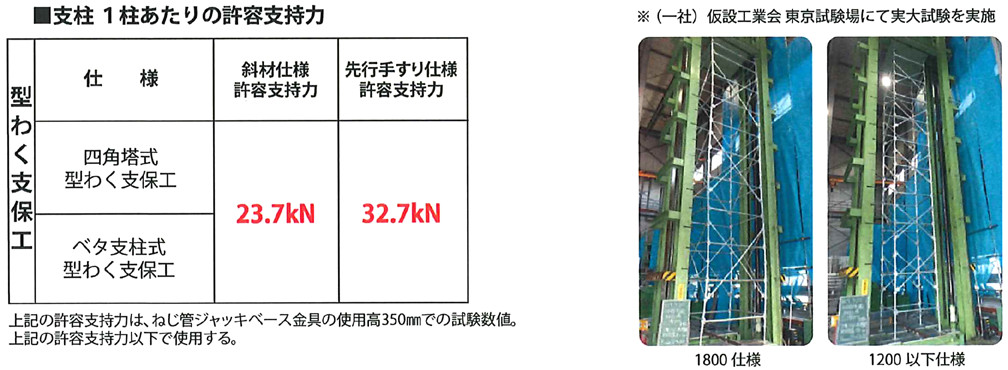

4.高層化する足場にも対応可能な許容支持力と耐久性
①新形状のロックシステムにより、次世代足場の中でも抜群の許容支持力。

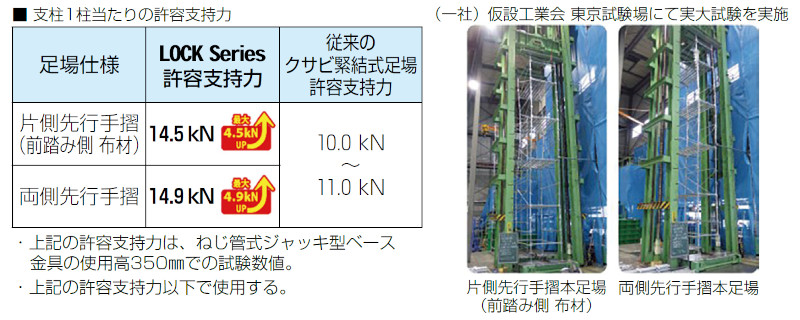

②従来のクサビ式足場より許容支持力(座屈強度)30%UP。

③許容支持力の向上により、45m以上でも建地の単管補強なく組み立て可能。

④作業工程が少なく、簡単で楽。従来のクサビ式足場と使用する部材の数量は同じため、座屈強度を上げるための専用部材などの取り付け作業は不要。


5.本足場・型わく支保工のシステム承認を取得
使用する部材は、(一社)仮設工業会の認定を取得、仮設構造物の安全性においてはシステム承認を取得している。
・承認 第100号 Lock series を用いた型わく支保工
・承認 第102号 Lock series を用いた本足場





電子カタログPDF

HEIWABUILDER「LOCK series」 の資料請求はこちらから

資料請求カートに追加

平和技研株式会社
TEL : 093-631-0804     FAX : 093-621-3558
http://heiwa-giken.co.jp/
