NETIS登録番号:KT-170045-A

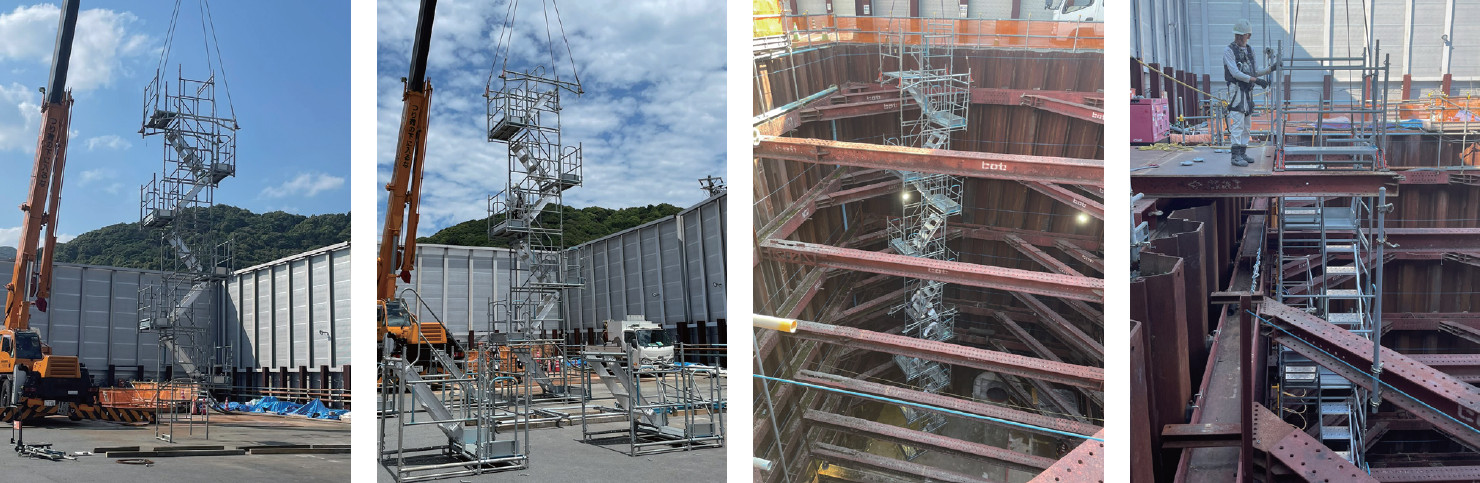

  • クレーンでの設置状況

    クレーンでの設置状況





概 要

現場の昇降高に応じて設置できる、仮設昇降階段システム。
従来の組立自立型の型枠足場と比較して、組立解体作業の省力化が図れるため、工期短縮・工費縮減に貢献する。
特に、自立不可能な環境下において、昇降設備の設置が可能となる。
また、現場状況により、自立式または吊り下げ式の2 通りの設置方法も選択できる。



特 長

1 .コンパクトサイズ
サイズは2,134×1,219×H1,350mm(基本ユニット)で、省スペースでの設置が可能。

2 .組み立てが容易
コンパクトな設計なので各部材が軽量化されており、スピーディーな組み立て・解体が可能。

3 .自在な設置計画
上下への増設が自在に行えるほか、高さ1,350mmごとに自由に乗込口を設定できる。さらに同社の「ラク2タラップ(自在傾斜階段)」と組み合わせることにより、より多彩な設置計画ができる。

4 .最大10段まで設置可能
最上部メインビーム材により、10段までの吊り下げが可能(許容荷重19.6kN/2枚組)。さらに補助ビーム材を使用すると、10段以上の設置もできる。


製品仕様

・寸  法……………2,134×1,219× H1,350mm
・製品重量……………100kg(1ユニット当たり)
・積載重量……………1,000kg(総積載荷重) 200kg(1ユニット最大荷重)
・メインビーム許容荷重
 ………………………………19600N(2,000kg)/ 2枚1セット
・吊下段数……………10段(13.5m=10段×@1.35m)
・積上段数……………10段(ベース材にメインビーム使用)



構造模式図


ハングユニット-R構造模式図
