デジタルカメラ三次元計測システム PIXXIS2｜測量｜MHIパワーエンジニアリング株式会社

NETIS登録番号：KT-210092-A

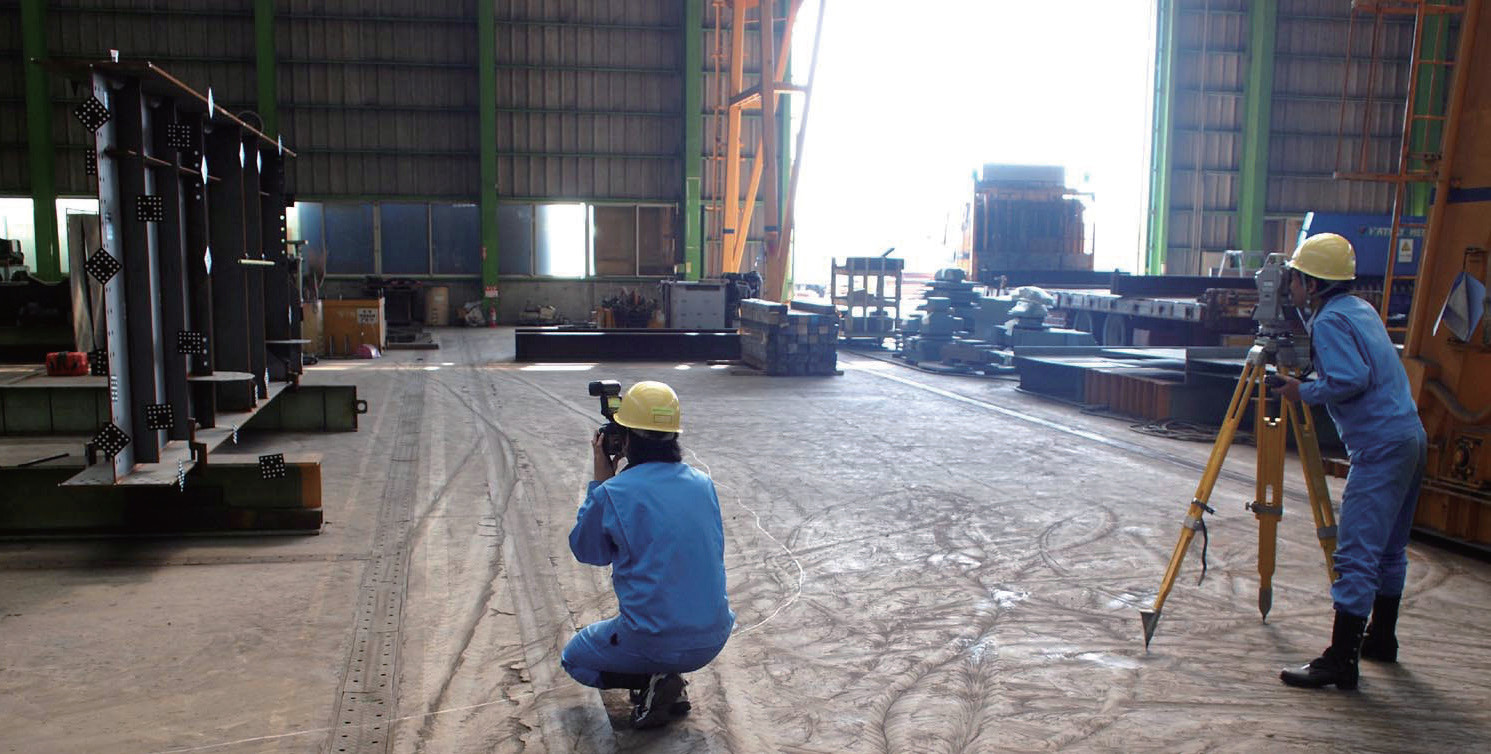

計測状況の比較（左：PIXXIS2計測、右：トータルステーション計測）

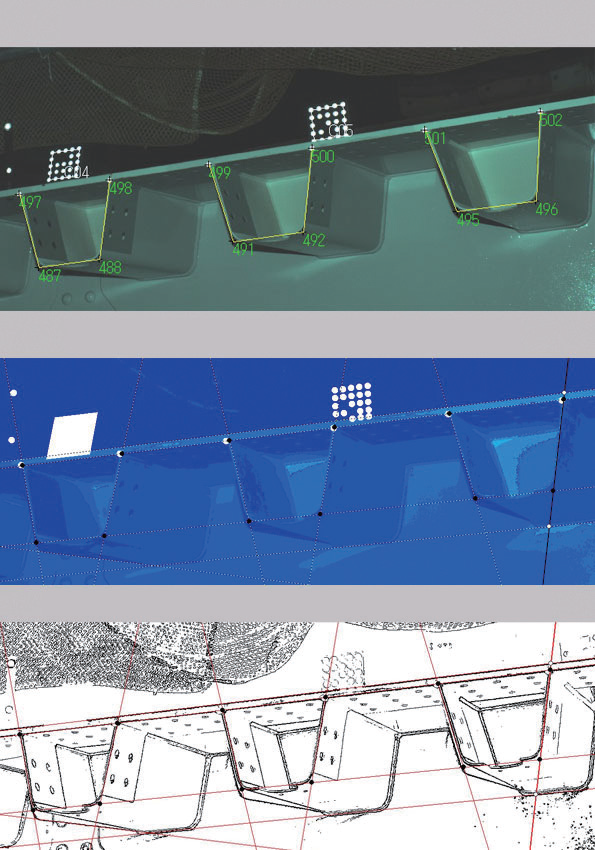

撮影画像と抽出されたエッジ画像

概要

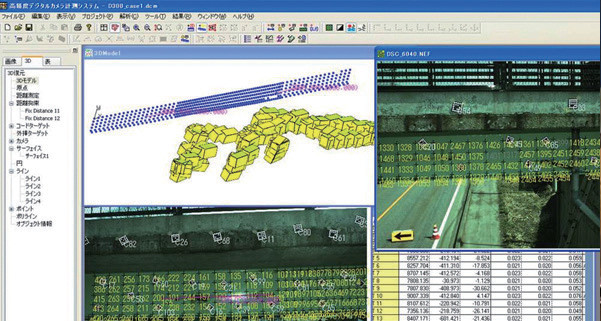

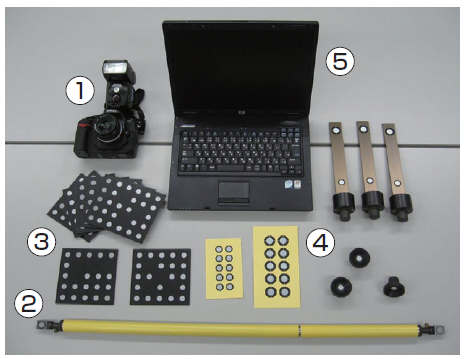

デジタルカメラで複数の方向から撮影した構造物の三次元座標を求める計測システム。
写真に写る構造物の縁端部の輝度差から部材の輪郭線（エッジ）を認識し、三次元形状図を作成することができる。
従来のトータルステーションでの計測とは異なり、カメラで対象物を撮影するため作業性が向上する。
また、作図も従来のようにCADを使用するのではなく、撮影した写真上で計測点をチェックできるため、品質および経済性の向上にも寄与する。
※NETIS登録名称：デジタルカメラ三次元計測システムPIXXIS2

技術の新規性

三次元計測作業を、トータルステーションでの計測作業からカメラ撮影作業に変えた。
部材端部認識を、シールターゲットを貼り付ける方法からエッジ認識に変えた。
三次元CAD図の作成を、計測点を人力で入力する方法から写真上で計測点をチェックする方法に変えた。

特長

カメラ撮影により計測作業が容易になり、また測量技術者も不要となる。
エッジ認識により、シールターゲットの貼り付け作業が低減する。
エッジ交点を自動的に求めることができるため、作業者による交点位置へのターゲット貼り付け精度のばらつきが低減される。
写真上で計測点をチェックするため、作図作業時間が短縮される。
また、計測位置や方向を記載した用紙等を一緒に撮影することで、図面の天地左右の取り間違いや類似形状が多い場合の取り間違いを防ぐことができる。
エッジ認識技術により、写真上で計測点の追加や位置修正が可能となった。
