本装置は、管路内にセンサーユニットを通すことにより、管路の真直度や位置を測定することができる。
主にアースアンカー工事で地中に挿入埋設された外管の真直度の計測や、埋設物直下での自在ボーリング工法のロッドの位置計測に使われている。
１．アンカーエ法における外管の曲がり測定。
２．自在ボーリング工法におけるロッドの曲がり測定。
３．土壌改良工法における管路の曲がり測定。
４．液状化対策工法における管路の曲がり測定。
５．先進、探査などのボーリング孔の曲がり測定。
６．埋設管（上下水、通信、電力、ガスなど）の曲がり測定。
７．土中障害物の位置測定。
８．集水管の曲がり測定。
９．凍結管の曲がり測定。

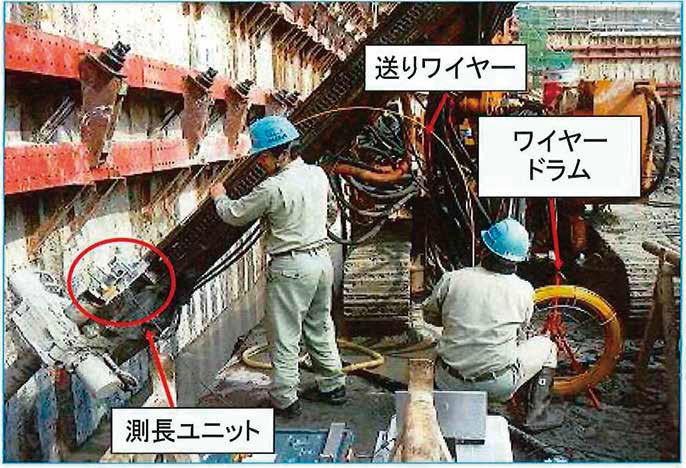

本システムはパソコンと測長コントローラー、センサーユニット、測長ユニット、送りワイヤーで構成されている。
１．各機器がコンパクト、軽量なため現場での操作が簡便。
２．電源ケーブルがないため、計測中ノイズなどの影響を受けない。
３．センサーユニットのケーシングは防水構造。
４．センサーユニットの外径が細いため、小口径管の測定が可能。
５．現場で簡単に管路位置データをパソコン画面で表示可能。
６．センサーユニットの挿入、引き戻し速度は任意。
７．測定要員は操作員１名、補助員１名。

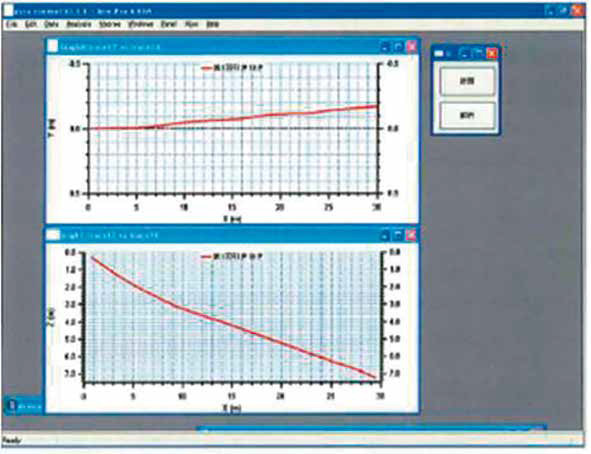

パソコンの画面は管路長30m、左曲がり0.2m、深さ7.3m、平面図（Ｘ-Ｙ）、垂直断面図１（Ｘ-Ｚ）が表示される。
| ネモナビ（タイプH） | |
| 測定範囲 | 水平士45度以内 |
| 測定精度 | 士3/1000（測定距離50ｍ） |
| センサーユニット | 外径φ48㎜、長さ600㎜、重量２㎏ |
| 測定データ出力 | CSV形式 ファイル出力 |
| ネモナビ（タイプV） | |
| 測定範囲 | 鉛直方向 |
| 測定精度 | 士3/1000（測定距離50ｍ） |
| センサーユニット | 外径φ48㎜、長さ700㎜、重量３㎏ |
| 測定データ出力 | CSV形式 ファイル出力 |
