アーチ・ドレン/サイド・ドレン|トンネル補修補強工|ニホン・ドレン株式会社

アーチ・ドレン標準タイプ

アーチ・ドレン標準タイプ

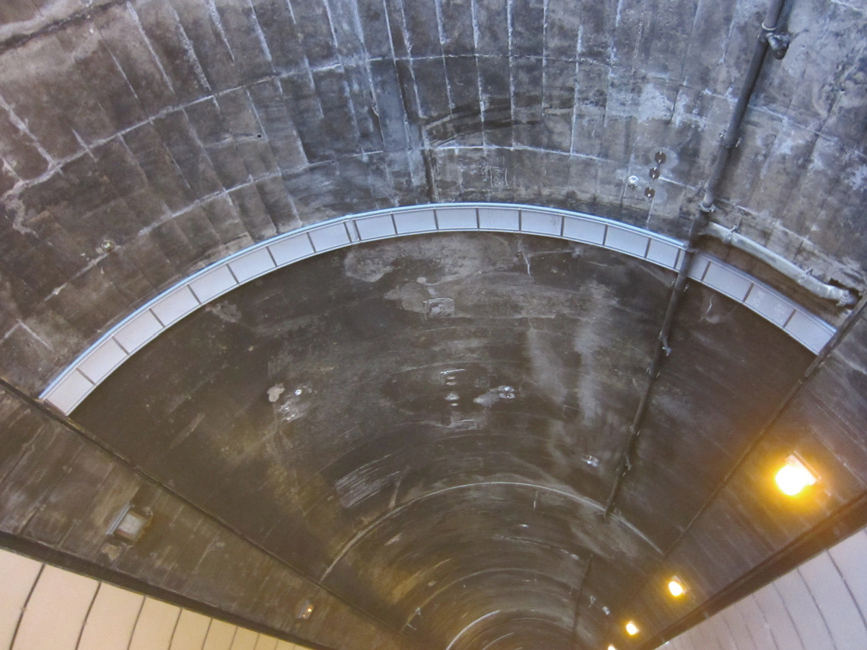

アーチ・ドレン 施工現場(笹子トンネル)

アーチ・ドレン 施工現場(笹子トンネル)





アーチ・ドレン

NETIS登録番号:(旧)KK-120043-VE

「アーチ・ドレン」は、トンネル、地下構造物、建築物などの施工ジョイントやクラックからの漏水を排水処理する難燃性、耐衝撃性のあるプラスチック製導水樋である。
アーチ・ドレンは、ひび割れなどの劣化部分を覆い、水の浸出を遮断することができる。
豊富なサイズ、種類により、どのような漏水にも適用できる。
強固な構造であるため、導水空間の閉塞がなく、設置面に均等に加圧密着することができ確実に止水する。
また、NEXCO基準(小片剥落対策工)ネット系・樋系工法に適合している。


特長
  1. 衝撃に強い
    アクリル変性PVC製でポリカーボネートやFRPに匹敵する強度を持っている。
  2.
    1.衝撃に強い


  3. 軽い
    比重は鉄の1/6。FRPと比べても4/5の軽さで、運搬、取り扱いが容易である。
  4.
    2.軽い


  5. 熱に強い
    コーナー部 JIS規格合格品(V- 0 級)
    導水部 UL規格認定材(94・V- 0 級)、鉄道車両用材料燃焼試験難燃性合格
  6. 冷気に強い
    衝撃強度があるため、寒冷地でも破損することがない。
  7. 自然に強い
    耐候性に優れており、屋外においても長時間使用できる。
  8. 薬品に強い
    耐水性、耐酸性、耐アルカリ性に強く、化学薬品に対して優れている。




サイド・ドレン

NETIS登録番号:KK-150047-VE
特長
  1. スプリングライン等の水平方向からの漏水対策に最適。
  2. 必要に応じてレールの取り付けが可能



橋梁伸縮ジョイント部排水装置

橋梁伸縮ジョイント部排水装置

レール取付例

レール取付例

特長2




「アーチ・ドレン/サイド・ドレン|トンネル補修補強工|ニホン・ドレン株式会社」の資料請求はこちらから

ニホン・ドレン株式会社 メーカーの製品一覧 >

住所 〒 910-2166 福井県福井市小路町4-12-1 TEL 0776-41-3725 FAX 0776-41-3455
HP https://www.n-drain.co.jp/

積算資料(単価情報)

掲載価格の条件 >
品名 規格
水平導水樋材 サイド・ドレン S 導水幅44mm
水平導水樋材 サイド・ドレン S カバーTYPE 導水幅44mm
水平導水樋材 サイド・ドレン L 導水幅94mm
水平導水樋材 サイド・ドレン L カバーTYPE 導水幅94mm
水平導水樋材 サイド・ドレン S 防寒TYPE 導水幅44mm 断熱材(厚さ10mm)含む
水平導水樋材 サイド・ドレン L 防寒TYPE 導水幅94mm 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD030 標準TYPE 導水幅300mm グレイ色
線導水樋材 アーチ・ドレン AD030 標準TYPE 導水幅300mm 透明色
線導水樋材 アーチ・ドレン AD030 耐寒TYPE 導水幅300mm グレイ色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD030 耐寒TYPE 導水幅300mm 透明色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD030 鉄道TYPE 導水幅300mm グレイ色
線導水樋材 アーチ・ドレン AD030 鉄道TYPE 導水幅300mm 透明色
線導水樋材 アーチ・ドレン AD021 標準TYPE 導水幅210mm グレイ色
線導水樋材 アーチ・ドレン AD021 標準TYPE 導水幅210mm 透明色
線導水樋材 アーチ・ドレン AD021 耐寒TYPE 導水幅210mm グレイ色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD021 耐寒TYPE 導水幅210mm 透明色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD021 鉄道TYPE 導水幅210mm グレイ色
線導水樋材 アーチ・ドレン AD021 鉄道TYPE 導水幅210mm 透明色
線導水樋材 アーチ・ドレン AD026 標準TYPE 導水幅260mm グレイ色
線導水樋材 アーチ・ドレン AD026 標準TYPE 導水幅260mm 透明色
線導水樋材 アーチ・ドレン AD026 耐寒TYPE 導水幅260mm グレイ色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD026 耐寒TYPE 導水幅260mm 透明色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD026 鉄道TYPE 導水幅260mm グレイ色
線導水樋材 アーチ・ドレン AD026 鉄道TYPE 導水幅260mm 透明色
線導水樋材 アーチ・ドレン AD036 標準TYPE 導水幅360mm グレイ色
線導水樋材 アーチ・ドレン AD036 標準TYPE 導水幅360mm 透明色
線導水樋材 アーチ・ドレン AD036 耐寒TYPE 導水幅360mm グレイ色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD036 耐寒TYPE 導水幅360mm 透明色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD036 鉄道TYPE 導水幅360mm グレイ色
線導水樋材 アーチ・ドレン AD036 鉄道TYPE 導水幅360mm 透明色
線導水樋材 アーチ・ドレン AD046 標準TYPE 導水幅460mm グレイ色
線導水樋材 アーチ・ドレン AD046 標準TYPE 導水幅460mm 透明色
線導水樋材 アーチ・ドレン AD046 耐寒TYPE 導水幅460mm グレイ色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD046 耐寒TYPE 導水幅460mm 透明色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD046 鉄道TYPE 導水幅460mm グレイ色
線導水樋材 アーチ・ドレン AD046 鉄道TYPE 導水幅460mm 透明色
線導水樋材 アーチ・ドレン AD056 標準TYPE 導水幅560mm グレイ色
線導水樋材 アーチ・ドレン AD056 標準TYPE 導水幅560mm 透明色
線導水樋材 アーチ・ドレン AD056 耐寒TYPE 導水幅560mm グレイ色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD056 耐寒TYPE 導水幅560mm 透明色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD056 鉄道TYPE 導水幅560mm グレイ色
線導水樋材 アーチ・ドレン AD056 鉄道TYPE 導水幅560mm 透明色
線導水樋材 アーチ・ドレン AD066 標準TYPE 導水幅660mm グレイ色
線導水樋材 アーチ・ドレン AD066 標準TYPE 導水幅660mm 透明色
線導水樋材 アーチ・ドレン AD066 耐寒TYPE 導水幅660mm グレイ色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD066 耐寒TYPE 導水幅660mm 透明色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD066 鉄道TYPE 導水幅660mm グレイ色
線導水樋材 アーチ・ドレン AD066 鉄道TYPE 導水幅660mm 透明色
線導水樋材 アーチ・ドレン AD076 標準TYPE 導水幅760mm グレイ色
線導水樋材 アーチ・ドレン AD076 標準TYPE 導水幅760mm 透明色
線導水樋材 アーチ・ドレン AD076 耐寒TYPE 導水幅760mm グレイ色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD076 耐寒TYPE 導水幅760mm 透明色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD076 鉄道TYPE 導水幅760mm グレイ色
線導水樋材 アーチ・ドレン AD076 鉄道TYPE 導水幅760mm 透明色
線導水樋材 アーチ・ドレン AD096 標準TYPE 導水幅960mm グレイ色
線導水樋材 アーチ・ドレン AD096 標準TYPE 導水幅960mm 透明色
線導水樋材 アーチ・ドレン AD096 耐寒TYPE 導水幅960mm グレイ色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD096 耐寒TYPE 導水幅960mm 透明色 断熱材(厚さ10mm)含む
線導水樋材 アーチ・ドレン AD096 鉄道TYPE 導水幅960mm グレイ色
線導水樋材 アーチ・ドレン AD096 鉄道TYPE 導水幅960mm 透明色
