NETIS登録番号: KT-210052-A

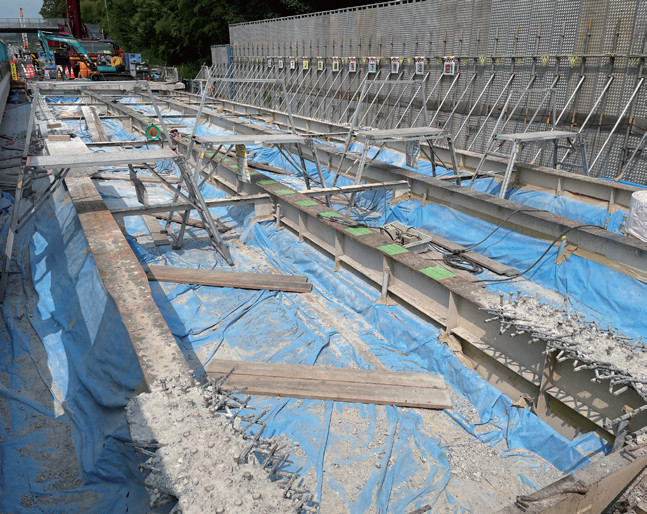

現場切断施工の状況

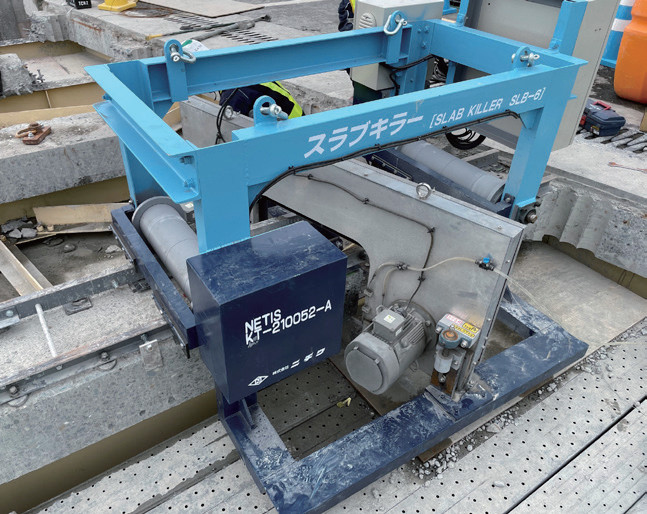

現場切断施工の様子
試験施工の様子
概要

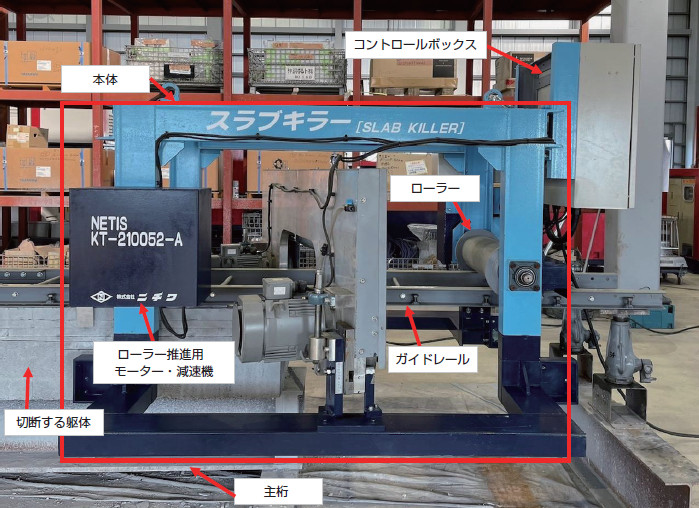

スラブキラーは、バンドソーを用いて既設橋梁のコンクリート床版や横ずれ防止金具を主桁上で同時に水平切断する、自走式の切断機である。
従来は主にワイヤーソーイングで対応していたが、本技術の活用により、切断速度が向上し、省力化が可能となるため、経済性の向上と工期の短縮を図ることができる。
橋梁解体工事や、劣化損傷したコンクリート床版張替工事に対してその効果を発揮する。
特長
- 自動切断
切断中の機械操作は不要なため、安全である。

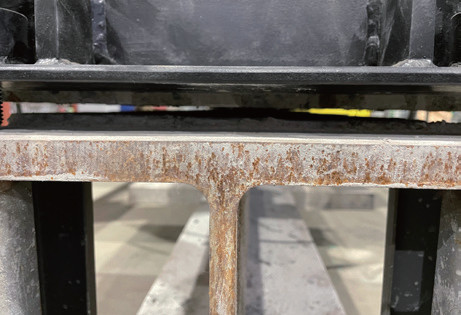

- 水平切断
刃物にバンドソーを採用。
切れ曲がりで桁を傷つけることがない。
- 切断速度
バンドソーは切断対象物への当たり面積が0.7㎜と少ないため、ワイヤーソーよりも速く切断できる。
●期待される効果
- バンドソーを用いた自走式の自動切断装置のため、切断速度が向上し、工程の短縮が図れる。
- バンドソーを用いた自走式の自動切断装置のため、切断時の操作がなくなり省人化が可能で、経済性と施工性の向上が図れる。
- バンドソーを切断装置本体に納めた構造により、防護設備が不要となるため、施工性の向上が図れる。
- 薄いバンドソーを採用したことで、切断時に生じる粉塵が減少するため、周辺環境への影響抑制が図れる。
●技術のアピールポイント
従来工法は、切断時に人手と時間を要し、ワイヤーが破断するリスクに備え防護設備が必要という課題があった。
本技術では、切断速度が向上し、省人化が可能となり、また、防護設備が不要となるため、経済性と安全性の向上と工程の短縮が図れる。
改良点
- ジャッキアップ治具
切断が終わった部分を浮かせる作用を生むことで、刃物への負荷の軽減を実現。
矢の打ち込みが容易になり、作業者の身体的負担を軽減する。
- スロープ
ブロックごとにセットしておくことで、バンドソーの交換時間が大幅に短縮され、クレーンを使用する必要がなくなった。
適用範囲
- 適用可能な範囲
床版幅550㎜以下…SLB650㎜以下…SLBX
ハンチを含む床版厚さ400mm以下…SLB
450㎜以下…SLBX
- 特に効果の高い適用範囲
コンクリート床版を有する合成桁橋。
