「PAジョイント®」は欧州生まれの埋設型伸縮装置。
耐久性に優れた特殊合成樹脂を採用しており、ホイールトラッキング試験において重交通基準の十数倍の耐久を証明している。
2022年度より材料の国産化に成功し、養生時間の短縮（３時間：23℃想定）および価格の低廉化を実現していることから、より幅広いシーンで使用が可能となった。
●耐久性
ポリウレタン系合成樹脂の採用により従来型特殊合材に比べ伸縮性能が各段に優れているのみならず、国内のホイールトラッキング試験においても、重交通基準の十数倍という高い耐久性が確認されている。
●静粛性
埋設型の特長である静粛性は、本体を常温で流し込み、コテ仕上げにより平坦に施工できるため従来型埋設型伸縮装置よりはるかに向上している。
●止水性
型枠を組めばいかなる形状にも施工でき、地覆も同じ素材で対応可能なため止水性も万全。
●耐震性
主剤が特殊樹脂であり、360度方向に伸縮性能を有することから、鉛直方向の動きにも追従するため、耐震性能にも優れている。
●汎用性
横目地のみならず縦目地、斜め目地にも対応可能なため、今まで埋設型が選択できなかった箇所にも設置可能。

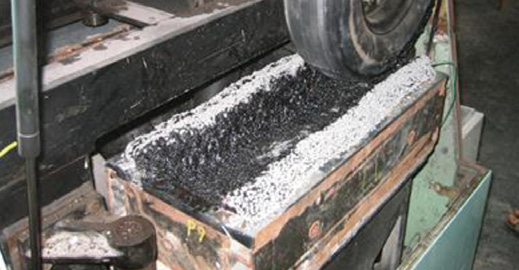

従来型特殊合材装置の場合
摂氏60度、100サイクル後３cmに達する極度のわだち掘れが発生。

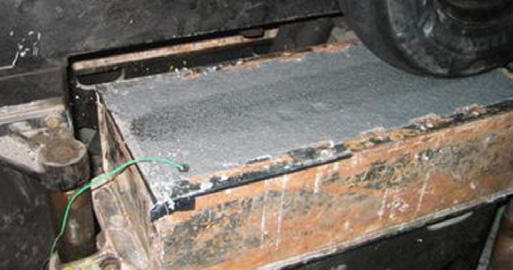

PAジョイント®の場合
摂氏60度、30,000サイクル後でもわだちや変形がまったく生じない。
| PAタイプ | 最大伸縮量 | 最大設計遊間幅 | 施工幅 | 遊間プレート幅 | 遊間プレート厚 |
| PA20 | 20㎜ | 40㎜ | 280㎜ | 100㎜ | ９㎜ |
| PA30 | 30㎜ | 65㎜ | 320㎜ | 130㎜ | |
| PA40 | 40㎜ | 90㎜ | 350㎜ | 160㎜ | |
| PA60 | 60㎜ | 110㎜ | 390㎜ | 190㎜ |
※標準施工厚：50mm、アングル：50mm × 40(35)mm × t6 × 2
※上記以上の伸縮量・遊間幅にも対応可能。詳細は問い合わせのこと
| 試験項目 | 単位 | 基準値 | 測定値 | 試験法 | |
| ホイールトラッキング | 回転/㎜ | 軽中交通 | 重交通 | 52,500 | B003 |
| 800以上 | 3,000以上 | ||||
| チェーンラベリング | ㎠ | 1.9未満 | 0.23 | B002 | |
| すべり抵抗 | BPN | 60以上 | 69 | S021-2 | |
| 試験項目 | 回数 | 供試体温度 | 結果 | 試験法 | |
| 連続試験 | 6,000回 | 15℃ | 損傷なし | NEXCO試験法437 | |
| 圧縮試験 | 15回 | 60℃ | |||
| 引張試験 | 15回 | -10℃ | |||
| 水張り止水試験 | ー | 任意 | 漏水なし | ||
