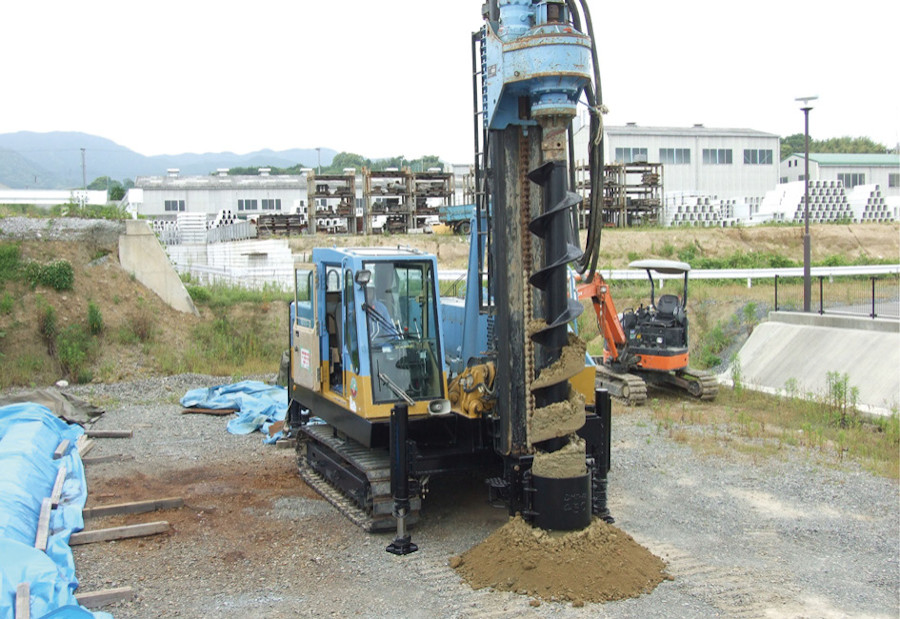

スーパーロックEXα掘削状況（完全乾式）

概要

杭工事や土留工事に伴う硬質地盤および岩盤の掘削工法では、従来大口径ボーリング工法が一般的であり、多くの実績を残してきた。
しかし現在では、環境問題への取り組みを始め、徹底的なコスト削減にさらなる努力が求められている。

乾式掘削方式の「スーパーロックEXα工法」は、環境に優しい施工を主眼として開発されたもので、従来の泥水掘削方式による地下水汚染や、それに伴う住環境への影響、事業損失、産業廃棄物の発生および処理などの抑制を実現する。
同時に、無駄を徹底的に省き、工期短縮・コスト削減にも貢献することができる。

特長

経済性・工期短縮・環境保全に対応する先行掘削の技術
完全乾式工法であり汚泥が発生しない
掘削方法は、油圧オーガによる掘削・圧入工法
排出ガス対策型および超低騒音型機械を使用し、打撃は行わない
土留工事（Ｈ鋼打設等の先行掘削）・本設の杭打ち工事（先行掘削・プレボーリング等）に使用し、岩盤掘削が可能である
ブレーカー等が使えない場所の岩盤掘削にも有効

技術の効果

泥水循環作業および孔内洗浄工程の省略で工期短縮
汚泥が発生しないため産業廃棄物の処理費が削減できる
クローラ式（ラバーキャタピラ）で道路損傷なく移動時間を短縮し、道路片側時間規制等にもスムーズに対応できる

適用範囲

スーパーロックEXα施工機は20t級・35t級の２種類で、両機とも先端根固め（グラウト注入）が可能。

［最大掘削深度および掘削径］
　20t級：Ｌ＝10m　φ350～φ550
　35t級：Ｌ＝20m　φ450～φ800

［掘削可能岩盤］
　20t級：岩盤等級区分　軟岩Ⅱ　※φ350のみ中硬岩
　35t級：岩盤等級区分　中硬岩　※φ700以下のみ中硬岩

従来工法との比較

硬質岩盤の掘削において従来採用されてきた大口径ボーリング工法やダウンザホールハンマ工法などは、公共工事費の削減や道路事情による通行規制、工期、地域住民による苦情等に多くの課題があった。

「スーパーロックEXα工法」は、こうした問題を解決するのに有効な工法である。

工法比較表

工法名		大口径ボーリング工法	スーパーロックEXα工法	ダウンザホールハンマ工法
施工機械		ボーリングマシン（30kw）	専用機（20t級）	移動式クレーン25t（A工法）
汚泥・産廃		×	○	○
騒音・振動		○	○	×
工期		×	○	△
掘削能力		軟岩・硬岩	軟岩・中硬岩	軟岩・硬岩
施工単価	明細	H型鋼300 L=7m	H型鋼300 L=7m	H型鋼300 L=7m
	土質条件	土3m・レキ1m・軟Ⅰ1m・軟Ⅱ2m	土3m・レキ1m・軟Ⅰ1m・軟Ⅱ2m	土3m・レキ1m・軟Ⅰ1m・軟Ⅱ2m
	施工日数	1.76日／本	0.25日／本	0.77日／本
	金額	￥421,949 ／本（汚処別）	￥265,031 ／本	￥320,854 ／本
総合評価		×	○	△
