既存杭撤去工　AK2カッター工法／AKカッター工法｜構造物とりこわし工｜株式会社ハンシン建設

施工写真
施工写真

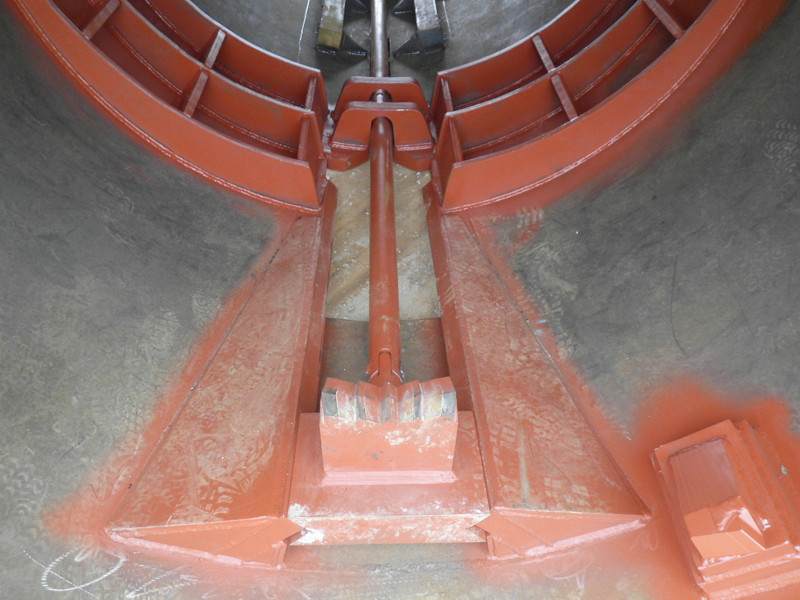

刃先・形状
刃先・形状
操作パネル
操作パネル



概要

全周回転掘削機の大きな回転力を利用して、地中にある既存杭を安全な長さ・重量で撤去する工法である。

ファーストケーシングの内面に装着した傾斜スライドレールと水平刃が、ロッドを介して油圧により上下に動かすことにより、水平刃を既存杭にくい込み、ケーシングが回転することで既存杭の鉄筋が切断される。

切断後は、従来通りハンマーグラブにより掴み出し、一連の作業を繰り返し行うことで既存杭の全長を地中から撤去する。
●AK2カッター工法 特許第4106374号
●AKカッター工法 特許第7041428号・特許第7041429号・特許第7057981号



特長

  1. 既存杭を自由な位置で切断できる。
  2. チゼルの自由落下に伴う振動・騒音が低減される。
  3. 安全な重量で杭塊を取り出せる。
  4. 既存杭の状態に左右されずに撤去できる。



適応範囲

ケーシング径（㎜） 撤去径（㎜）
φ1200 φ600以下
φ1500 φ900以下
φ2000 φ1000 ～1400
φ2500 φ1500 ～1800

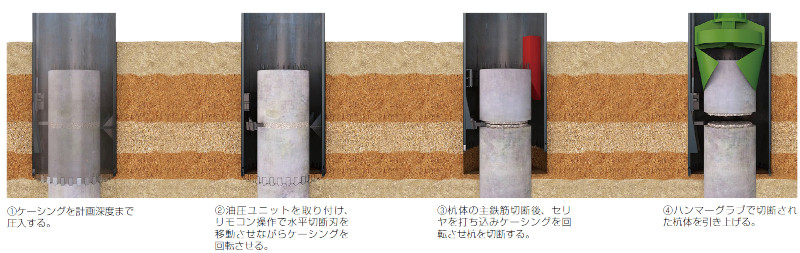

施工方法
