GNSアンカー工法｜外壁改修工事｜全国ビルリフォーム工事業協同組合

建設技術審査証明番号：BL-064

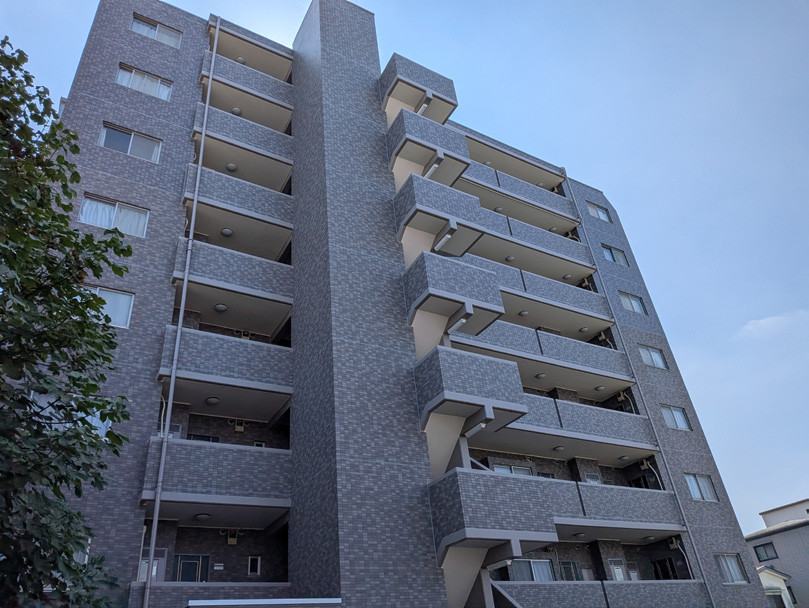

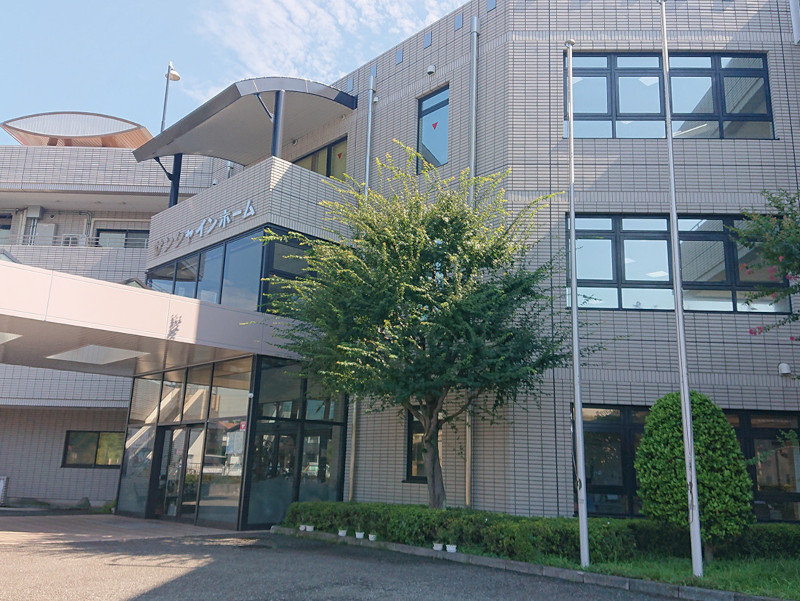

施工事例

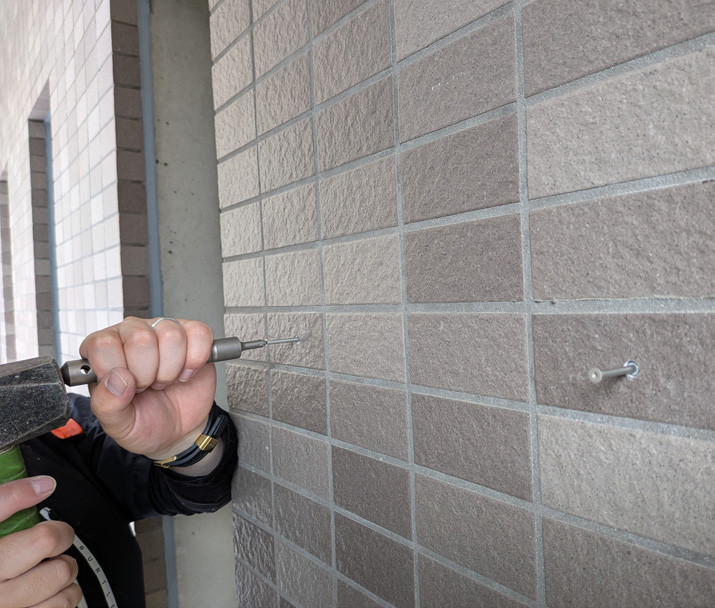

GNSアンカー打込み作業

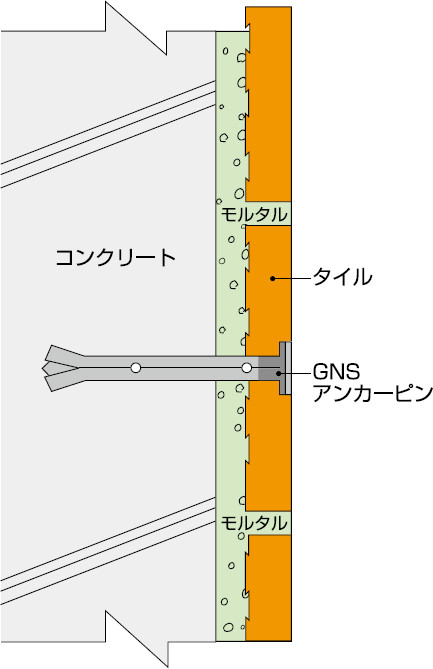

施工断面図

概要

新築時の外装タイルは、張り付けモルタルと目地材の強度で十分な付着力があるが、使用する材料の経年劣化と地震時等の荷重負荷により、付着力が減退しタイルが落下する危険性が高まる。
タイル落下による第三者事故が発生した場合、建物の所有者や管理者に賠償責任が発生し、建物の所有者・管理者は対策を検討する必要がある。

GNSアンカー工法は、アンカーピンで外壁タイルを固定することで外壁タイルの落下を防止する工法である。
専用のステンレス製アンカーピンで既存タイル中央部を全面均等に留めることにより、外壁面全体の落下を防止する。
既存タイルを留めるため、陶片浮きタイル・下地浮きタイルの張替えや外壁タイルの部分張替えをする必要がほぼないため、色合い等の意匠性の低下を起こさず、建物の価値を損なわない。

特長

建物新築時と外装タイルの意匠性が変わらない
タイルに打ち込むアンカーピン頭部を既存タイル色に焼付塗装するため、外観がほぼ変わらない。
長期耐久性に優れる
アンカーピンはSUS304相当で耐食性に優れ、また外装タイルとコンクリート躯体とを16本/㎡または９本/㎡で繋ぐため、長期にタイル落下を防止する（期待耐用年数50年）
建物が持つ価値の低下を防ぐ
外装タイルの張替えが少ないため、既存タイルの色味・風合いが変わらず、建物が持つ価値を棄損しない。
騒音・埃・臭気が少ない工事
既存タイルを剥がさないので騒音も少なく、またアンカー用の穿孔は音の少ない「静音ドリル」を使用するため、作業時の騒音が約1/10に低減。
居住者・利用者に配慮した施工が可能。
建設技術審査証明取得
一般財団法人ベターリビングによる証明を取得。
BL審査証明－064号

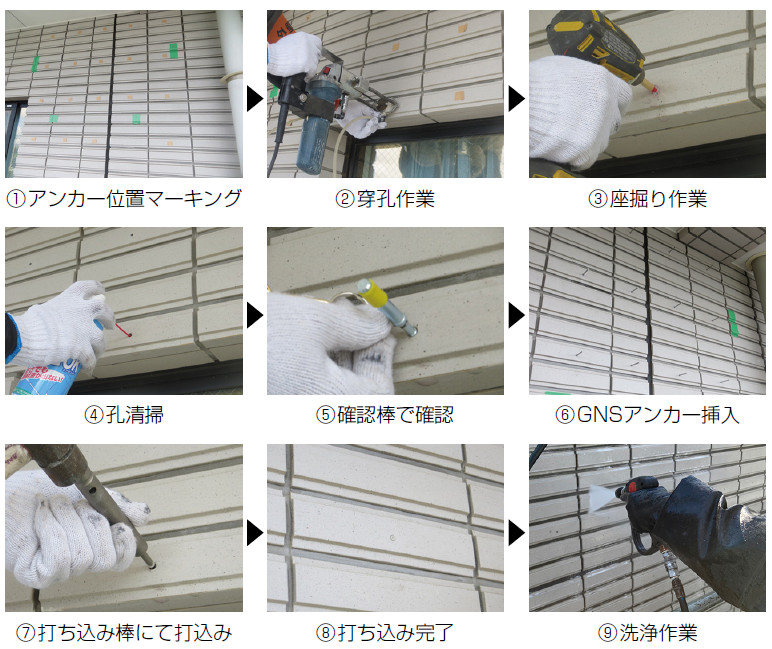

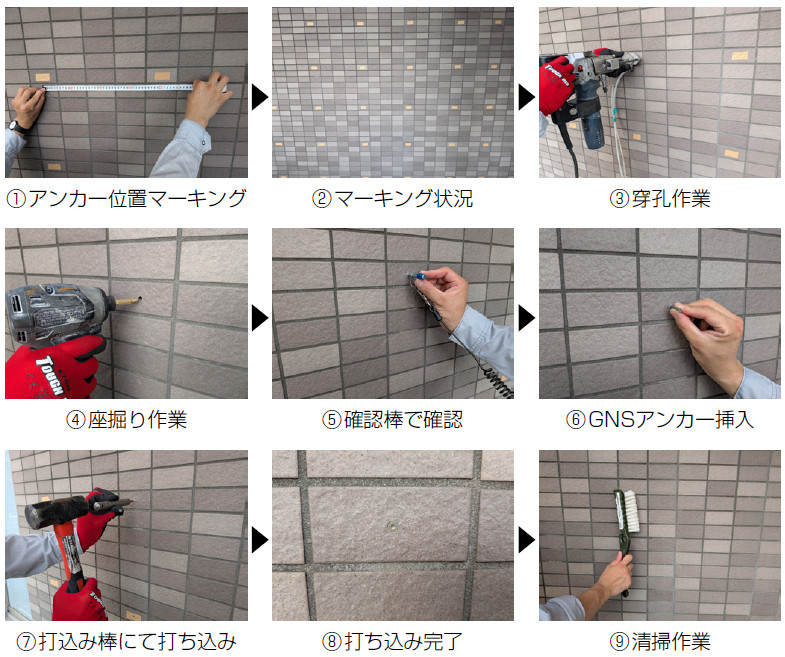

施工手順

GNSアンカーピン割付図

「GNSアンカー工法｜外壁改修工事｜全国ビルリフォーム工事業協同組合」の資料請求はこちらから

全国ビルリフォーム工事業協同組合メーカーの製品一覧 >

住所〒 108-0014 東京都港区芝5-26-20 建築会館6F TEL 03-3454-4371 FAX 03-3454-4377
HP https://www.jbr-gns.com/

積算資料（単価情報）

掲載価格の条件 >

品名	規格	単位	公表価格(税別)
GNSアンカー工法	50角タイル45×45mm GNS535R 9本/m2仕様	ｍ２	9,200円
GNSアンカー工法	50角タイル45×45mm GNS550R 9本/m2仕様	ｍ２	9,700円
GNSアンカー工法	50角タイル45×45mm GNS570R 16本/m2仕様	ｍ２	17,300円
GNSアンカー工法	50二丁タイル45×95mm GNS535R 9本/m2仕様	ｍ２	9,200円
GNSアンカー工法	50二丁タイル45×95mm GNS550R 9本/m2仕様	ｍ２	9,700円
GNSアンカー工法	50二丁タイル45×95mm GNS570R 16本/m2仕様	ｍ２	18,200円
GNSアンカー工法	小口平タイル60×108mm GNS550R 16本/m2仕様	ｍ２	17,100円
GNSアンカー工法	小口平タイル60×108mm GNS570R 16本/m2仕様	ｍ２	18,200円
GNSアンカー工法	二丁掛タイル60×227mm GNS550R 16本/m2仕様	ｍ２	17,100円
GNSアンカー工法	二丁掛タイル60×227mm GNS570R 16本/m2仕様	ｍ２	18,200円
GNSアンカー工法	50角タイル45×45mm GNS535R 16本/m2仕様	ｍ２	15,200円
GNSアンカー工法	50角タイル45×45mm GNS550R 16本/m2仕様	ｍ２	16,300円
GNSアンカー工法	50二丁タイル45×95mm GNS535R 16本/m2仕様	ｍ２	16,000円
GNSアンカー工法	50二丁タイル45×95mm GNS550R 16本/m2仕様	ｍ２	17,100円

価格の適用
施工規模(ｍ２):300以上。
