官庁営繕事業におけるBIM試行－長野第１地方合同庁舎設計業務における活用と施工段階に向けて－｜建設情報クリップ

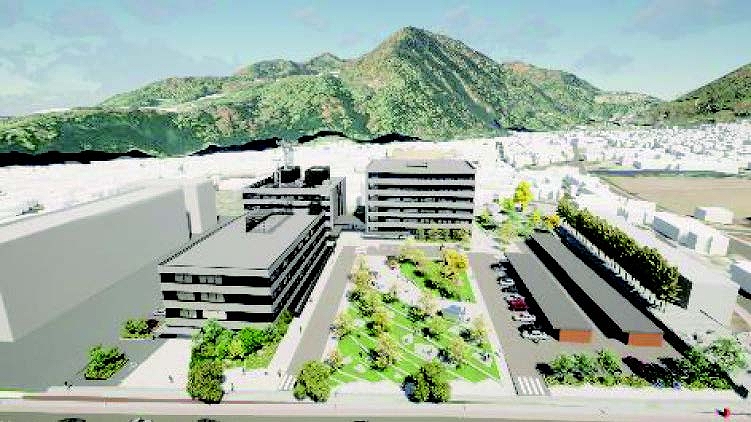

図-1 長野第１地方合同庁舎（仮称）
３棟整備後のイメージパース
（左奥：Ａ棟、右奥：Ｂ棟、
左手前：Ｋ棟）

図-2　建築可能範囲のマスモデルでの可視化

図-3　各室性能表のイメージ（一部）

図-4　ある属性情報に関する色分け図

図-5　風環境シミュレーション

図-6　インフラ情報の可視化

図-4　ある属性情報に関する色分け図

図-8　地盤情報の可視化

図-9　柱リスト図のイメージ
（上：従来の表現、下：BIM連携考慮の表現）

⑥発注者へのBIMを用いた設計内容の説明など
【目標】
打合せ時の3Dモデル活用、クラウドシェアリングによるモデルの共有・指摘事項の確認を行う。

【実施内容】
基本計画段階では、各棟の配置検討に当たって、VRを用いた確認を行い、見え方を確認した。

基本設計、実施設計段階の受発注者の打合せなどでは、BIMモデルから作成したパースなどで設計内容を確認した。
入居官署に対しても、合意形成の円滑化のため、BIMモデルや動画を併用し、基本設計内容、実施設計内容の説明を行った。

また、本業務では受注者から提案のあった有償ビューア（クラウド）を用いている。
これにより、受注者がクラウド上にアップロードしたBIMモデルを発注者が自席のPCから確認できる環境が構築されている。
このビューアには「指摘事項」という機能があり、クラウド上のモデルに対して受発注者間で設計内容の確認などを行うことができる。



以下に今回の試行による効果・課題などについて、実務担当者としての個人的見解、感想を記載する。

・［効果］BIMモデル3Dビューの活用による効率化
審査用図面を発注者が確認する際に、従来は２次元図面から想像力を働かせて読み取る必要があった３次元形状について、3DビューでBIMモデルを確認することで空間の理解が早まり、効率的に審査できると考える。

例えば、外構の高低差が大きい敷地の場合、外構からの建物の見え方について、従来の２次元図面では配置図、外構図などの図面の外構地盤高さを基に外からの執務室の見え方を想像し、外からの視線を気にする室であれば外部建具のガラスの仕様を建具表などで確認するなどしている。

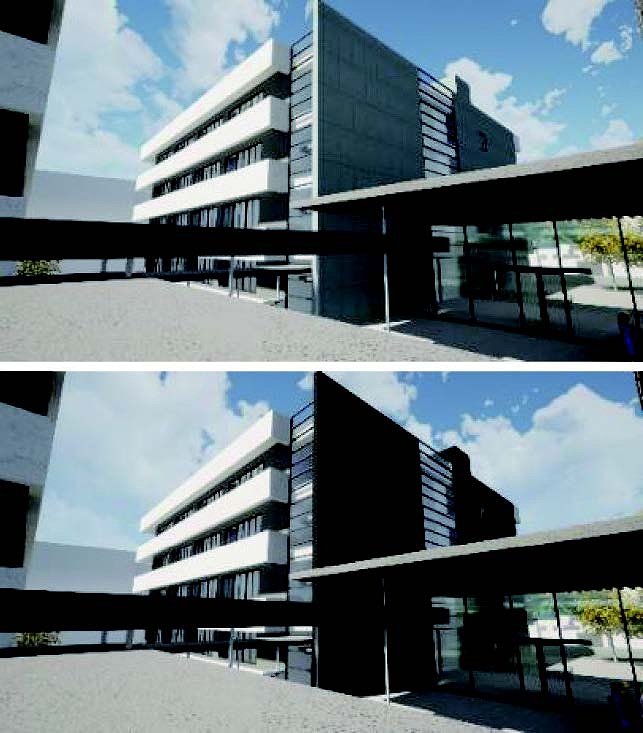

これがBIMであれば、図-13のように、外構からの見え方は3Dビューで一目瞭然であり、ガラスの仕様も右クリックで属性情報を確認することで速やかに確認できる。


・［課題］設計・確認方法がある程度マニュアル化される内容の確認
設計・確認方法がある程度マニュアル化される内容で、かつBIMの機能を用いることで確認が効率化される場合があると考えられる。
また、ドライエリアなどの落下の危険性がある部分の確認の場合、２次元図面に比べて、図-14のような3Dビューの方が直感的に「危険」と感じやすいと考えられる。
BIMモデルを活用することで、経験がなくても直感的に空間を把握しやすくなり、効率的に図面の確認ができると考えられる。


例えば、地下ピットの防水範囲の確認に当たって、BIMモデル上で、ピットなどの空間オブジェクトに対して「止水性」という属性情報を付与する。
また、ピットなどの壁オブジェクトに対しても「防水」という属性情報を付与する。
これらの属性情報の有無を色塗り図などで可視化できるようにすることで、空間オブジェクトと壁のそれぞれの属性情報で止水性【有】・防水【有】の色塗り図を出力すれば防水範囲が正しいかの確認が可能と考える。


・［課題］複数図面にまたがる情報の確認
複数図面にまたがる情報の確認は、BIMモデルの作り方やビューの切り方をあらかじめ指定しておくことで、効率的な確認が可能と考えられる。

例えば、遮音が求められる室の建具にガラリやフロートガラスが入っていないか確認する場合、従来は平面図、建具表などを見比べ確認する必要がある。
もしBIMモデルを3Dビューで見る時に建具オブジェクトの窓・ガラリの有無と部屋オブジェクトの遮音区画の有無を確認できるようにあらかじめ指定しておけば、一目で確認が可能になると考える。


・［課題］設計プラン決定経緯などの確認への活用
「指摘事項」機能は有償ビューア特有のものであるが、設計プラン決定経緯などの確認に活用できる可能性があると考える。
営繕部の設計業務では、入居官署へのヒアリング内容を基本的には一つのExcelデータで管理しており、実施設計段階での審査用図面の確認の際に、Excelと図面を見比べながらヒアリング内容を満たしているか確認している。

例えば、このExcelデータのヒアリング内容を設計受注者がモデルに指摘事項として登録する。
発注者は作成された指摘事項をクリックすることで、ヒアリング内容とモデルを一目で確認ができる。
ヒアリング内容が反映されていれば「完了」（指摘事項を承認して終了）を押すことで記録として残る。

これにより、従来Excelと図面を行ったり来たりしながら確認していた行為が、モデル上で指摘事項のボタンクリックだけとなり確認作業が効率化されると考えられる。
一度確認した内容は記録として残るため、いつでも確認することが可能となる。
Excelデータの内容を最初にモデルに入力する作業は増えるが、業務全体としては効率化する可能性があると考えられる。



長野第１地方合同庁舎のＡ棟（仮称）は、令和４年11月現在、工事発注手続き期間中である。
工事の発注に当たって、建築工事では、発注者情報要件として「長野第１地方合同庁舎Ａ棟（仮称）建築工事にかかるEIR（発注者情報要件）」（以下、長野施工EIR）を現場説明書に添付している。

以下、長野施工EIRの概要について紹介する。



長野施工EIRは、長野第１地方合同庁舎Ａ棟（仮称）建築工事の施工に係るBIM活用に関して発注者として求める要件を示すものである。

長野施工EIRの構成は以下のとおり。

1. 目的
2. 基本的事項
2.1 BEP（BIM実行計画書）の提出
2.2 BIMデータの作成
2.3 BIMデータ等の提出
3. BIM活用の対象項目とその目的など
4. データの共有
5. 参考
5.1 発注者のBIMデータ閲覧等環境
5.2 参照資料

長野施工EIR におけるBIM 活用の対象項目
本工事においてEIRに記載している BIM活用の対象項目、目的などを以下に示す。

なお、BIM活用の対象項目は、工事受注者による自主的な取り組みを【推奨】する項目としている。
【推奨】項目についてもBEPに何らかの記載（「対応しない」「対応予定」「対応未定」「○○の方針で実施」など）を求めることとしているが、記載することによる履行の義務は生じないものとしている。


①施工計画、施工手順などの検討【推奨】
施工計画、施工手順などの検討を行い、施工に関わる者の理解を促進するなどし、事業の円滑化を図ることを想定している。

②干渉チェック【推奨】
干渉チェックを行い、施工の手戻りを防止するなどし、事業の円滑化を図ることを想定している。

③デジタルモックアップ【推奨】
内外装についてBIMモデルを用いて、監督職員への承諾に先立ち、事前に確認を行い、合意形成の円滑化を図ることを想定している。

④３次元による建物内観、外観（一部）の提示・調整【推奨】
スイッチ・コンセントなどの位置や外観の色調について、監督職員への承諾、現地での色決めに先立ち、事前に発注者・入居官署にビューアで説明し、合意形成の円滑化を図ることを想定している。

⑤中間ファイルの活用【推奨】
設計者から提供する図面情報について、設計BIMモデルから書き出した2Dデータを専門工事業者への情報伝達に活用し、事業の円滑化を図ることを想定している。


工事受注者への引き継ぎについては本業務において現在検討途中である。

建築BIM推進会議の成果などを取り入れることも視野に検討している。
例えば、建築BIM推進会議の部会２「BIMモデルの形状と属性情報の標準化検討会」の成果物として「BLCJ構造標準」（構造設計業務で必要な属性項目と、その際に使いやすい属性項目名称を整理したもの）が公表されている。
このBLCJ構造標ac準と設計BIMモデルの属性情報との対応表
（マッピングテーブル）を作成することで工事受注者にとってBIMモデルが活用しやすくなると考えている。



本稿では、長野第１地方合同庁舎の設計業務におけるBIM試行の実施内容、効果・課題など、施工段階における活用検討について紹介した。

長野第１地方合同庁舎の設計業務におけるBIM活用による効果・課題等や設計BIMの施工段階への引き継ぎについては、建築BIM推進会議の動向も注視しながら、引き続き検討してまいりたい。











【出典】

---

建設ITガイド 2023
特集2 建築BIM
