外壁タイル剥落防止15年保証工法　EVERGUARD SG-KGK15工法｜外壁改修工事｜一般社団法人機能性外壁改修工業会

施工事例

施工断面図

概要

EVERGUARD SG-KGK15工法は、劣化部のみの補修工事では実現できなかった潜在的な“浮き”に対処する予防保全の考え方を取り入れ、タイル張り外壁面全体で剥落工事を防止する工法である。

ステンレス製の専用アンカーピンにてタイル･張付けモルタル層を躯体に固定し、塗膜強度が高く耐久性に優れた、透明度の高い特殊1成分形ウレタン樹脂でタイル面を被膜することで、既設タイル壁の風合いを極力損ねることなく、剥落を防止する。
過去の実績をもとに、剥落防止15年保証を実現した。

特長

抜群の塗膜性能と耐久性
UR都市機構の外壁複合補修工法の要求性能試験にすべて合格。

項目	判定基準	EVERGUARD SG
コンクリート躯体に対するアンカーピンの引抜き試験	1,470Ｎ以上	3,171Ｎ
複合補修層に対するアンカーピンの引抜き試験	1,470Ｎ以上	3,701Ｎ
複合補修層の接着強度試験	0.7N／㎟	4.8Ｎ／㎟
複合補修層の補強効果確認（面外曲げ）試験	曲げ強度が490Ｎもしくは変位が30㎜で破断しないこと	変位30㎜以上
温冷繰り返しに対する耐久性試験	0.5Ｎ／㎟	1.4Ｎ／㎟

複合補修層の補強効果確認(面外曲げ)試験

温冷繰り返しに対する耐久性試験

振動に強い
タイル張り仕上げ層との層間が浮いているコンクリート試験体表面に、EVERGUARD SG工法を施工した試験体と施工しない試験体を作製し、東日本大震災相当の負荷を掛けて振動実験を行った。
工法を施工した試験体は、面でタイルの剥落を防止したため、剥落を起こさなかった。

未施工

EVERGUARD SG工法を施工

燃焼広がりを抑える
高層マンションにおける火災事故の報道により、有機材料を用いた外壁塗材の燃焼性への関心が高まっている。
ファサード試験の結果、EVERGUARD SG工法を施工した試験体とタイルを露出させた試験体では、ほぼ燃焼の広がりに違いは無いことが確認された。

試験体

試験体記号	試験体仕様	剥落防止工法の有無	仕様名
A	モルタル下地	有	SG-1
B	コンクリート直張	有	SG-3
C	コンクリート直張	無	ー

試験体記号	A	B	C

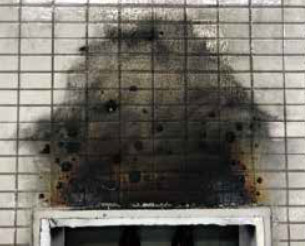

延焼状況

試験体A～Cの表面に延焼は見られなかった。
また、EVERGUARD SG工法の浮き面積は、燃焼面積とほぼ一致した。

「外壁タイル剥落防止15年保証工法　EVERGUARD SG-KGK15工法｜外壁改修工事｜一般社団法人機能性外壁改修工業会」の資料請求はこちらから

一般社団法人機能性外壁改修工業会メーカーの製品一覧 >

住所〒 107-0051 東京都港区元赤坂1-2-7 赤坂Kタワー7F TEL 03-6434-7481 FAX 03-6434-7792
HP https://www.kgk-wall.jp/

積算資料（単価情報）

掲載価格の条件 >

品名	規格	単位	公表価格(税別)
EVERGUARD SG-KGK15工法	透明樹脂系タイル張り仕上げ外壁複合改修工法(直張り・先付け可)	ｍ２	22,700円

価格の適用
施工規模(ｍ２):300以上。

製品の詳細に戻る

最終更新日：2024-03-25
