PSP（Pipe Screw Press）工法とは、低空頭、または狭隘部など特に施工が難しい現場でも対応できる鋼管回転圧入方式工法である。

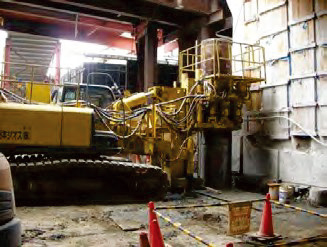

既設構造物などで、空頭制限のある現場でも高さ5mあれば、鋼管圧入や場所打ち杭、地中障害撤去の施工ができる。
鋼管径は用途に合わせたφ600~1500mmまで対応可能である。

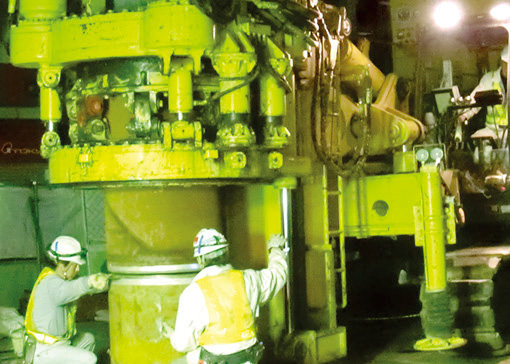

鋼管杭（エアージェット併用）工事
障害撤去工事
| 1号機（型式 PSP-100） | PSP-100低空頭鋼管回転・圧入機-仕様 | ||
 |
最大圧入力 | 711.5KN (72.6tf） | |
| 引抜力 | 1055.5KN （107.7tf） | ||
| 鋼管ｸﾗﾝﾌﾟ力 | 1,433.7KN （146.3tf） | ||
| 油圧ﾓｰﾀｰ | 2容量型4台 | ||
| 速度 減速機能力 |
低速 | 高速 | |
| ﾄﾙｸ | 50tf・m | 25tf・m | |
| （34.3Mpa） | |||
| 回転数 | 3.0rpm | 6.0rpm | |
| （424L/min） | |||

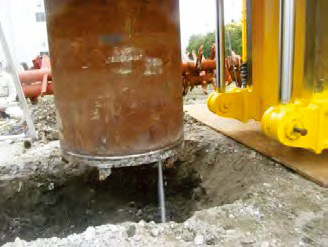

鋼管圧入時（φ600～φ1,000対応）

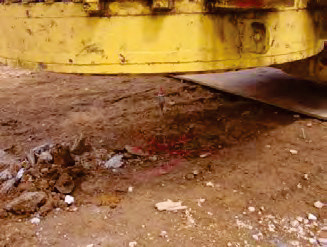

障害撤去時（φ1,000対応）
| 2号機（型式 PSP-150） | PSP-150鋼管回転・圧入機-仕様 | ||
 |
最大圧入力 | 1195.6KN (122tf） | |
| 引抜力 | 1969.8KN （201tf） | ||
| 鋼管ｸﾗﾝﾌﾟ力 | 5468.4KN （558tf） | ||
| 油圧ﾓｰﾀｰ | 2容量型4台 | ||
| 速度 減速機能力 |
低速 | 高速 | |
| ﾄﾙｸ | 126tf・m | 63tf・m | |
| （29.4MPa） | |||
| 回転数 | 0.7rpm | 1.4rpm | |
| （220L/min） | |||

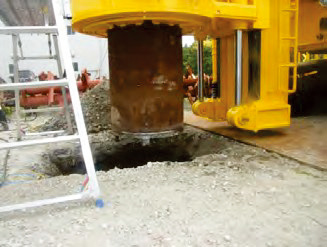

鋼管圧入時（φ1000～φ1,500対応）
障害撤去時（φ1000～φ1,500対応）

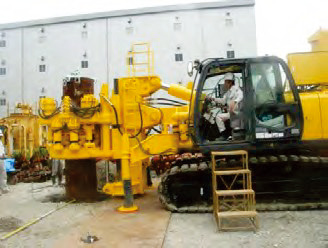

| 3号機（型式 PSP-120） | PSP-120鋼管回転・圧入機-仕様 | ||
 |
最大圧入力 | 591.9KN (60.4tf） | |
| 引抜力 | 905.5KN （92.4tf） | ||
| 鋼管ｸﾗﾝﾌﾟ力 | 3116.4KN （318tf） | ||
| 油圧ﾓｰﾀｰ | 2容量型4台 | ||
| 速度 減速機能力 |
低速 | 高速 | |
| ﾄﾙｸ | 62.2tf・m | 31.1tf・m | |
| （29.4MPa） | |||
| 回転数 | 3.5rpm | 7.0rpm | |
| （220L/min） | |||
鋼管圧入時（φ600～φ1,200対応）
障害撤去時（φ1,000～φ1,200対応）

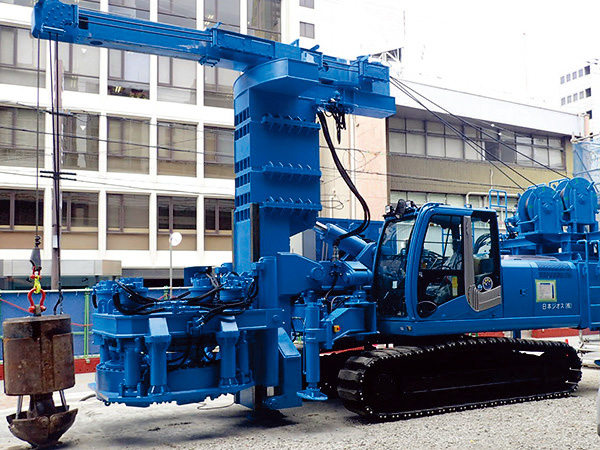

| 4号機（型式 PSP-120） | PSP-120鋼管回転・圧入機-仕様 | ||
 |
最大圧入力 | 566.4KN (57.8tf） | |
| 引抜力 | 965.9KN (98.5tf） | ||
| 鋼管ｸﾗﾝﾌﾟ力 | 3116.4KN （318tf） | ||
| 油圧ﾓｰﾀｰ | 可変容量型4台 | ||
| 速度 減速機能力 |
低速 | 高速 | |
| ﾄﾙｸ | 62.2tf・m | 7.8tf・m | |
| （34.3MPa） | |||
| 回転数 | 3.3rpm | 22.0rpm | |
| （424L/min） | |||
鋼管圧入時（φ600～φ1,200対応）
障害撤去時（φ1,000～φ1,200対応）
