NETIS登録番号：KT-210028-VE

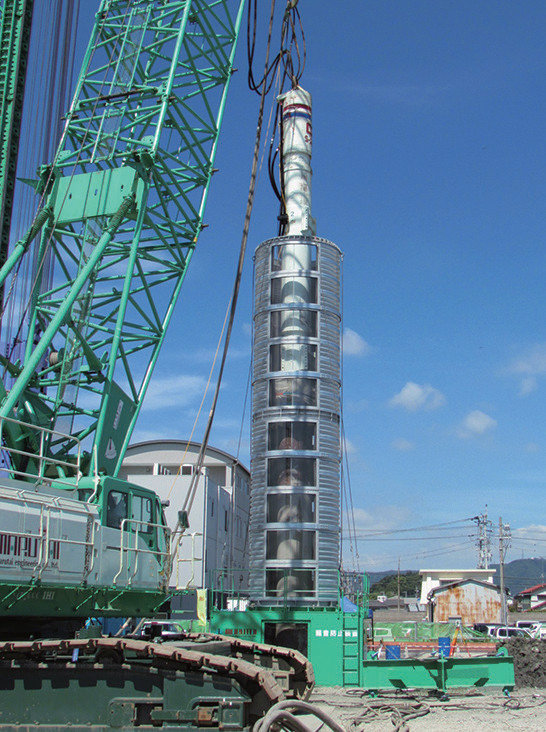

エコハウス「おとなし君」Ⓡ

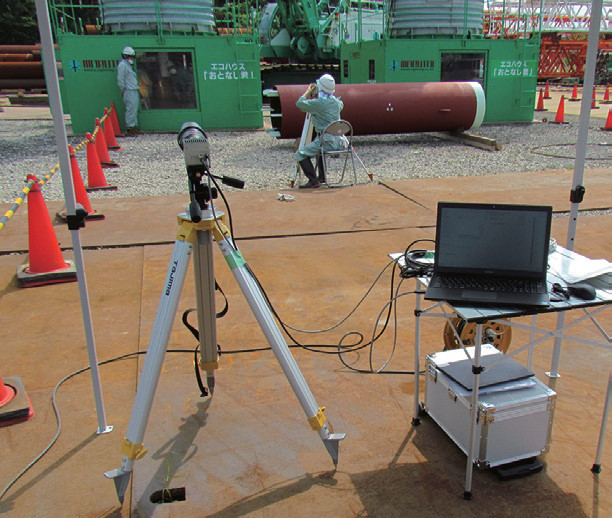

IT施工管理装置の使用状況

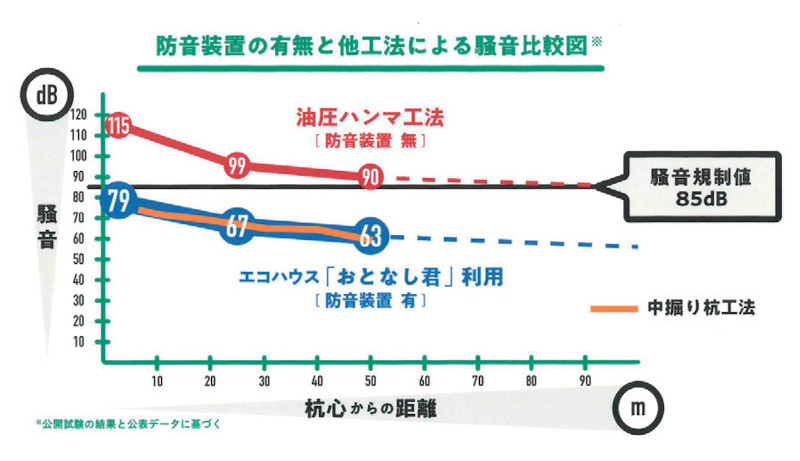

騒音比較図

概要

油圧ハンマを用いた鋼管杭の打撃工法は、施工効率が高く、排土を伴わない点で環境への影響も比較的少ない工法として広く知られている。
しかし施工時に発生する大きな打撃音が課題となり、市街地での適用は難しく、低騒音を特長とする中堀り工法などに置き換えられてきた。

丸泰土木が開発した騒音防止装置エコハウス「おとなし君」Ⓡは、打撃音の低減に効果が確認され、市街地でも制約を受けずに打撃工法による打ち止めを可能にしている。

特長

高い騒音低減効果
騒音防止効果は30dB。
杭心から４～７m離れた地点で、騒音規制法の基準値85dBをクリア。
市街地や環境規制下の現場でも施工が可能。
簡単な設置・撤去
総重量16t、クレーンで一括据え付けが可能。
設置時間はわずか10分、電源も不要。
撤去も容易で、効率的な施工を実現。
内部の視認性
窓から装置内部を外部確認でき、レベルによる深度計測のみならず、IT施工管理装置による打ち止め管理も可能。
優れた施工性
３分割輸送が可能で、組み立て・解体は半日程度。
安定度も高く、基準風速30ｍ/sに対して転倒安全率1.5を確保。
施工実績
国土交通省、地方自治体などの公共工事実績が大多数を占め40件。

効果・適用範囲

・中堀り杭工法では施工困難な大径・長尺杭工事もバイブロハンマを併用することにより適用可能。
・実績現場では、大がかりな補助工法は不要となり、経済性向上・工期短縮を達成。
鋼管杭：外径φ1500㎜以下。
※大型化によりφ2500㎜用も開発済み。

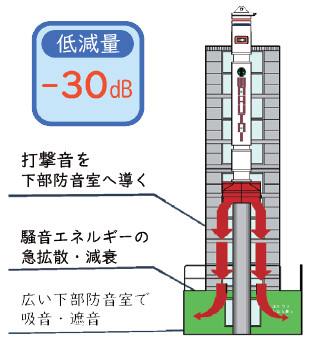

仕組み

本製品は油圧ハンマを覆う上下二室構造。
打撃音は上部防音室が下部防音室に導く。
急拡大する下部防音室で音を減衰させ、内部の吸音材（軟質ウレタンフォーム）と鋼板製の遮音材で効果的に低減する。
従来の防音カバーとは一線を画す、高性能な防音装置である。

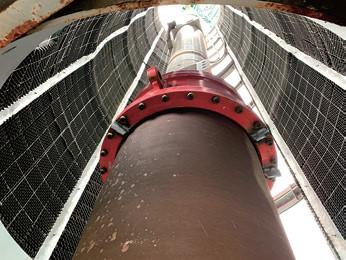

上部防音室内部

下部防音室内部

受賞歴・評価

・特許庁特許第6585755号「杭打機用防音装置」取得（2019年９月）
・国土交通省 NETIS登録（KT-210028-VE、2021年６月）
・国土交通大臣「国土技術開発賞創意開発技術賞」受賞（2023年８月）
・国土交通省推奨技術に認定（2024年度）
・新技術積算基準類が国土交通省直轄工事などで適用された（2025年度）
