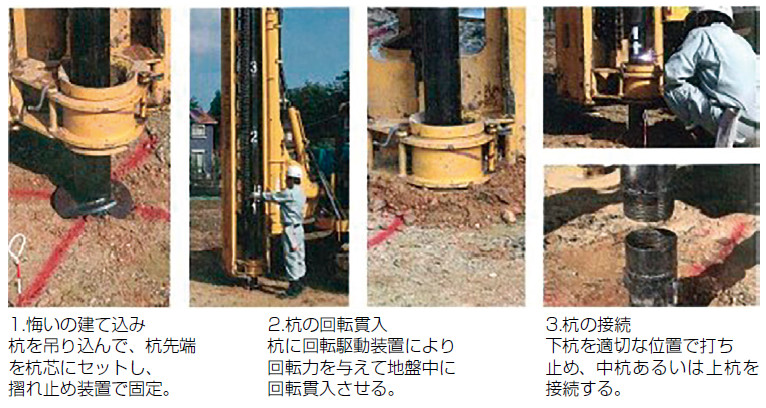

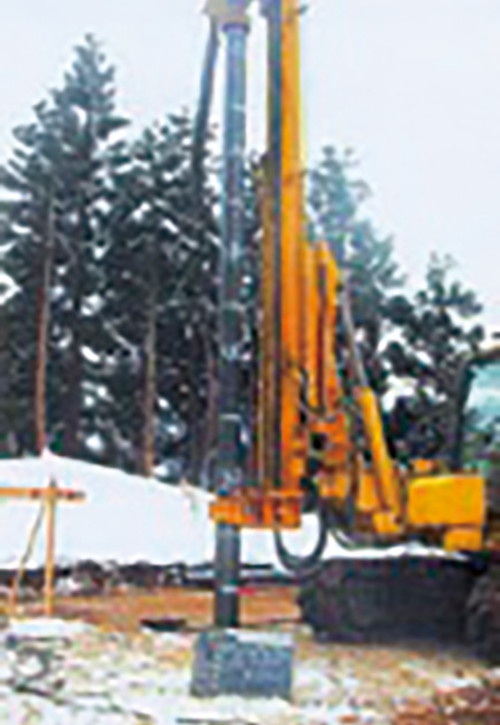

施工事例1

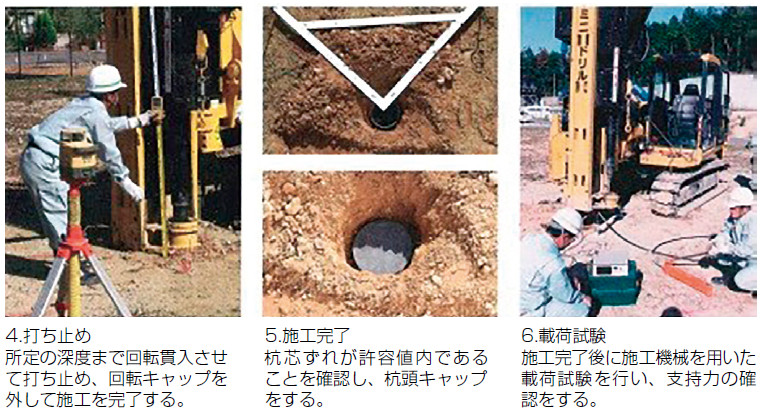

施工事例2

SMD杭

概要

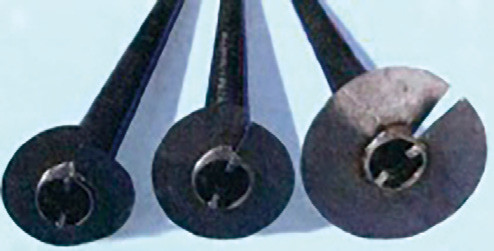

SMD杭工法は、杭先端部の外周に杭径の２倍から３倍程度の大きさの螺旋翼（外翼）を取り付けた鋼管杭を、右回転により回転貫入させる工法である。
杭頭部に回転トルクを与え無排土の状態で回転貫入する。

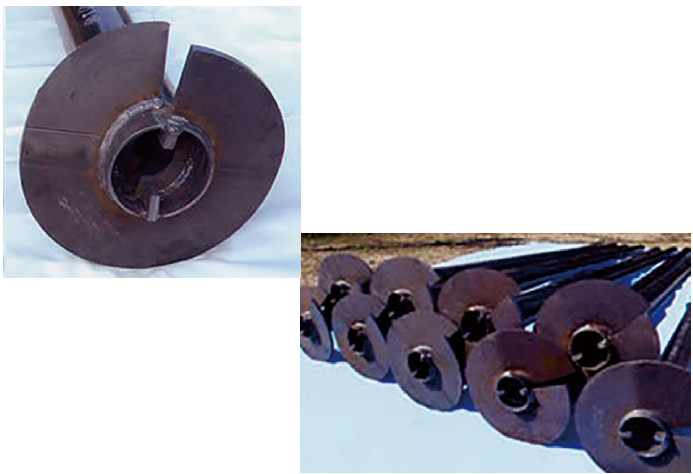

また、杭先端部の管内は開端で、鋼管内に螺旋翼（内翼）が取り付けられ、完全閉塞の場合とほぼ同等の支持力を実現する構造である。

本工法は低騒音・低振動での施工が可能で、地質改良工法や先端根固め工法などのセメントミルクを使用しないため排土処理が一切不要である。
このため、掘削土や泥水などが発生しない環境に優しい工法である。

SMD杭工法は、新たに2サイズ（89.1、101.6㎜）の径種を追加し新認定を取得

砂質地盤（礫質地盤を含む）認定番号 TACP-0218、0220、0222、0224
粘土質地盤　認定番号 TACP-0219、0221、0223、0225

3倍翼

Ｄ	tw	Dw	tow
89.1	4.5	267.3	12
101.6	4.5	304.8	12
114.3	4.5	364.3	12
	6.0
139.8	4.5	419.8	12
	6.0
165.2	4.5	465.2	12
	6.0

2.5倍翼

Ｄ	tw	Dw	tow
89.1	4.5	222.8	12
101.6	4.5	254.0	12
114.3	4.5	286.3	12～19
	6.0
139.8	4.5	349.8	12～19
	6.0
165.2	4.5	415.2	12～22
	6.0
	7.0
190.7	5.0	476.7	19～22
	6.0
	7.0
216.3	6.0	561.3	19～25
	7.0
	8.0
267.4	6.0	669.4	19～25
	8.0
	9.0

2倍翼

Ｄ	tw	Dw	tow
89.1	4.5	178.2	12
101.6	4.5	203.2	12
114.3	4.5	264.3	12～16
	6.0
139.8	4.5	319.8	12～16
	6.0
165.2	4.5	365.2	12～19
	6.0
	7.0
190.7	5.0	405.7	16～22
	6.0
	7.0
216.3	6.0	446.3	16～22
	7.0
	8.0
267.4	6.0	527.4	19～22
	8.0
	9.0

D：鋼管杭直径㎜
tw：鋼管杭肉厚㎜
Dw：外翼径㎜
tow：外翼板厚㎜
※図表は代表的な仕様

特長

ハイクオリティー
杭先端部に杭径の２～３倍の外翼を装備した鋼管杭を使用し、先端Ｎ値６以上の粘土質・砂地盤に適応。
杭打ち止め時に地盤を乱すことがなく高い支持力を発揮。
エコロジー
地上部に産業廃棄物となる建設発生土を一切出さない回転貫入方式のため二次公害の心配がない。
また、施工機械も小型のため住宅密集地でも近隣に威圧感を与えない。
ローコスト
施工機械や杭のサイズも非常にコンパクトで、持ち運びや施工性に優れ、ローコストに直結する工期短縮を実現。
