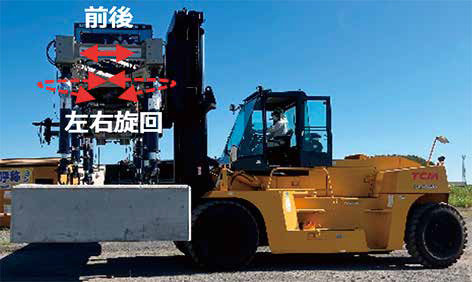

フォークリフトに装備する床版設置装置

フォークリフトに装備する床版設置装置

概要

現在、高速道路などのリニューアル工事で実施されている床版取替工事では、新設床版の設置にクレーンや専用架設機を使用しているが、施工条件によってはこれらの重機が使用できない箇所がある。
そこで、重量物を高速に運搬することが可能な「フォークリフト」に着目し、フォークリフトに装備可能な新設床版設置用装置を開発した。

今回開発した装置の機能や施工速度を確認するため、実橋と同等な模擬床版を用いた実大実験を実施し、本装置を使用した床版設置時間はクレーンを用いた時間と比べて同等もしくは優れていることを確認した。

フォークリフトに装備可能な床版設置用装置

フォークリフトに装備可能な床版設置用装置

装置概要

大型クレーンや大規模な架設機が不要となり、床版設置用仮設備がコンパクト。
新設床版はフォークリフトで運搬可能なため、床版仮置き箇所の制約はない。
新設床版設置装置はリモコン操作で微調整可能。所定の位置に高速、かつ正確に設置が可能。

特長

床版設置調整機能
左右旋回（±4.8°）、前後（±100㎜）、左右※、上下（シリンダー機能による）の８軸調整が可能となり、床版を所定位置に正確かつ高速に設置可能。
リモコン操作
床版位置調整時の本装置の操作は、リモコン操作で実施。作業箇所から離れた場所で安全に作業を行える。
省人化
床版設置担当者が本装置を操作することができるため、設置作業者を削減できる。
運搬時の安全性
新設床版設置用装置は、フォークリフトのフォークと油圧シリンダーで固定され、走行時や急ブレーキなどの緊急時でも本装置の脱落はない。

リモコン操作
リモコン操作（タブ
レット）で、６軸（左
右旋回・前後・上下）
の調整が可能。

リモコン操作
リモコン操作（タブ
レット）で、６軸（左
右旋回・前後・上下）
の調整が可能。

床版設置調整機能

床版設置調整機能
左右旋回（±4.8°）、前後（±100㎜）、左右※、上下（シリンダー機能による）の８軸調整が可能。

フォーク脱落防止機構
油圧シリンダーにより、フォークをクロロプレンゴムで挟むことで、走行時等の脱落はない。
※ 左右（スライド機能）は、フォークリフト本体機能
