クリスタルジュエリー工法｜橋梁補修補強工｜クリスタルジュエリー工法協会

NETIS登録番号：CB-220023-A

ブラックライトの照射により塗り残しを防止

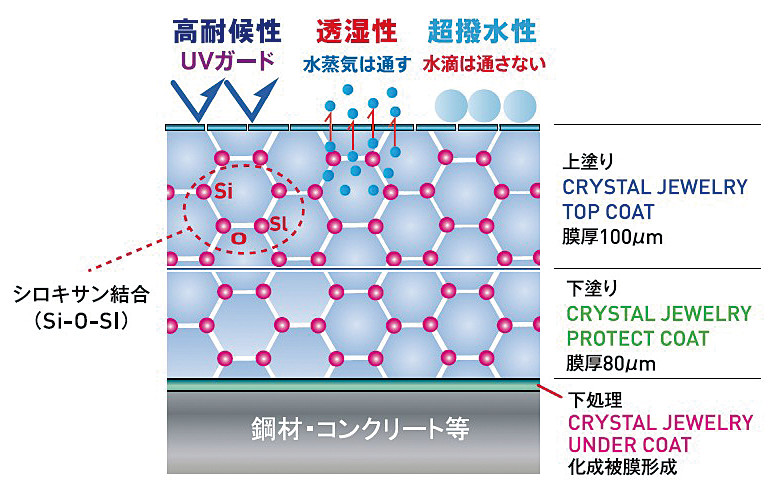

塗膜構造図

概要

再腐食の進行を抑制する、耐塩害性に優れた防食塗装工法。
最短２日で施工可能で、腐食の多い桁端部や支承部にも３種ケレン程度の素地調整で長期防食効果が期待できる。

・特許取得：第6954570号
・商標番号：第6548292号
・建設技術展2023近畿　審査委員特別賞

特長

腐食の抑制
腐食しにくく、また腐食が進行しても侵食を抑制する。
鋼材、ゴム、コンクリート面に施工が可能なため、鋼材腐食を生じやすい他部材との境界部の防食にも適している。
視認性の確保
透明性樹脂塗料により視認性を確保し、正確な目視点検を実現。
劣化・変状の早期発見と経過観察が可能。
ヒューマンエラーの抑制
ブラックライトを当てることにより各層が異なった色を発色するため、工程管理が容易になる。
また１液型のためヒューマンエラーを抑制できる。
LCCの削減
優れた防食の性能と維持管理の簡略化等により、ライフサイクルコストを削減する。

本工法により得られる効果

飛来塩分や塩化カルシウムの蓄積に耐えられる、遮塩性に優れた塗膜を形成するため、耐塩害性が向上する。
施工時に特殊機械を使用する必要がないため、施工業者の確保が容易となり人手不足問題を軽減できる。
ゴム面に施すことによりオゾン劣化を抑制し、支承ゴムの耐久性が向上する。
変形追随性に優れるため、コンクリートがひび割れを生じた際に追随しコンクリートの中性化を予防する。
透明塗膜を形成するため、施工後に下地の劣化状況を目視確認することが可能。
点検時の生産性向上や維持管理の簡略化に寄与する。

防食性

JIS H 8502、JIS K 5600複
合サイクル試験（120サイクル）
を行い、３種ケレン程度の素地調
整で溶射相当の防錆性能を発揮。

耐候性

JIS K 5600キセノンランプ法
を用いた促進耐候性試験（2000
時間）を行い、光沢保持率100%
を発揮し期待耐久年数100年を
確保。

変形追随性

変形追随性試験にてJIS K
6251 NRゴムおよびCRゴムに
塗布した試験体を250%×５回
以上引っ張り、割れや剥がれを
認めず。

耐オゾン性

オゾン劣化試験にてJIS K
6251 NRゴムおよびCRゴムに
塗布した試験体を96時間オゾン
を当て、割れや剥がれを認めず。

主な適用箇所

支承（鋼材・ゴム）、桁端部、橋台コンクリート部、鋼橋脚部根巻、桁部・フランジ等の上塗り塗膜後のオーバーコート等

施工実績

国土交通省７件、都道府県13件、市町村16件、民間その他５件
※2024年７月現在

クリア塗装時の問題解決に寄与

クリア樹脂塗料は色が透明のため、きちんと塗装できているのかを目視で確認することが難しいという課題があった。
これに対し、本工法ではブラックライトを照射することで塗膜が蛍光色へと変化するため、塗装時に塗膜を目視で確認することができる（ブラックライトを消すと透明色に戻る）。

また、従来のクリア樹脂塗料の「何回塗ったのか分かりづらい」という点についても、本工法では各層が違う色に変化するため塗り忘れを抑制でき、施工性や工程管理の作業性が向上する。

●ブラックライト照射有無による見え方の違い

●各工程による色の違い

施工手順

①沓座清掃工

②素地調整工

③下処理工

④下塗り工

⑤上塗り工

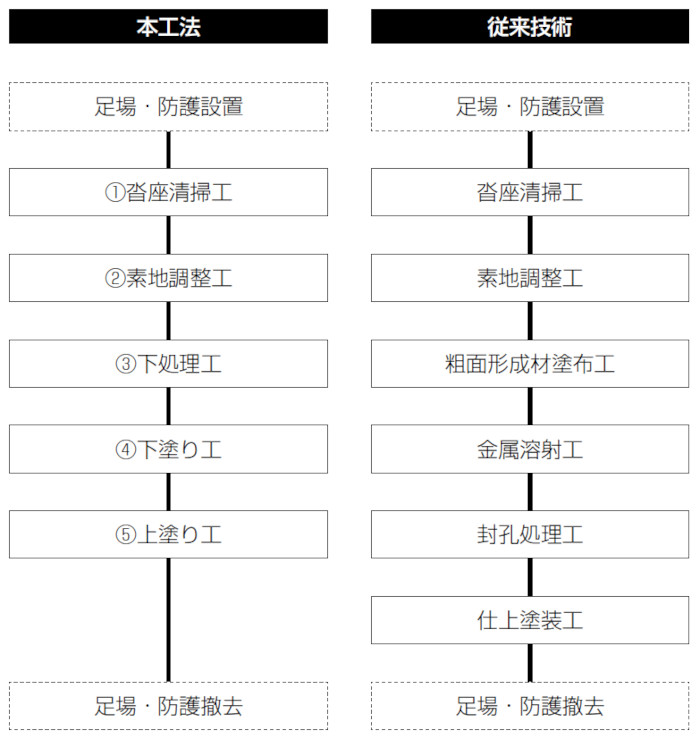

●従来技術との施工手順の比較

製品規格

製品名	［下処理工］ CRYSTAL JEWELRY UNDER COAT 浸透性錆進行抑制型蛍光防水処理材	［下塗り工］ CRYSTAL JEWELRY PROTECT COAT 耐塩害性防錆防水型蛍光クリア樹脂塗料下塗	［上塗り工］ CRYSTAL JEWELRY TOP COAT 耐塩害性防錆防水型蛍光クリア樹脂塗料上塗
容量	0.15kg / 0.45kg	0.45kg / 1.50kg / 13.5kg	0.45kg / 1.50kg / 13.5kg
荷姿	1液型	1液型	1液型
塗布量/乾燥膜厚	0.10kg / 0μm	0.15kg / 80μm	0.20kg / 100μm
塗装間隔	2時間 10日以内	3時間 30日以内	乾燥養生24時間以上
色相	乾燥被膜：透明 (乳白色液状、ブラックライト発色：赤色)	乾燥被膜：透明 (乳白色液状、ブラックライト発色：黄緑色)	乾燥被膜：透明 (乳白色液状、ブラックライト発色：青色)
