ELIOS 3（ドローンを活用した橋梁点検技術）｜ブルーイノベーション株式会社

非GNSS環境でも安定した飛行が可能なドローン「ELIOS 3」を活用して狭小空間や暗闇の中でも安全な点検が可能となる技術である。従来は橋梁点検車で対応していたところの施工性・安全性を向上させるものであり、桁下の高い橋梁や橋梁下部構造のほか、上下水道の管路内、埋設配管などの点検作業の効率化が可能である。

カテゴリ：構造物調査
NETIS登録番号：KK-250014-A

電子カタログ概要

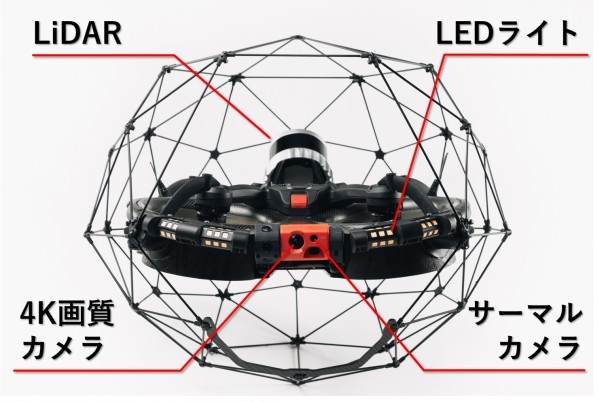

「ELIOS 3（Flyability社製）」は、高解像度カメラとLiDARセンサー※を搭載し、非GNSS環境下でも安定飛行するドローンである。リアルタイムで映像・位置情報・３Ｄデータを取得でき、現場で管きょ内部の状態を監視することが可能。操縦者は地上から操作するため安全確保に寄与するとともに、点検作業の効率向上を実現する。下水道管点検の他、屋外の橋梁点検技術にも活用可能である。 ※レ...

電子カタログを見る >

類似技術に対する優位性

新規性	点検作業員が近接目視で点検を行っていたところを、非GNSS環境でも対応できるドローンにより近接カメラ撮影を可能にした点。ドローンには球体ガードがあることで安全に対象物に近接することが可能である。
品質性	4K画質の映像で従来の目視点検と変わらない品質である。さらに全体像の3Dデータを作成できるので、空間把握と変状の把握が可能である。
省人化・省力化	従来の橋梁点検車両を使った点検作業の場合、車両の運転手や安全確保のための補助員など点検作業員以外の人員も必要だった作業が、ドローンの操縦者と安全管理者2名の計3名で対応可能である。
施工性・工期短縮	直接目視することが困難な狭小空間でも飛行でき、強力なLEDライトの照射により、暗所の損傷、ひび割れなどが確認できる
環境性	橋梁点検車の手配や交通規制などが不要になり、短期間で点検を行うことができる
施工の安全性	橋梁点検車に点検作業員が乗る必要がなくなり、高所や狭所などの危険な場所での作業がなくなるため、作業員の安全性が向上する
施工実績	2023年群馬県発注の点検業務で採用（沼田市）、2024年大分県発注の点検業務で採用（日田市）、2024年山形県発注の点検業務で採用（酒田市）
適用範囲	道路（橋脚、橋梁下部構造）、トンネル内立坑、鉱山立坑、埋設配管、上下水道（雨水管路・汚水管路・雨水/汚水合流管路）、工場（溶融炉、除塵機、燃焼室、ボイラ、減温塔、煙突内部）
