ICT活用工事対応型法面工 ICT法面施工サービス(UAV測量/3次元設計データ/ICT法面掘削機)|法面工|法面土木業協会

NETIS登録番号:QS-190004-A
ICT技術を活用した施工事例
ICT技術を活用した施工事例
3つのICT技術
3つのICT技術



協会設立概要

斜面対策工事の実情は特殊な作業条件から複数の工事(伐採工・仮設工・掘削工・吹付工・ボーリング工など)により成り立っているが、実際の発注工事の設計内容は現場条件が適切に反映されておらず、「現場の実態と乖離した設計」となっていることが多いのが現状である。
本協会は対策工事を行うための情報共有化「専門技術の情報提供」を構築することを目的としている。
法面土木工事だけではなく、一般土木やボーリング工事、クレーン工事が主体の会員もおり、長年の経験と実績・知識を持った会員で構成されているため、現場ごとの問題解決に向けたサポートが可能である。



社会的役割

2024年1月1日に発生した「能登半島沖地震」では尊い命が失われ、甚大な被害をもたらした。
日本の国土において生活圏の周囲はほとんどが山に囲まれ、生活する上で法面からは切り離せない環境である。
本協会は斜面防災対策の観点から災害が起きにくい対策、起きた後の迅速な復旧を目指し、日々「技術力の向上」、「新技術の研究開発」、「人材・担い手の確保」に重きを置いた活動を行っている。



法面に特化した3つのICT技術

崩壊した斜面を復旧させる「法面工事」では斜面の崩壊形態や地質の特性などを同時に把握し、ベストな施工方法を判断する「専門的な技術」が必要となる。
法面工での共通課題を、法面に特化したICT技術を駆使し、情報共有や課題解決策提案、安全・効率的な現場管理を実現する技術である。

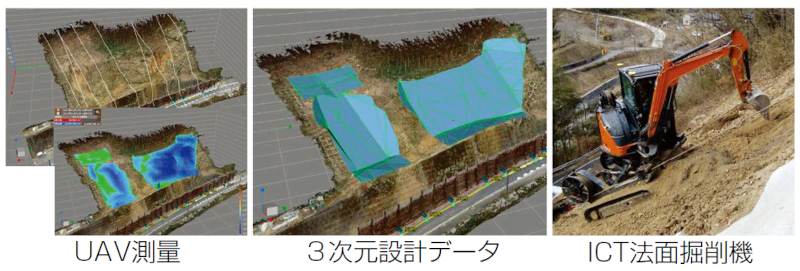

UAV測量
UAV測量
3次元設計データ
3次元設計データ
ICT法面掘削機
ICT法面掘削機




ICTを活用した法面工の特長

  1. 法面に特化した「UAV測量」
    法面に特化した計測方法で、着工前測量の「危ない・怖い」を解消し専門技術者が、素早く・安全にドローンで測量。
  2. 法面に特化した「3次元設計データ作成」
    設計の「分かりにくい・計画しにくい」を3次元データで解決。「面での管理」が可能になり、従来のような現場で悩むことがなくなる。
  3. 管理がラクになる「ICT法面掘削機」
    法面を掘削するだけだった法面掘削機を、ICT対応機にアップグレード。丁張りに依存しない、効率改善を実現。




3Dシミュレーションを活用した出来形確認

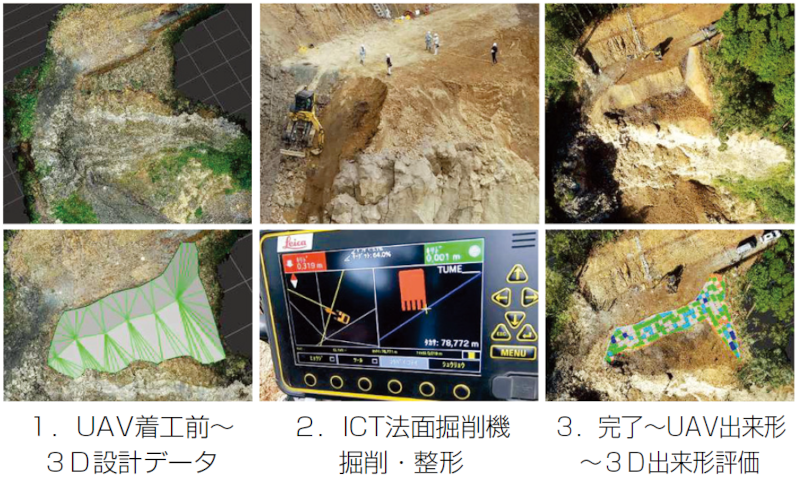

1.UAV着工前〜3D設計データ
1.UAV着工前〜3D設計データ
2.ICT法面掘削機 掘削・整形
2.ICT法面掘削機 掘削・整形
3.完了〜UAV出来形〜3D出来形評価
3.完了〜UAV出来形〜3D出来形評価




IC施工事例

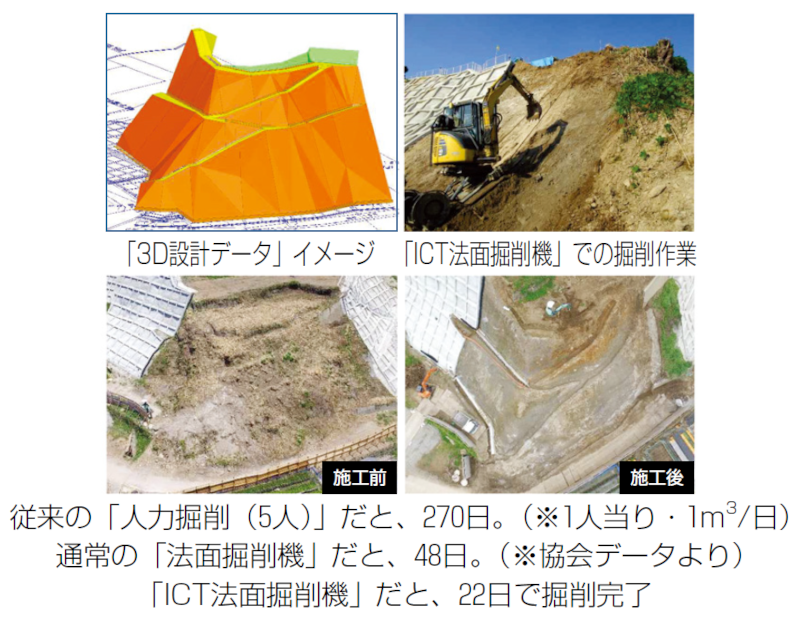

「3D設計データ」イメージ
「3D設計データ」イメージ
「ICT法面掘削機」での掘削作業
「ICT法面掘削機」での掘削作業

従来の「人力掘削(5⼈)」だと、270日。(※1人当り・1m³/日)
通常の「法面掘削機」だと、48日。(※協会データより)
「ICT法面掘削機」だと、22日で掘削完了
