フレキシブルジョイントシステム TSKJ工法｜排水構造物工｜YACS工業会TSKJ部会

TSKJ接続構造

現場打ちや地盤のひずみに対応

概要

「TSKJ工法」は、耐震性（T）、止水性（S）、可とう性（K）の性能を有し、トータルコストを低減する経済性に優れたジョイント（J）工法の総称である。

構造は、あらかじめコンクリートブロックの接合面に挿入孔を設け、樹脂を充てんしてジョイントシールゴムを挿入し、コンクリートブロックを一体化させるものである。

（公財）日本下水道新技術機構　建設技術審査証明書取得建設技術証明書　第1817号

特長

1．優れた可とう性・耐震性・止水性
・可とう性…継手部がそれぞれの条件で水圧0.2Mpaに耐える水密性を有する。

［プレキャストボックスカルバート］

標準位置：目地間隔5mm
水平抜出し：50mm（目地間隔55mm）
屈曲変位：0.95°～4.76°
（頂版目地間隔5mm、底版目地間隔55mm相当）

［開きょ・管きょ・L型水路等製品］

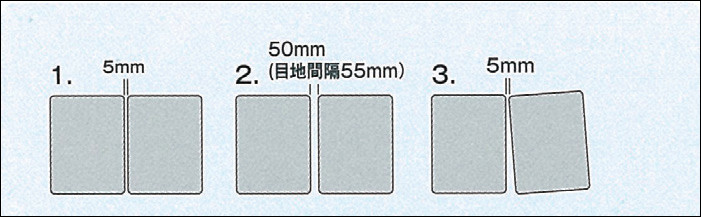

標準位置：目地間隔5mm
水平抜出し：50mm（目地間隔55mm）
複合変位：50mm
（目地間隔5mm）（水平方向変位＋垂直方向変位）

・耐震性…継手部がレベル2地震動に対する次の複合条件で水圧0.2MPaに耐える水密性を有する

［プレキャストボックスカルバート］

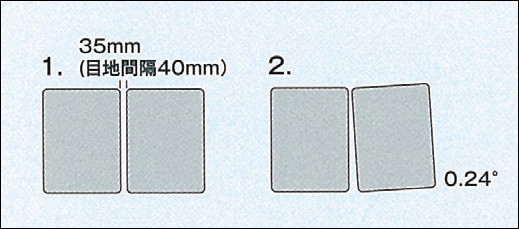

水平抜出し：35mm（目地間隔40mm）
屈曲変位：0.24

2．充実したプレキャストでさまざまな用途に対応
場所を選ぶことなく、あらゆる環境に柔軟に対応。貯水池や調整池などの現場にも対応が可能である。

3．現場打ちとの接続にも柔軟に対応

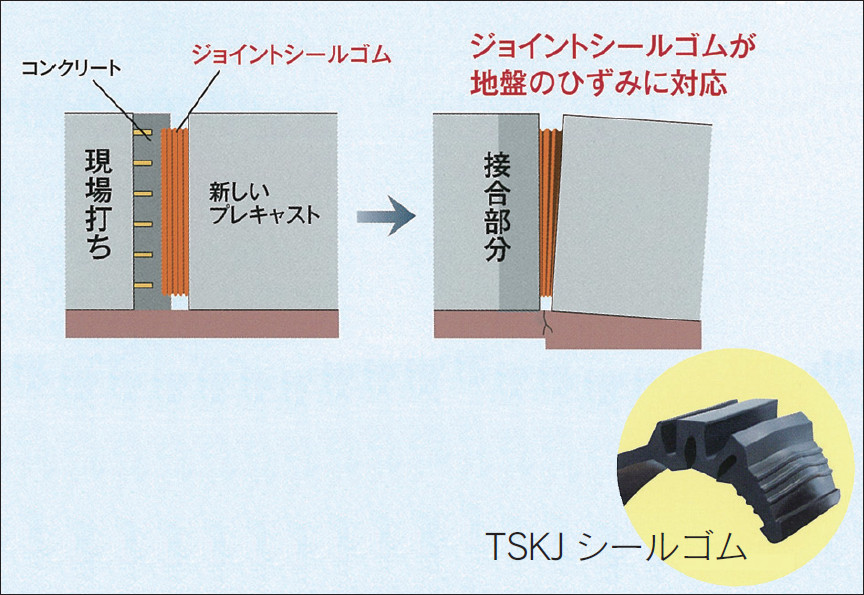

破損・亀裂の原因となっていた現場打ちとの接続も、TSKJシールゴムにより、外力や地盤のひずみに柔軟に対応する。

4．差し込み型の弱点を克服
従来タイプの漏水のあらゆる問題点を解決し、高い止水性を発揮する。同時に、土砂の流入を防ぐ効果も期待できる。

ラインナップ

TOPグレード…完全止水
あらかじめコンクリートブロックの接合部に挿入孔を設け、その挿入孔に樹脂を充てんしてジョイントシールゴムを挿入、コンクリートブロックを一体化させる。

［材質］
EPDM（エチレンプロピレンゴム）…エチレン・プロピレン・ジエンの三元共重合体

［性能］
劣化の原因は、熱・紫外線・オゾン・応力等であるが、そのメカニズムは全て酸化によるものである。自動車等の実績により20年くらいの耐性は証明済みである。その他、酸・アルカリ等の薬品・バクテリア侵食・食塩等にも耐性があり、本シール材は耐用50年を基準に設計されている。

NEWグレード…簡易止水
コンクリートブロックの接合面の開穴部に、ジョイントシール材の先端系止部を圧挿入し、矢形が開くことにより、開穴部に係止される。止水性能は、リップが圧着部にフィットし確保され、耐震性、可撓性はジョイントシール材、の可撓性により、伸縮自在となり保持される。

［材質］
TPO（サーモプラスチックオレフィン）…PP（ポリプロピレン）とEPDMの共架橋体
