はじめに

国土交通省の土木工事においては、工事着手前および工事完成、また、施工管理の手段として各工事の施工段階および工事完成後目視できない箇所の施工状況、出来形寸法、品質管理状況、工事中の災害写真等を写真管理基準(案)に基づき撮影し、提出するものとされている。

工事写真は、古くはフィルムカメラにより撮影されたものを印刷して提出するものであったが、技術の進歩に伴いデジタルカメラで撮影した写真原本を電子媒体で提出することが一般的となり、平成29年2月より、ICT技術の活用による、電子小黒板の使用や映像による提出もできることとしている。

このようにデジタルカメラの画像に情報を付加する技術が進歩し、作業の効率化が図られることから、令和2年3月には「デジタル写真管理情報基準」を改定し、工事写真のレイヤ化の技術を活用できるようしたものであり、本稿において概要を紹介する。



工事写真のレイヤ化について

工事写真のレイヤ化とは、撮影した写真の映像データに黒板の画像や注釈画像を個々に別レイヤとして重ね合わせることにより、写真に情報を重ね合わせることができる技術である。なお、工事写真および電子小黒板についてはおのおの異なるレイヤとすることにより、それぞれの信ぴょう性を確保するものとし、注釈画像のレイヤのみ変更可能な領域とする。

実際の使用例として、施工中の配筋の確認においては、写真撮影時に目印となるマグネットやロッドを設置する必要があり、現場作業が煩雑になるが、注釈画像のレイヤ上にこれらの情報を表示することにより、現場における目印の設置が不要になり、作業時間の大幅な短縮による生産性向上効果が期待される(図-1)。


工事写真のレイヤ化

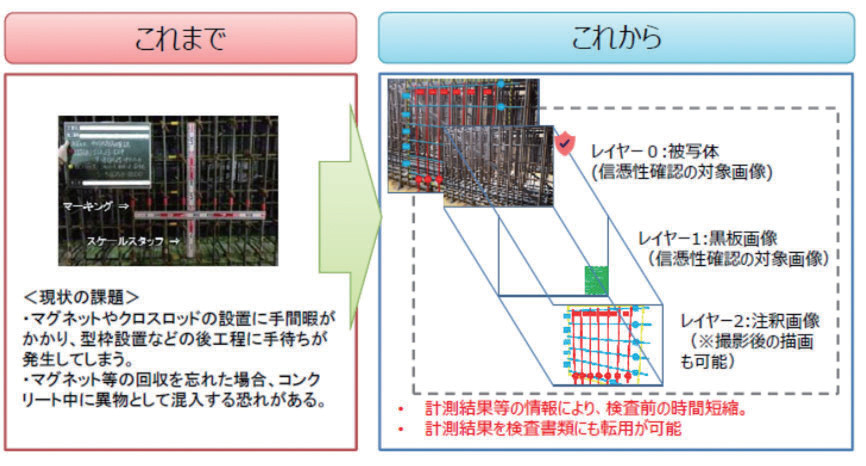

図-1 工事写真のレイヤ化






「デジタル写真管理情報基準」の改定

デジタル写真管理情報基準においては、従来は写真ファイルの記録形式は「JPEG」とされていたが、令和2年3月の改定により、写真のファイル形式を「J PEGやTI FF形式等」と変更した。これにより、レイヤ化した工事写真のファイル形式(SVG)による提出を可能とした(表-1)。


R2.3におけるデジタル写真管理情報基準の改定

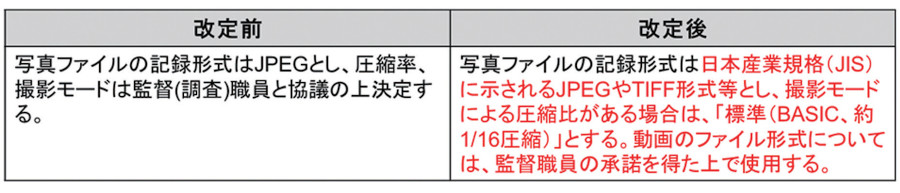

表-1 R2.3におけるデジタル写真管理情報基準の改定




おわりに

今回の「デジタル写真管理情報基準」の改定においてはファイル形式による制限をなくすことにより、工事写真のレイヤ化を可能とした。 今後も同様にICTを活用した新たな技術の実装化が進み、工事における生産性向上や品質確保に寄与することを期待する。また、今後は画像データの活用に加え、映像データの活用や3次元点群データの活用、BIM/CIMとの連携により、より一層の建設現場における生産性革命が進むことを期待したい。




国土交通省 大臣官房 技術調査課
